Wie wird Stahl geschmiedet? Prozesse, Techniken und Anwendungen

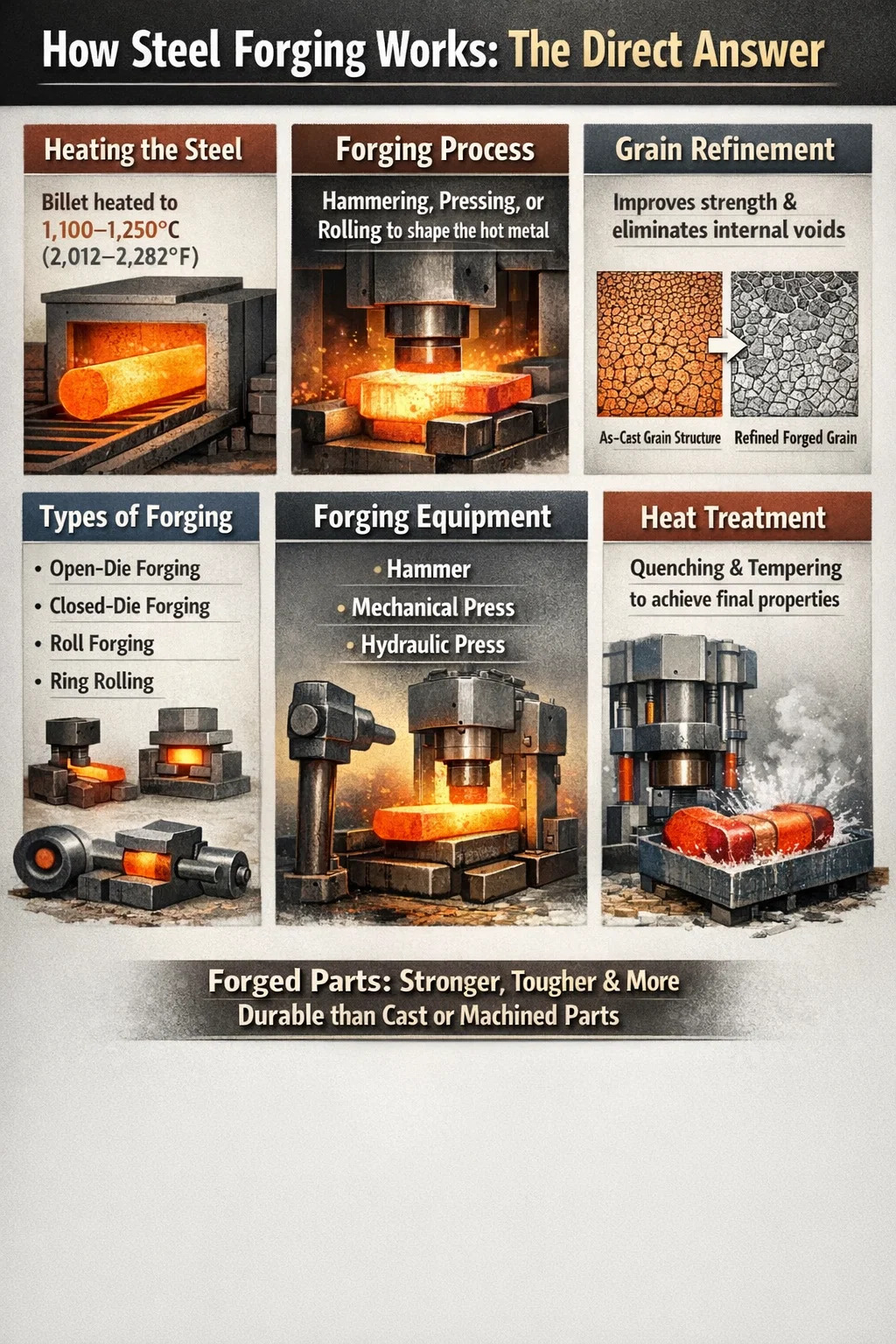

Wie das Schmieden von Stahl funktioniert: Die direkte Antwort

Stahlschmieden ist der Prozess, bei dem Stahl durch Aufbringen einer Druckkraft – entweder durch Hämmern, Pressen oder Walzen – geformt wird, während das Metall auf eine Temperatur erhitzt wird, die es plastisch und bearbeitbar, aber nicht geschmolzen macht. Das Ergebnis ist ein Teil mit überlegene mechanische Eigenschaften im Vergleich zu gegossenen oder bearbeiteten Bauteilen, da der Schmiedeprozess die innere Kornstruktur verfeinert und innere Hohlräume eliminiert.

In der Praxis wird ein Stahlknüppel oder -barren auf 100 °C erhitzt 1.100 °C und 1.250 °C (2.012 °F bis 2.282 °F) zum Warmschmieden – der gebräuchlichsten industriellen Methode – und dann unter eine Presse oder einen Hammer gelegt, der es in die gewünschte Form verformt. Das geformte Teil wird dann unter kontrollierten Bedingungen abgekühlt und durch maschinelle Bearbeitung, Wärmebehandlung oder Oberflächenbearbeitung fertiggestellt.

Hierbei handelt es sich nicht um eine einzelne Technik, sondern um eine Familie verwandter Prozesse. Abhängig von der Teilegeometrie, dem Produktionsvolumen, den erforderlichen Toleranzen und der Materialqualität wählen Hersteller zwischen Freiformschmieden, Gesenkschmieden (Gesenkschmieden), Rollschmieden, Ringwalzen oder isothermischem Schmieden. Jedes bietet unterschiedliche Kompromisse zwischen Materialnutzung, Werkzeugkosten, Maßgenauigkeit und erreichbarer Komplexität.

Der Rohstoff: Auswahl des richtigen Stahls zum Schmieden

Nicht jede Stahlsorte lässt sich auf die gleiche Weise schmieden. Der Kohlenstoffgehalt, die Legierungselemente und die Sauberkeit der Schmelze beeinflussen alle, wie das Material unter Druck fließt und welche Eigenschaften das fertige Teil erreicht. Schmiedbare Stähle werden grob wie folgt gruppiert:

• Kohlenstoffarme Stähle (0,05–0,30 % C): Sehr duktil und leicht zu schmieden; Wird für Strukturteile, Schrauben und Wellen verwendet, die keine extreme Härte erfordern.
• Stähle mit mittlerem Kohlenstoffgehalt (0,30–0,60 % C): Das Arbeitstier der Schmiedeindustrie; Güten wie AISI 1040 und 4140 werden für Kurbelwellen, Pleuel, Zahnräder und Achsen verwendet.
• Stähle mit hohem Kohlenstoffgehalt (0,60–1,00 % C): Härter und fester, aber empfindlicher gegenüber Rissen beim Schmieden; Wird für Federn, Schienen und Schneidwerkzeuge verwendet.
• Legierte Stähle (Serie 4000, 8000): Zusätze von Chrom, Molybdän, Nickel und Vanadium verbessern die Härtbarkeit und Zähigkeit; häufig in der Luft- und Raumfahrt und im Schwermaschinenbau.
• Edelstähle (Serie 300 und 400): Erfordern höhere Schmiededrücke und eine strengere Temperaturkontrolle; Wird in chemischen, lebensmittelverarbeitenden und medizinischen Anwendungen eingesetzt.

Das Schmiedematerial wird in Form von Rundstäben, aus gewalztem Stangenmaterial geschnittenen Knüppeln oder Barren für sehr große Teile geliefert. Das Billetgewicht für Automobilkomponenten liegt typischerweise zwischen 0,5 kg bis 30 kg , während große industrielle Schmiedeteile – wie Turbinenwellen oder Druckbehälterflansche – aus tonnenschweren Blöcken hergestellt werden können.

Erhitzen des Stahls: Temperatur, Öfen und Zunderkontrolle

Beim Erhitzen beginnt der eigentliche Schmiedeprozess, und er ist weitaus kontrollierter, als das Bild eines glühenden, aus dem Feuer gezogenen Stabes vermuten lässt. Eine falsche Temperatur – selbst um 50 °C – kann zu rissigen Schmiedestücken, übermäßigem Gesenkverschleiß oder Teilen führen, die die Prüfung nicht bestehen.

Schmiedetemperaturbereiche nach Stahltyp

Industrieschmiedeöfen sind gasbefeuerte Drehherdöfen, Stoßöfen oder Induktionsheizanlagen. Die Induktionserwärmung hat sich bei der Massenproduktion kleinerer Knüppel durchgesetzt, da sie einen Knüppel mit 50 mm Durchmesser auf Schmiedetemperatur erhitzt unter 60 Sekunden , eliminiert die Oberflächenskalierung fast vollständig und verwendet grob 30–40 % weniger Energie als gleichwertige Gasofensysteme.

Zunder – die Eisenoxidschicht, die sich beim Erhitzen im Gasofen auf der Oberfläche bildet – ist ein anhaltendes Problem. Wenn Zunder durch Matrizenkontakt in die Teileoberfläche gedrückt wird, entstehen Oberflächenfehler, die eine zusätzliche Bearbeitung erfordern oder zu Ausschuss führen. Hochdruckwasser-Entkalkungsdüsen im Betrieb 150–200 bar gehören zum Standard bei Pressenlinien, um Zunder sofort abzusprengen, bevor der Knüppel in die Matrize gelangt.

Freiformschmieden: Flexibilität für große und kundenspezifische Teile

Beim Freiformschmieden – auch Freischmieden oder Schmiedeschmieden genannt – werden flache, V-förmige oder einfach konturierte Gesenke verwendet, die das Werkstück nicht umschließen. Der Bediener oder das automatisierte System dreht und positioniert den Barren zwischen jedem Pressenhub neu und bringt ihn nach und nach in die gewünschte Form. Diese Technik bietet der Schmiede eine enorme Flexibilität: Mit einem einzigen Satz flacher Matrizen können beliebig viele unterschiedliche Teileformen hergestellt werden einfach durch die Änderung der Art und Weise, wie das Werkstück manipuliert wird.

Das Freiformschmieden ist die Methode der Wahl für Teile, die für geschlossene Gesenke zu groß sind – Turbinenrotorwellen, Schiffsschraubenwellen, große Flansche, Druckbehältergehäuse und Walzen. Auf diese Weise hergestellte Teile können mehrere Kilogramm wiegen mehrere Hundert Tonnen . Die 300-MN-Presse bei Chinas Second Heavy Industry Group ist eine der größten der Welt und kann Titan- und Stahlkomponenten für Kernkraftwerke und Flugzeugstrukturen schmieden.

Der Prozessablauf für eine große Welle sieht typischerweise so aus:

1. Der Barren wird gegossen und erstarren gelassen; Die oberen (Riser) und unteren (Stoß) Abschnitte mit Absonderungen und Hohlräumen werden abgeschnitten und bis zu entfernt 20–25 % des ursprünglichen Barrengewichts .
2. Der verbleibende Barren wird erneut erhitzt und gestaucht (axial komprimiert), um die Kornstruktur im Gusszustand aufzubrechen und innere Hohlräume zu schließen.
3. Der Knüppel wird unter der Presse herausgezogen (gestreckt), wobei er sich zwischen den Hüben schrittweise dreht, um das Material gleichmäßig zu bearbeiten.
4. Bei großen Teilen sind mehrere Nacherwärmungen erforderlich, um die Arbeitstemperatur über der Endschmiedegrenze zu halten.
5. Das Rohschmiedestück wird grob bearbeitet, um Oberflächenunregelmäßigkeiten zu entfernen, und per Ultraschall auf innere Fehler überprüft.

Der Materialverbrauch beim Freiformschmieden ist typischerweise geringer als beim Gesenkschmieden 60–75 % des Ausgangsbarrengewichts landet im fertigen Schmiedestück. Der Rest wird als Zuschnitt, Zunder und Bearbeitungsmaterial entfernt. Dennoch ist bei sehr großen oder Einzelstücken aufgrund der geringen Werkzeugkosten die offene Form die einzige wirtschaftlich sinnvolle Option.

Gesenkschmieden: Präzision und Großserienfertigung

Beim Gesenkschmieden – auch Gesenkschmieden genannt – werden aufeinander abgestimmte obere und untere Gesenkhälften verwendet, die den exakten Negativabdruck des fertigen Teils enthalten. Wenn die Presse schließt, füllt der erhitzte Stahlbarren den Hohlraum der Matrize und nimmt die genaue Form des Abdrucks an. Überschüssiges Metall wird in einen dünnen Ring namens Grat herausgedrückt, der später abgeschnitten wird.

Dies ist die vorherrschende Methode für die Massenproduktion von strukturellen und mechanischen Komponenten: Automobilpleuel, Achsschenkel, Radnaben, Flügelholme von Flugzeugen und Handwerkzeuge. Beim modernen Gesenkschmieden werden Maßtoleranzen von erreicht ±0,5 mm oder enger bei mittelgroßen Bauteilen, wodurch die nachgelagerte Bearbeitung im Vergleich zum Gießen deutlich reduziert wird.

Die Multi-Station-Matrizensequenz

Komplexe Teile werden selten in einem einzigen Schlag in ihre endgültige Form geschmiedet. Der Matrizenblock ist in mehrere nacheinander angeordnete Abdruckstationen unterteilt:

• Vollständiger Eindruck: Verteilt das Metall in Längsrichtung neu und verringert so den Querschnitt an bestimmten Stellen.
• Kanteneindruck: Sammelt Metall in bestimmten Zonen und formt das Querschnittsprofil grob.
• Blocker-Eindruck: Formt das Werkstück in eine Form vor, die dem endgültigen Teil sehr ähnlich ist, jedoch größere Radien und mehr Formschräge aufweist.
• Finisher-Eindruck: Bringt das Teil in die endgültige Geometrie und formt feine Details und enge Radien. Hier wird Flash erzeugt.

Bei einer typischen Automobilpleuelstange aus AISI 4140 dauert die gesamte Sequenz – vom Einsetzen des Knüppels bis zum Herausziehen des entgrateten Schmiedeteils unter 30 Sekunden auf einer modernen mechanischen Presse mit einer Leistung von 25.000 bis 40.000 kN. Eine einzige Schmiedelinie kann produzieren 600 bis 1.200 Pleuel pro Stunde .

Flash- und Materialnutzung

Flash stellt normalerweise dar 10–20 % des Scheitgewichts beim konventionellen Gesenkschmieden. Gratloses Schmieden – eine Variante, bei der das Gesenk vollständig umschlossen ist und das Blockvolumen genau auf den Hohlraum abgestimmt ist – kann diesen Abfall vermeiden, erfordert jedoch eine sehr genaue Blockvorbereitung und höhere Presskräfte. Es wird für Teile wie Zahnradrohlinge und Lagerringe verwendet, bei denen Materialkosteneinsparungen die zusätzliche Komplexität rechtfertigen.

Rollschmieden und Ringwalzen: Spezialisierte Formgebungsverfahren

Über die beiden Hauptkategorien des Gesenkschmiedens hinaus sind mehrere spezielle Stahlschmiedeverfahren verständlich, da sie bestimmte Produktkategorien dominieren.

Rollschmieden

Beim Walzenschmieden passiert der erhitzte Barren zwei gegenläufig rotierende Walzen, in deren Oberflächen geformte Rillen eingearbeitet sind. Während der Block durchläuft, verkleinern und verlängern die Walzen seinen Querschnitt und verteilen das Metall genau in dem Muster, das für den nächsten Schmiedevorgang benötigt wird. Rollschmieden wird häufig als Vorformschritt vor dem Gesenkschmieden von länglichen Teilen wie Pleueln und Blattfederrohlingen eingesetzt. Es verbessert die Materialverteilung und reduziert die Anzahl der erforderlichen geschlossenen Matrizenabdrücke, den Schneidmatrizenverschleiß und die Zykluszeit.

Ringrollen

Beim Ringwalzen werden nahtlose Ringe hergestellt, indem ein Loch in einen scheibenförmigen Schmiederohling gebohrt und dieses dann zwischen einer angetriebenen Hauptwalze und einer Umlenkwalze aufgeweitet wird, während flache Axialwalzen die Ringhöhe steuern. Das Ergebnis ist ein nahtloser Ring mit einer kontinuierlich fließenden Kornstruktur entlang seines Umfangs – ein erheblicher struktureller Vorteil gegenüber aus Blech geschnittenen oder durch Schweißen hergestellten Ringen.

Gerollte Ringe reichen von kleinen Lagerlaufringen bis hin zu Gewichten unter 1 kg bis hin zu massiven Flanschen von Windturbinen und Kernreaktorbehältern mit Außendurchmessern von mehr als 100 mm 8 Meter und Gewichte oben 100 Tonnen . Die Luft- und Raumfahrtindustrie ist in hohem Maße auf ringgewalzte Titan- und Stahlkomponenten für Gehäuse, Rahmen und Trennwände von Strahltriebwerken angewiesen.

Kalt- und Warmschmieden: Stahl unter Rotglut bearbeiten

Warmschmieden ist nicht die einzige Option. Kaltschmieden – durchgeführt bei oder nahe Raumtemperatur – und Warmschmieden – typischerweise bei 650–900°C für Stahl – bieten verschiedene Kombinationen aus Oberflächenbeschaffenheit, Maßhaltigkeit und mechanischer Leistung.

Kaltschmieden

Beim Kaltschmieden von Stahl kommt es auf die Kaltverfestigung an: Wenn sich das Metall plastisch verformt, nimmt seine Versetzungsdichte zu und es wird zunehmend fester. Durch Kaltschmieden hergestellte Teile können dies erreichen Oberflächengüten von Ra 0,4–1,6 µm und Maßtoleranzen enger als ±0,05 mm ohne Bearbeitung. Hauptanwendungsgebiete sind die Großserienfertigung von Bolzen, Muttern, Schrauben und kaltgeformten Getrieberohlingen.

Die Einschränkung liegt in den großen erforderlichen Kräften. Das Kaltschmieden eines kohlenstoffarmen Stahls erfordert Fließspannungen von 500–800 MPa , im Vergleich zu 80–150 MPa für das gleiche Material bei Warmumformtemperaturen. Die Matrizen verschleißen schnell und der Stahl muss in der Regel zwischen den Stufen für mehrstufige Umformvorgänge geglüht und nachgeschmiert werden (oft mit Phosphat-Seifen-Systemen).

Warmschmieden

Warmschmieden liegt hinsichtlich der Temperatur und des Ergebnisses zwischen heiß und kalt. Bei mittleren Temperaturen wird die Fließspannung im Vergleich zur Kaltumformung reduziert, wodurch die Anforderungen an die Presskraft sinken. Gleichzeitig sind die Oberflächenqualität und die Maßgenauigkeit viel besser als beim Warmschmieden, da sich weniger Zunder bildet und die thermische Schrumpfung geringer ist. Warmschmieden wird zunehmend für Präzisionszahnräder und Gleichlaufgelenkkomponenten im Antriebsstrang von Kraftfahrzeugen eingesetzt, wo die Kombination aus nahezu endkonturnaher Genauigkeit und guter Oberflächenintegrität die Gesamtherstellungskosten im Vergleich zu Sequenzen aus Warmschmieden und anschließender maschineller Bearbeitung senkt.

Schmiedeausrüstung: Hämmer, mechanische Pressen und hydraulische Pressen

Die Maschine, die die Schmiedekraft liefert, prägt die Wirtschaftlichkeit, Leistungsfähigkeit und Ausbringungsrate des Betriebs ebenso wie das Gesenkdesign. Beim industriellen Stahlschmieden dominieren drei Hauptmaschinentypen:

Schmiedehämmer

Hämmer liefern Energie, indem sie einen Stößel mit hoher Geschwindigkeit fallen lassen oder nach unten treiben. Die Verformungsenergie ist die kinetische Energie des bewegten Stößels. Schwerkraftfallhämmer sind der einfachste Typ; Krafthämmer nutzen Dampf, Druckluft oder hydraulischen Druck, um den Stößel zu beschleunigen und so Schlagenergien zu erreichen 5 kJ bis über 1.000 kJ für große doppeltwirkende Dampfhämmer. Hämmer eignen sich gut zum Freiformschmieden komplexer Formen, da das Material durch mehrere schnelle Schläge schrittweise bearbeitet werden kann. Die hohe Verformungsgeschwindigkeit von Hammerschlägen bedeutet auch eine kürzere Kontaktzeit mit der Form und eine geringere thermische Belastung der Form.

Mechanische Schmiedepressen

Mechanische Pressen verwenden eine über ein Schwungrad angetriebene Exzenterkurbel, um Rotationsenergie in einen einzigen Stößelhub pro Umdrehung umzuwandeln. Die Kapazitäten reichen von 5.000 kN bis 125.000 kN . Ihr fester Hub und die vorhersehbare Stößelposition machen sie ideal für geschlossene Gesenkarbeiten mit mehreren Abdrücken und hoher Maßwiederholgenauigkeit. Eine mechanische Presse mit 63.000 kN – eine gängige Größe für schwere Schmiedeteile für die Automobilindustrie – läuft typischerweise bei 40–80 Hübe pro Minute , was sehr hohe Produktionsraten ermöglicht.

Hydraulische Schmiedepressen

Hydraulische Pressen erzeugen Kraft durch Hochdruckflüssigkeit, die auf einen Zylinder wirkt. Im Gegensatz zu mechanischen Pressen können sie die volle Presskraft über den gesamten Hub halten und können mit komplexen Stößelgeschwindigkeits- und Kraftprofilen programmiert werden. Dies macht sie unverzichtbar für das isotherme Schmieden von Superlegierungen für die Luft- und Raumfahrt, wo langsame Umformgeschwindigkeiten erforderlich sind, um adiabatische Erwärmung und Rissbildung zu vermeiden, sowie für sehr große Freiformoperationen. Die größten Schmiedepressen der Welt – darunter die 750-MN-Presse bei VSMPO-AVISMA in Russland – sind hydraulisch.

Was passiert mit der Kornstruktur beim Stahlschmieden?

Die mechanische Überlegenheit von Schmiedeteilen gegenüber Gussteilen ergibt sich direkt aus den Auswirkungen des Schmiedens auf die innere Mikrostruktur des Stahls. Dieses Verständnis erklärt, warum Schmiedeteile für kritische Anwendungen spezifiziert werden, auch wenn sie deutlich mehr kosten.

Stahl im Gusszustand weist eine grobe, dendritische Kornstruktur mit chemischer Trennung zwischen den Korngrenzen und inneren Schrumpfhohlräumen oder Porosität auf. Wenn dieses Material gefälscht wird, passieren mehrere Dinge gleichzeitig:

• Kornverfeinerung: Große Gusskörner werden durch plastische Verformung zerkleinert und kristallisieren dann während und nach der Warmumformung zu kleineren, gleichmäßigeren gleichachsigen Körnern um. Kleinere Körner bedeuten eine bessere Zähigkeit und Dauerfestigkeit.
• Lückenschluss: Interne Porosität und Mikroschrumpfung werden durch die Druckspannungen beim Schmieden verdichtet und verschweißt, insbesondere bei mehrstufigen Freiformoperationen mit hohen Reduktionsverhältnissen.
• Faserfluss: Nichtmetallische Einschlüsse und Karbidstränge werden länglich und in Richtung des Metallflusses ausgerichtet, wodurch ein Kornflussmuster entsteht. Wenn das Schmiedegesenk richtig konstruiert ist, folgt dieser Faserfluss der Kontur des Teils und die Kornflusslinien verlaufen im Betrieb parallel zur Spannungsachse – was die Ermüdungsbeständigkeit im Vergleich zu einem bearbeiteten Rohling, bei dem die Flusslinien durchgeschnitten sind, erheblich verbessert.
• Homogenisierung: Durch wiederholtes Erhitzen und Verformen werden die Legierungselemente gleichmäßiger verteilt, wodurch die Zusammensetzungsgradienten verringert werden, die die Gussstrukturen schwächen.

Ein gut geschmiedetes Stahlbauteil kann auffallen bis zu 40 % höhere Dauerfestigkeit, 20 % höhere Zugfestigkeit und deutlich höhere Schlagzähigkeit im Vergleich zu einem Gussbauteil gleicher Nennzusammensetzung. Bei Anwendungen wie Flugzeugfahrwerken oder Automobilkurbelwellen, bei denen zyklische Belastungen und gelegentliche Stoßbelastungen die Designfaktoren sind, sind dies keine marginalen Vorteile.

Wärmebehandlung nach dem Schmieden: Abschluss des metallurgischen Kreislaufs

Bei den meisten Schmiedestücken aus legiertem Stahl liefert der Schmiedevorgang allein nicht die endgültigen mechanischen Eigenschaften, die erforderlich sind. Die Wärmebehandlung nach dem Schmieden ist der Schritt, der die gewünschte Kombination aus Festigkeit, Härte und Zähigkeit festlegt.

Normalisieren

Heizung auf 850–950°C und Luftkühlung verfeinert die Kornstruktur und homogenisiert die Mikrostruktur nach dem Schmieden. Normalisieren wird oft als Grundbehandlung für Schmiedestücke aus Kohlenstoff- und niedriglegiertem Stahl vor der Endbearbeitung spezifiziert und ist manchmal die einzige Wärmebehandlung, die für Anwendungen mit geringerer Leistung erforderlich ist.

Abschrecken und Tempern (Q&T)

Für Hochleistungsschmiedeteile aus legiertem Stahl ist die Austenitisierung (typischerweise) erforderlich 830–900°C ), Abschrecken in Wasser, Öl oder Polymer und anschließendes Anlassen bei 450–680°C ist der Standardweg, um eine hohe Festigkeit bei ausreichender Zähigkeit zu erreichen. Ein Schmiedestück aus AISI 4340-Stahl im Q&T-Zustand kann Zugfestigkeiten von erreichen 1.000–1.800 MPa abhängig von der Anlasstemperatur, wodurch es für Flugzeugstrukturbauteile und hochbeanspruchte Antriebsstrangteile geeignet ist.

Glühen und Stressabbau

Große Schmiedeteile mit komplexer Geometrie können durch ungleichmäßige Abkühlung nach dem Schmieden erhebliche Restspannungen zurückhalten. Ein Spannungsarmglühen bei 550–650°C – unterhalb der Umwandlungstemperatur – reduziert die Eigenspannung, ohne die Härte wesentlich zu verändern, und verhindert so Verformungen während der Endbearbeitung. Dieser Schritt ist Standard bei großen Ventilkörpern, Formblöcken und Druckbehälterkomponenten.

Qualitätskontrolle und Prüfung beim Stahlschmieden

Schmiedestücke aus Stahl, die für kritische Anwendungen bestimmt sind, werden einem strengen Prüfsystem unterzogen, das sowohl die Oberflächen- als auch die Innenqualität umfasst. Die erforderlichen spezifischen Tests hängen vom Industriestandard ab – ASTM, EN, JIS oder kundenspezifischen Spezifikationen –, die folgenden werden jedoch allgemein angewendet:

• Ultraschallprüfung (UT): Hochfrequente Schallwellen erkennen innere Fehler – Risse, Hohlräume, Einschlüsse –, die auf der Oberfläche unsichtbar sind. Erforderlich für praktisch alle Schmiedeteile in der Luft- und Raumfahrt, Nukleartechnik und Druckausrüstung; Akzeptanzkriterien werden je nach Zone definiert (z. B. kein Hinweis auf mehr als 2 mm Flachbodenäquivalent in der Bohrzone).
• Magnetpulverinspektion (MPI): Erkennt Oberflächen- und oberflächennahe Risse in ferromagnetischen Stählen durch Magnetisierung des Teils und Auftragen einer Eisenpartikelsuspension. Standard für sicherheitskritische Schmiedeteile im Automobilbereich wie Achsschenkel und Radnaben.
• Härteprüfung: Die an bearbeiteten Oberflächen gemessene Brinell- oder Rockwell-Härte bestätigt, dass die Wärmebehandlung den angestrebten Eigenschaftsbereich erreicht hat.
• Zug- und Schlagprüfung: Zerstörende Tests an separat geschmiedeten Teststücken – oder an an das Teil geschmiedeten Verlängerungen – überprüfen die Streckgrenze, die maximale Zugfestigkeit, die Dehnung und die Charpy-V-Kerbschlagenergie bei bestimmten Temperaturen.
• Maßprüfung: CMM (Koordinatenmessgerät) Überprüfung aller kritischen Abmessungen anhand der technischen Zeichnung, mit vollständiger Rückverfolgbarkeit der Messdaten.

Makroätztests – Schneiden, Polieren und Ätzen eines Querschnitts eines Schmiedestücks mit einer verdünnten Säurelösung – offenbaren die Kornflusslinien, bestätigen, dass sie dem beabsichtigten Muster folgen, und legen alle inneren Absonderungen, Rohrleitungen oder Nähte offen, die UT möglicherweise übersehen könnte. Dieser Test wird üblicherweise für die Erstmusterqualifizierung neuer Werkzeugdesigns spezifiziert.

Häufige Mängel an Schmiedestücken aus Stahl und ihre Ursachen

Selbst gut kontrollierte Schmiedevorgänge produzieren fehlerhafte Teile. Das Erkennen der Grundursache jedes Fehlertyps ist für die Korrektur des Prozesses von entscheidender Bedeutung, bevor sich große Mengen Ausschuss ansammeln.

Wo geschmiedete Stahlteile verwendet werden: Industrieanwendungen

Schmiedeteile aus Stahl finden sich in nahezu allen Branchen, in denen Bauteile hohen Belastungen, wiederholten Belastungen oder erhöhten Temperaturen standhalten müssen. Die folgenden Sektoren machen den Großteil der weltweiten Schmiedeproduktion aus:

Automobilindustrie

Der Automobilsektor verbraucht ca 60 % aller weltweit produzierten Schmiedeteile . Ein typischer Personenkraftwagen enthält über 250 geschmiedete Komponenten: Kurbelwellen, Pleuel, Nockenwellen, Getriebe, Achsschenkel, Radnaben, Bremssättel, Querlenker und Gleichlaufgelenkgehäuse. Die Umstellung auf Elektrofahrzeuge verändert den Mix – weniger Kurbelwellen und Kolben – aber steigende Nachfrage nach großen Strukturelementen für Batteriegehäuse und Elektromotorwellen.

Luft- und Raumfahrt und Verteidigung

Schmiedeteile für die Luft- und Raumfahrt unterliegen den strengsten Material- und Prozesszertifizierungsanforderungen aller Branchen. Strukturelle Komponenten der Flugzeugzelle – Flügelholme, Rumpfrahmen, Fahrwerksstreben – und Triebwerkskomponenten – Verdichterscheiben, Turbinenscheiben, Wellen – werden fast ausschließlich geschmiedet. Ein einziges Großraumverkehrsflugzeug enthält über 1.500 Schmiedeteile Bei vielen handelt es sich um große Aluminium- oder Titanteile anstelle von Stahlteilen, bei Fahrwerken und Betätigungssystemen dominieren jedoch Schmiedeteile aus hochfestem Stahl.

Öl-, Gas- und Stromerzeugung

Druckbehälterflansche, Ventilgehäuse, Rohrleitungsarmaturen, Bohrlochkopfkomponenten und Turbinenrotoren sind wichtige Schmiedeanwendungen im Energiesektor. Diese Teile arbeiten unter hohem Druck, hoher Temperatur und oft korrosiven Umgebungen, in denen Gussporosität ein inakzeptables Risiko darstellen würde. Große Turbinenrotor-Schmiedeteile für Dampfkraftwerke können ein Gewicht haben über 200 Tonnen nach der Endbearbeitung und erfordern vor der Auslieferung monatelanges Schmieden, Wärmebehandeln und Testen.

Bau- und Bergbauausrüstung

Kettenglieder, Kettenräder, Schaufelzähne, Gesteinsbohrer und Strukturstifte in schwerer Bau- und Bergbauausrüstung sind aufgrund ihrer Schlag- und Abriebfestigkeit auf geschmiedeten Stahl angewiesen. Die extrem hohen dynamischen Belastungen, denen diese Komponenten ausgesetzt sind – ein großer Baggerschaufelzahn kann Zehntausende Schlagzyklen pro Schicht absorbieren – machen die überlegene Zähigkeit von Schmiedeteilen für eine akzeptable Lebensdauer unerlässlich.

Moderne Entwicklungen in der Stahlschmiedetechnik

Die Kernphysik des Stahlschmiedens hat sich nicht verändert – Metall fließt beim Erhitzen immer noch unter Druck –, aber die Technologie rund um den Prozess hat sich in den letzten zwei Jahrzehnten erheblich weiterentwickelt.

Simulation der Finite-Elemente-Analyse (FEA). Die Analyse des Schmiedeprozesses – mithilfe von Software wie Deform, FORGE oder Simufact – ermöglicht es Ingenieuren, den Metallfluss, die Dehnungsverteilung, die Gesenkspannung und potenzielle Defektstellen vorherzusagen, bevor sie ein einzelnes Gesenk schneiden. Dies hat die Anzahl der für komplexe neue Teile erforderlichen Matrizentest-Iterationen drastisch reduziert und die Zeit und Kosten für die Matrizenentwicklung um ein Vielfaches reduziert 30–50 % in vielen Fällen.

Servogesteuerte hydraulische und servomechanische Pressen ermöglichen programmierbare Stößelgeschwindigkeitsprofile und ermöglichen das Warm- und Isothermschmieden von Materialien, für die zuvor spezielle Geräte erforderlich waren oder die beim Gesenkschmieden überhaupt nicht möglich waren. Der Stößel kann in kritischen Phasen verlangsamt werden, um die Wärmeerzeugung und den Metallfluss zu kontrollieren, oder beschleunigt werden, um die Zykluszeit bei weniger sensiblen Vorgängen zu optimieren.

Automatisierte Schmiedezellen Durch die Kombination von Induktionsheizgeräten, robotergestützter Knüppelhandhabung, mehrachsigen Pressentransfersystemen und Inline-Vision-Inspektion ist es möglich geworden, großvolumige Gesenkschmiedelinien mit minimalem Arbeitsaufwand zu betreiben. Eine moderne Automobil-Schmiedelinie könnte das haben Ein Bediener überwacht vier bis sechs Pressen Die Qualitätsprüfung erfolgt am Ende der Linie durch Laserscanning- und Bildverarbeitungssysteme.

Präzises nahezu endkonturnahes Schmieden – die Herstellung von Teilen, die so nah an der endgültigen Geometrie sind, dass die Bearbeitung auf einen leichten Schlichtdurchgang nur an Funktionsflächen reduziert wird – wird bei Getrieben und Lagerkomponenten in der Automobilindustrie immer häufiger eingesetzt. Dieser Ansatz verkürzt die Bearbeitungszeit, verbessert die Materialausnutzung und bewahrt den vorteilhaften Kornfluss, der andernfalls durch die Bearbeitung an der Teileoberfläche zerstört würde.
