Was sind die Stahllegierungen? Typen, Qualitäten und Anwendungen

Was sind die Stahllegierungen? Eine direkte Antwort

Stahllegierungen entstehen durch die Kombination von Eisen und Kohlenstoff mit einem oder mehreren zusätzlichen Legierungselementen – wie Chrom, Nickel, Molybdän, Vanadium, Mangan oder Wolfram – um Materialien mit spezifischen mechanischen, thermischen oder chemischen Eigenschaften herzustellen, die normaler Kohlenstoffstahl allein nicht bieten kann. Die große Familie spaltet sich in zwei Hauptzweige: niedriglegierte Stähle , die insgesamt weniger als 8 % Legierungselemente enthalten, und hochlegierte Stähle , die diesen Schwellenwert überschreiten und rostfreie Stähle und Werkzeugstähle umfassen.

Innerhalb dieser Familie nehmen Schmiedeteile aus legiertem Stahl eine entscheidende industrielle Nische ein. Wenn legierter Stahl durch Schmieden geformt wird – ein Prozess, bei dem erhitztes Metall unter hohem Druck komprimiert wird –, weisen die resultierenden Komponenten eine verfeinerte Kornstruktur, eine überlegene Ermüdungsbeständigkeit und engere Maßtoleranzen auf als Gussteile oder bearbeitete Stangenmaterialien. Branchen von der Öl- und Gasindustrie über die Luft- und Raumfahrtindustrie bis hin zur Energieerzeugung verlassen sich bei Teilen, die extremen Belastungen, Temperaturen oder korrosiven Umgebungen standhalten müssen, stark auf Schmiedeteile aus legiertem Stahl.

In den folgenden Abschnitten werden die wichtigsten Legierungsfamilien, ihre Zusammensetzungen, die Rolle jedes Legierungselements und die Art und Weise, wie durch Schmieden roher legierter Stahl in Hochleistungskomponenten umgewandelt wird, erläutert.

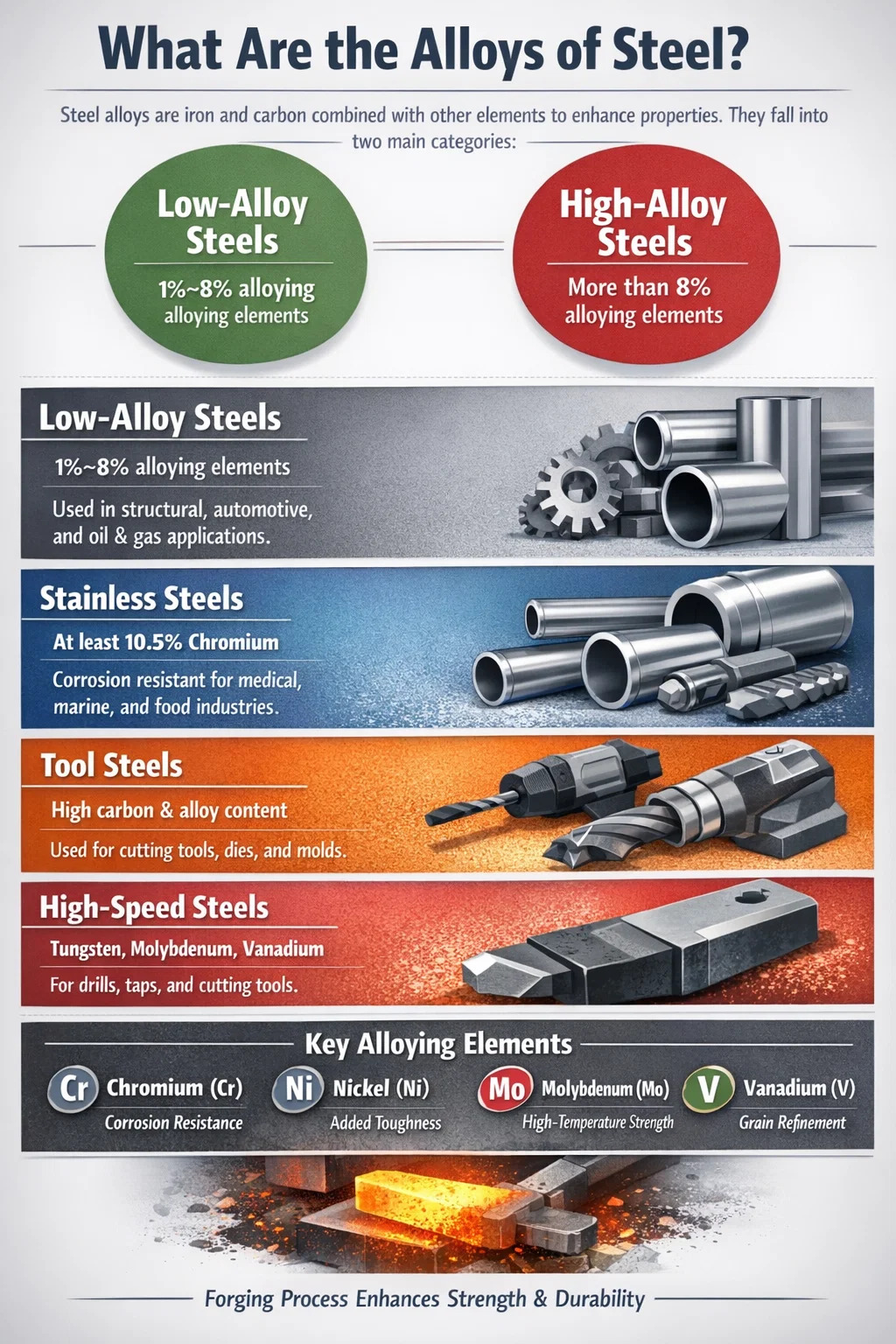

Die Hauptkategorien von Stahllegierungen

Die Klassifizierung von Stahllegierungen folgt mehreren überlappenden Systemen – nach Gesamtlegierungsgehalt, nach primärem Legierungselement und nach Endanwendung. Der praktischste Rahmen für Ingenieure und Einkäufer ist die Kombination aus Legierungsgehalt und Primärelementidentität.

Niedriglegierte Stähle

Diese Stähle enthalten insgesamt zwischen 1 % und 8 % Legierungselemente. Sie sind die Arbeitspferde des Bauingenieurwesens, der Druckbehälterfertigung und der großformatigen Schmiedeteile aus legiertem Stahl. Zu den gängigen Güten gehören AISI 4130, 4140, 4340 und 8620. Ein Schmiedestück der Güteklasse 4340 kann beispielsweise eine Zugfestigkeit von erreichen 1.080–1.470 MPa Abhängig von der Wärmebehandlung ist es die erste Wahl für Flugzeugfahrwerkskomponenten, Kurbelwellen und Hochleistungsgetriebe.

Hochlegierte Stähle

Wenn die Gesamtlegierungselemente 8 % übersteigen, wird der Stahl als hochlegiert eingestuft. Die kommerziell bedeutendste Untergruppe ist Edelstahl, der mindestens erforderlich ist 10,5 % Chrom um die passive Oxidschicht zu bilden, die Korrosion widersteht. Auch Schnellarbeitsstähle, Wälzlagerstähle und hitzebeständige Legierungen fallen hierher. Martensitaushärtende Stähle – eine spezielle hochlegierte Gruppe mit 18–25 % Nickel – erreichen eine ultrahohe Festigkeit (bis zu 2.400 MPa ) durch einen Martensit-Alterungsmechanismus anstelle einer herkömmlichen Vergütungsbehandlung.

Rostfreie Stähle

Edelstahl ist technisch gesehen eine Untergruppe von hochlegiertem Stahl, wird jedoch aufgrund seines Umfangs und seiner Vielfältigkeit fast immer separat diskutiert. Die vier Hauptfamilien sind austenitisch (300er-Serie), ferritisch (400er-Serie), martensitisch (400er- und 500er-Serie) und Duplex (2205, 2507). Duplex-Sorten kombinieren austenitische und ferritische Mikrostrukturen und bieten grobe Eigenschaften doppelt so hohe Streckgrenze aus Standard 316L bei gleichzeitig vergleichbarer Korrosionsbeständigkeit – ein Grund, warum sie Offshore-Öl- und Gasrohrleitungen und Pumpenkomponenten dominieren, die häufig als Schmiedeteile aus rostfreiem legiertem Stahl hergestellt werden.

Werkzeugstähle

Werkzeugstähle sind hochlegierte Sorten mit hohem Kohlenstoffgehalt, die auf Härte, Verschleißfestigkeit und Dimensionsstabilität bei erhöhten Temperaturen ausgelegt sind. Zu den Gruppen gehören wasserhärtende (W-Serie), ölhärtende (O-Serie), lufthärtende (A-Serie), D-Typ (hoher Chromgehalt), Warmarbeitsstähle (H-Serie) und Schnellarbeitsstähle (M- und T-Serie). Eine Sorte wie Schnellarbeitsstahl M2 enthält ca 6 % Wolfram, 5 % Molybdän, 4 % Chrom und 2 % Vanadium Dies verleiht ihm eine außergewöhnliche Rothärte für Schneidwerkzeuge, die bei etwa 600 °C betrieben werden.

Wichtige Legierungselemente und ihre Auswirkungen auf Stahl

Jedes dem Stahl hinzugefügte Element führt zu spezifischen, vorhersehbaren Veränderungen der Mikrostruktur und der Eigenschaften. Das Verständnis dieser Effekte ist bei der Spezifikation von Schmiedestücken aus legiertem Stahl von entscheidender Bedeutung, da Schmiedetemperaturen, Abkühlraten und Wärmebehandlungen nach dem Schmieden alle die Legierungschemie berücksichtigen müssen.

Die Härtbarkeit – die Fähigkeit eines Stahls, bis zu einer bestimmten Tiefe gehärtet zu werden – ist einer der kritischsten Parameter für Schmiedestücke aus legiertem Stahl. Ein dicker Schmiedeteil, dessen Kern nicht durchhärtet, weist ein weiches Inneres auf, das die Tragfähigkeit einschränkt. Chrom, Molybdän und Mangan erhöhen alle die Härtbarkeit erheblich, weshalb Sorten wie 4140 (Cr-Mo) und 4340 (Ni-Cr-Mo) für große Schmiedestücke so häufig spezifiziert werden.

Gängige legierte Stahlsorten und ihre praktischen Anwendungen

Die Sortenauswahl ist selten abstrakt – sie wird von spezifischen Betriebsbedingungen, Geometrie und Kostenbeschränkungen bestimmt. Die folgenden Güten stellen die kommerziell bedeutendsten legierten Stähle dar, von denen viele routinemäßig zu Schmiedestücken aus legiertem Stahl verarbeitet werden.

AISI 4140 (Chrom-Molybdän-Stahl)

4140 ist vielleicht der vielseitigste niedriglegierte Stahl, der heute produziert wird. Er enthält ca 0,95 % Chrom und 0,20 % Molybdän daneben 0,38–0,43 % Kohlenstoff. Im vergüteten Zustand erreicht es Zugfestigkeiten von 850–1.000 MPa bei guter Ermüdungsbeständigkeit. Es wird für Achswellen, Pumpenwellen, Kupplungen, Kolbenstangen und Zahnräder verwendet. Als Schmiedeteile aus legiertem Stahl sind 4140-Komponenten im gesamten Ölfeld zu finden – in Bohrmanschetten, Bohrinseln und Kellystangen –, da die Sorte Torsionsermüdung in Bohrlochumgebungen standhält.

AISI 4340 (Nickel-Chrom-Molybdän-Stahl)

Die Hinzufügung von ca 1,65–2,00 % Nickel auf der Cr-Mo-Basis von 4340 verbessert die Zähigkeit und Durchhärtung in großen Abschnitten erheblich. Diese Sorte ist der Standard für Strukturschmiedeteile in der Luft- und Raumfahrt, einschließlich Schotten, Flügelbeschlägen und Fahrwerkskomponenten. Es kann auf eine Mindestzugfestigkeit von 1.470 MPa wärmebehandelt werden und behält dabei Charpy-Schlagzähigkeitswerte über 20 J bei –40 °C bei. AMS 6415 und AMS 6414 sind die Beschaffungsspezifikationen für die Luft- und Raumfahrtindustrie für diese Sorte, wobei letztere für eine hervorragende Reinheit ein Umschmelzen im Vakuumlichtbogen (VAR) erfordert.

AISI 8620 (Nickel-Chrom-Molybdän-Aufkohlungsstahl)

Sorte 8620 ist ein Einsatzstahl. Sein niedriger Kernkohlenstoffgehalt (0,18–0,23 %) hält das Innere robust, während die Aufkohlung der Oberfläche auf 0,8–1,0 % Kohlenstoff für ein hartes, verschleißfestes Gehäuse sorgt. Nach dem Aufkohlen und Abschrecken wird die Oberflächenhärte erreicht 58–62 HRC , während der Kern bei 25–35 HRC bleibt. Zahnräder, Ritzel und Nockenwellen sind klassische Schmiedeanwendungen aus legiertem 8620-Stahl im Automobil- und Schwermaschinenbau.

AISI 52100 (Chromlagerstahl mit hohem Kohlenstoffgehalt)

Mit etwa 1,0 % Kohlenstoff und 1,5 % Chrom , 52100 ist für die Ermüdungslebensdauer beim Wälzkontakt in Lagerlaufringen und -kugeln ausgelegt. Nach dem Härten erreicht es eine Oberflächenhärte von 60–64 HRC. Aufgrund seiner außergewöhnlich strengen Sauberkeitsanforderungen – niedriger Schwefel-, Phosphor-, Sauerstoff- und Einschlussgehalt – wird 52100 häufig durch Elektroschlacke-Umschmelzen (ESR) hergestellt. Geschmiedete Lagerringe aus 52100 übertreffen maschinell bearbeitetes Stangenmaterial aufgrund der günstigen Kornflussausrichtung mit der Ringgeometrie.

P91 und P92 (warmfeste Stähle mit 9 % Chrom)

P91 (9Cr-1Mo-V-Nb) und P92 (9Cr-2W-0,5Mo-V-Nb) sind Chrom-Molybdän-Stähle, die für Dampfsysteme in Kraftwerken entwickelt wurden, die über 565 °C betrieben werden. P91-Schmiedeteile, die in Ventilkörpern, Dampfkästen und Turbinengehäusen verwendet werden, müssen über die gesamte Lebensdauer hinweg mikrostrukturell stabil bleiben 200.000 Stunden . Diese Sorten erfordern eine sorgfältige Wärmebehandlung nach dem Schweißen und Schmieden (normalerweise 760 °C Normalisierung und 760 °C Anlassen), um die richtige angelassene Martensit-Mikrostruktur zu erreichen.

Hadfield-Manganstahl (Sorte 1.3401 / ASTM A128)

Hadfield-Stahl enthält ca 11–14 % Mangan und 1,0–1,4 % Kohlenstoff . Sein charakteristisches Merkmal ist die austenitische Kaltverfestigung: Unter Schlag- oder Druckbelastung verhärtet sich die Oberfläche von etwa 200 HB auf über 550 HB, während die Masse zäh bleibt. Brechbacken, Bahnübergänge und Baggerschaufelzähne sind auf diese Eigenschaft angewiesen. Da Hadfield-Stahl schwer zu schmieden ist (er verfestigt sich bei der Verformung), werden die meisten großen Hadfield-Komponenten gegossen und nicht geschmiedet.

Warum Schmieden die Leistung von legiertem Stahl verändert

Schmieden ist nicht nur ein formgebender Vorgang, es ist ein metallurgischer Prozess. Wenn legierter Stahl auf seinen Schmiedetemperaturbereich erhitzt wird (typischerweise). 1.050–1.250 °C Je nach Sorte) und unter Druck verformt, kommt es gleichzeitig zu mehreren Verbesserungen der inneren Struktur des Metalls.

Kornverfeinerung

Beim Gießen entstehen grobe, zufällig orientierte Körner mit Dendriten-Segregation. Beim Schmieden wird diese Struktur durch wiederholte Verformungs- und Rekristallisationszyklen zerstört. Das Ergebnis ist eine feine, gleichachsige Kornstruktur – typischerweise ASTM-Korngröße 5–8 – die der Rissbildung und -ausbreitung widersteht. Feinkörnige Schmiedeteile aus legiertem Stahl zeigen durchweg eine hohe Temperatur 15–25 % höhere Dauerfestigkeit als gleichwertige Gussteile der gleichen Legierungszusammensetzung.

Kontrollierter Getreidefluss

In einem geschmiedeten Bauteil folgen die Maserungslinien – oder „Faserlinien“ – der Kontur der Form des Teils, ähnlich wie die Maserung von Holz der Form eines Astes folgt. Dies ist besonders wichtig für Schmiedeteile aus legiertem Stahl, die in rotierenden Teilen wie Kurbelwellen und Zahnradrohlingen verwendet werden, wo die Hauptspannungsrichtung mit dem Kornfluss übereinstimmt, wodurch Festigkeit und Ermüdungsbeständigkeit maximiert werden. Eine aus Vollmaterial gefertigte Kurbelwelle schneidet quer zu den Kornflusslinien und weist genau an den Stellen mit hoher Belastung schwächere Quereigenschaften auf.

Porosität und Einschlussverschluss

Gussbarren weisen Schrumpfporosität und Gasporen auf. Die Druckkräfte beim Schmieden – die bei großen hydraulischen Pressen auftreten können 50.000–80.000 Tonnen – diese Poren verschweißen und nichtmetallische Einschlüsse in feinere, stärker verteilte Fäden verteilen. Dieser Verschluss interner Hohlräume wird durch das Schmiedereduktionsverhältnis gemessen: Ein Reduktionsverhältnis von 4:1 ist im Allgemeinen das erforderliche Minimum, um einen angemessenen Porositätsschluss zu gewährleisten, während kritische Schmiedeteile aus legiertem Stahl für die Luft- und Raumfahrt oft 6:1 oder höher vorgeben.

Verbesserung der mechanischen Eigenschaften – quantifiziert

Daten zum Vergleich von legiertem 4340-Stahl im gegossenen mit dem geschmiedeten Zustand veranschaulichen die Verbesserung konkret:

• Zugfestigkeit: gegossen ~900 MPa vs. geschmiedet ~1.080 MPa (vergütet)
• Streckgrenze: Guss ~700 MPa vs. Geschmiedet ~980 MPa
• Charpy-Schlag (längs): Guss ~20 J vs. Geschmiedet ~60–80 J
• Ermüdungsgrenze (drehendes Biegen): Guss ~380 MPa vs. Geschmiedet ~480 MPa

Diese Unterschiede erklären, warum sicherheitskritische Komponenten – Druckbehälterflansche, Turbinenscheiben, Automobilachswellen – fast ausschließlich als Schmiedeteile aus legiertem Stahl und nicht als Gussteile hergestellt werden.

Arten von Schmiedeprozessen für legierten Stahl

Schmieden ist nicht gleich Schmieden, und der ausgewählte Prozess hat erheblichen Einfluss auf die Mikrostruktur, die Maßtoleranz und die Kosten des fertigen Schmiedestücks aus legiertem Stahl.

Freiformschmieden (Freischmieden)

Der Knüppel wird zwischen flachen oder einfach geformten Matrizen ohne vollständige Umhüllung gepresst. Dieses Verfahren wird für große, kleinvolumige Bauteile eingesetzt: Wellen bis zu 15 Meter lang , Ringe mit mehreren Metern Durchmesser und Blöcke für Druckbehälter oder Turbinenscheiben. Durch das Freiformschmieden kann der Bediener das Werkstück wiederholt neu positionieren und so hohe Reduktionsverhältnisse und eine hervorragende innere Festigkeit erzielen. Die meisten Schmiedestücke aus legiertem Stahl, die für die Stromerzeugung (Turbinenrotoren, Generatorwellen) und die Schwerindustrie bestimmt sind, sind Freiformschmiedestücke.

Gesenkschmieden (Abdruckschmieden).

Der legierte Stahl ist in geformten Matrizenhohlräumen eingeschlossen, die das Metall dazu zwingen, die Geometrie des Abdrucks auszufüllen. Dieses Verfahren eignet sich für Formen mittlerer Komplexität in großen Stückzahlen, wie z. B. Pleuelstangen für Kraftfahrzeuge, Getrieberohlinge, Ventilkörper und Flansche. Maßtoleranzen von ±0,5 mm oder besser sind erreichbar. Die Gesenkkosten sind hoch – ein Satz Schmiedegesenke für eine Pleuelstange kann je nach Größe und Komplexität zwischen 50.000 und 200.000 US-Dollar kosten – aber die Kosten pro Stück sinken bei steigender Stückzahl stark.

Ringrollen

Ein spezieller Schmiedeprozess, bei dem die Wandstärke eines hohlen Vorformlings zwischen einer angetriebenen Rolle und einer Umlenkrolle schrittweise verringert und sein Durchmesser erweitert wird. Beim Ringwalzen entstehen nahtlose Ringe mit kontinuierlichem Kornfluss in Umfangsrichtung, die sich ideal für Lagerringe, Flansche, Zahnkränze und Druckbehälterdüsen eignen. Durch Ringwalzen hergestellte Schmiedestücke aus legiertem Stahl in Qualitäten wie 4140, 4340 und F22 (2,25Cr-1Mo) sind Standardkomponenten in Öl- und Gasbohrlochgeräten und Industriegetrieben.

Isothermes und nahezu isothermes Schmieden

Bei Legierungen mit schmalen Warmumformfenstern – einschließlich hochlegierter Werkzeugstähle, Titanlegierungen und Nickel-Superlegierungen – werden die Matrizen auf nahezu die Werkstücktemperatur erhitzt, um Wärmegradienten zu minimieren und vorzeitiges Härten zu verhindern. Dieser Prozess erzeugt außergewöhnlich gleichmäßige Mikrostrukturen, erfordert jedoch beheizte Matrizen (oftmals um 100 °C). 900–1.100°C ) und langsamere Druckgeschwindigkeiten, was die Kosten erheblich erhöht. Isotherme Schmiedestücke mit endkonturnaher Form minimieren die Bearbeitungszugabe, was wertvoll ist, wenn die Legierung selbst teuer ist.

Wärmebehandlung von Schmiedeteile aus legiertem Stahl

Durch Schmieden wird die Kornstruktur festgelegt; Die Wärmebehandlung bestimmt die endgültige Mikrostruktur und die mechanischen Eigenschaften. Bei Schmiedestücken aus legiertem Stahl sind die drei Hauptbehandlungssequenzen Normalisieren, Abschrecken und Anlassen (Q&T) sowie Glühen.

Normalisieren

Das Schmiedestück wird auf 30–50 °C über der oberen kritischen Temperatur (Ac3) erhitzt und luftgekühlt. Dadurch wird die Kornstruktur verfeinert, Schmiedeeigenspannungen werden abgebaut und ein gleichmäßiges perlitisch-ferritisches Gefüge entsteht. Normalisierter 4140 erreicht eine Zugfestigkeit von ca 655–860 MPa , ausreichend für viele strukturelle Anwendungen ohne weitere Behandlung. Das Normalisieren verbessert auch die Bearbeitbarkeit im Vergleich zum Schmiedezustand.

Abschrecken und Anlassen

Q&T ist die Standardbehandlung für Schmiedeteile aus legiertem Stahl, die maximale Festigkeit und Zähigkeit erfordern. Das Schmiedestück ist austenitisiert (typischerweise). 840–870°C (für die meisten Cr-Mo-Sorten), dann schnell in Öl oder Wasser abgeschreckt, um Martensit zu bilden, gefolgt von einem Anlassen bei 540–650 °C, um die Sprödigkeit zu verringern und gleichzeitig den größten Teil der Festigkeit beizubehalten. Ein bei 540 °C angelassenes 4340-Schmiedestück erreicht eine Zugfestigkeit von etwa 1.470 MPa und eine Streckgrenze von 1.172 MPa; Das Anlassen bei 650 °C verringert die Festigkeit auf etwa 1.030 MPa, erhöht jedoch die Schlagzähigkeit von ~28 J auf ~80 J – ein klassischer Kompromiss zwischen Festigkeit und Zähigkeit.

Lösungsglühen für Schmiedestücke aus rostfreiem legiertem Stahl

Austenitische rostfreie Schmiedestücke (304, 316, 321) erfordern ein Lösungsglühen 1.040–1.120 °C Anschließend folgt ein schnelles Abschrecken mit Wasser, um Chromkarbide aufzulösen und die volle Korrosionsbeständigkeit wiederherzustellen. Wenn austenitischer Edelstahl nach dem Schmieden langsam über den Sensibilisierungsbereich (425–870 °C) abgekühlt wird, scheiden sich Chromkarbide an den Korngrenzen aus, wodurch benachbarte Zonen an Chrom verarmt werden und sie anfällig für interkristalline Korrosion werden – ein Phänomen, das als Sensibilisierung bekannt ist. Durch ordnungsgemäßes Lösungsglühen wird dieses Risiko beseitigt.

Ausscheidungshärtung (Alterung)

Bei ausscheidungshärtenden Edelstählen (17-4 PH, 15-5 PH) und Maraging-Stählen umfasst die Alterung typischerweise das Halten des Schmiedestücks auf einer bestimmten Temperatur 480–620°C — zur Ausfällung feiner intermetallischer Verbindungen (kupferreiche Ausscheidungen bei 17-4 PH; Ni₃Mo, Ni₃Ti in Maraging-Stahl), die die Versetzungsbewegung blockieren und Härte und Festigkeit erhöhen. 17-4 PH im Zustand H900 (gealtert bei 482 °C) erreicht eine Zugfestigkeit von 1.310 MPa und eine Streckgrenze von 1.170 MPa bei guter Korrosionsbeständigkeit – was es für Schmiedeteile aus legiertem Stahl in der Luft- und Raumfahrtindustrie beliebt macht, bei denen es auf Gewichtsreduzierung ankommt.

Inspektions- und Qualitätsstandards für Schmiedeteile aus legiertem Stahl

Da Schmiedestücke aus legiertem Stahl oft sicherheitskritisch sind, sind die Qualitätsanforderungen intensiv und werden typischerweise durch Industriestandards, Kundenspezifikationen und Vorschriften definiert.

Relevante Standards und Spezifikationen

• ASTM A105 — Schmiedeteile aus legiertem Stahl aus Kohlenstoffstahl für Rohrleitungskomponenten für Umgebungstemperaturen
• ASTM A182 — Geschmiedete oder gewalzte Rohrflansche und Formstücke aus legiertem und rostfreiem Stahl für den Einsatz bei hohen Temperaturen
• ASTM A336 — Schmiedeteile aus legiertem Stahl für Druck- und Hochtemperaturkomponenten
• ASTM A508 — Schmiedeteile aus vergütetem legiertem Stahl für Druckbehälter, einschließlich Kernreaktorbehälter
• AMS 6415 / AMS 6414 — Schmiedespezifikationen für legierten Stahl der Luftfahrtklasse 4340
• EN 10250 — Europäische Norm für Freiformschmiedestücke aus Stahl für allgemeine technische Zwecke
• API 6A — Bohrlochkopf- und Weihnachtsbaumausrüstung, einschließlich geschmiedeter Ventilkörper und Spulen aus legiertem Stahl

Zerstörungsfreie Prüfmethoden

Große Schmiedeteile aus legiertem Stahl werden routinemäßig mehreren zerstörungsfreien Bewertungsmethoden (NDE) unterzogen:

• Ultraschallprüfung (UT) — Erkennt interne Fehler (Porosität, Einschlüsse, Überlappungen) mithilfe hochfrequenter Schallwellen. Die Empfindlichkeit ist in der Regel so kalibriert, dass Reflektoren mit flachem Boden (FBH) mit einem Durchmesser von nur 1,6 mm für Luft- und Raumfahrtteile erkannt werden.
• Magnetpulverinspektion (MPI) — Erkennt Oberflächen- und oberflächennahe Diskontinuitäten in Schmiedestücken aus ferromagnetischem legiertem Stahl durch Anlegen eines Magnetfelds und von Eisenpulver oder fluoreszierenden Partikeln.
• Flüssigkeitseindringprüfung (PT) — Wird für Schmiedeteile aus nicht ferromagnetischem Edelstahllegierungsstahl verwendet, um Oberflächenbruchfehler zu erkennen.
• Durchstrahlungsprüfung (RT) — Röntgen- oder Gammastrahlenuntersuchung für Schmiedeteile mit komplexer Geometrie, bei denen der UT-Zugang eingeschränkt ist.

Die Überprüfung der mechanischen Eigenschaften – Zugfestigkeit, Streckgrenze, Dehnung, Flächenreduzierung, Charpy-Schlagzähigkeit – ist bei wärmerepräsentativen Testproben immer erforderlich. Härteuntersuchungen an mehreren Standorten bestätigen die Gleichmäßigkeit der Wärmebehandlung über den gesamten Schmiedequerschnitt.

Schmiedeteile aus legiertem Stahl in Schlüsselindustrien

Die Nachfrage nach Schmiedeteilen aus legiertem Stahl ist breit auf die Schwerindustrie verteilt, wobei jede Industrie unterschiedliche Legierungspräferenzen hat, die von der Betriebsumgebung abhängen.

Öl und Gas

Bohrlochkopf-Weihnachtsbäume, Ventilkörper, Flansche und Unterwasser-Verbindungsnaben werden als Schmiedeteile aus legiertem Stahl in Qualitäten wie F22 (2,25Cr-1Mo), F91 (9Cr-1Mo) und Duplex-Edelstahl 2205 hergestellt. Unterwasserkomponenten müssen Drücken von bis zu standhalten 15.000 psi und Temperaturen von –29 °C bis 180 °C und widersteht gleichzeitig H₂S-induzierter Sulfid-Spannungsrissbildung (SSC). NACE MR0175 / ISO 15156 legt maximale Härtegrenzen fest (normalerweise Maximal 22 HRC ) für Schmiedeteile aus legiertem Stahl in sauren Betriebsumgebungen zur Vermeidung von SSC.

Stromerzeugung

Dampfturbinenrotoren, Generatorwellen und Ventilkörper für Kohle-, Gas- und Kernkraftwerke gehören zu den größten und anspruchsvollsten Schmiedestücken aus legiertem Stahl. Ein einzelner Niederdruckturbinenrotor für eine 1.000-MW-Dampfturbine kann über wiegen 70 Tonnen und erfordern 100 Stunden Ultraschalluntersuchung. Zu den verwendeten Sorten gehören 26NiCrMoV14-5, 30CrMoV9 und für ultraüberkritische Anlagen modifizierte 9–12 % Cr-Stähle (P91, P92, CB2).

Luft- und Raumfahrt und Verteidigung

Fahrwerk, Stellkolben, strukturelle Trennwände und Motorhalterungen werden als Schmiedeteile aus legiertem Stahl in den Werkstoffen 4340, 300M (modifizierter 4340 mit höherem Silizium- und Vanadiumgehalt), Aermet 100 und 17-4 PH hergestellt. 300M erreicht Zugfestigkeiten von über 1.930 MPa mit guter Bruchzähigkeit (KIC > 66 MPa√m), was es zum Standard-Fahrwerksmaterial für Verkehrs- und Militärflugzeuge macht. Alle Schmiedeteile aus legiertem Stahl für die Luft- und Raumfahrt unterliegen einer vollständigen Materialrückverfolgbarkeit von der Schmelzhitze bis zum fertigen Teil.

Automobil- und Schwermaschinenbau

Kurbelwellen, Pleuel, Nockenwellen, Achsschenkel, Radnaben und Differentialkränze werden alle als geschlossene Schmiedeteile aus legiertem Stahl hergestellt. Der weltweite Automobilschmiedemarkt übertraf die Erwartungen 80 Milliarden US-Dollar im Jahr 2023, wobei legierter Stahl das größte Volumensegment darstellt. Mikrolegierte HSLA-Stähle (vanadiumhaltige 1548-, niobhaltige Stähle) haben Marktanteile gewonnen, da sie die erforderliche Festigkeit nach kontrollierter Abkühlung von der Schmiedetemperatur ohne separaten Q&T-Schritt erreichen – was den Energieverbrauch und die Herstellungskosten senkt.

Bergbau und Bauwesen

Schaufelzähne, Brecherhämmer, Schaufellippen und Bohrer für Bergbauanwendungen verwenden Schmiedeteile aus legiertem Stahl in verschleißfesten Qualitäten. Typisch für Brechhämmer ist Chrom-Molybdän-Legierungsstahl mit mittlerem bis hohem Kohlenstoffgehalt (0,35–0,50 % C), wärmebehandelt auf 400–500 HB. Drehbohrer verwenden Schmiedeteile aus legiertem Stahl der Güteklasse 4145H oder modifizierter 4145, die wärmebehandelt sind, um die Anforderungen der API-Spezifikation 7-1 für Bohrloch-Werkzeugverbindungen zu erfüllen.

So wählen Sie den richtigen legierten Stahl für geschmiedete Komponenten aus

Die Auswahl von legiertem Stahl für Schmiedeteile ist eine technische Entscheidung mit mehreren Variablen. Der folgende Rahmen deckt die wichtigsten Auswahlkriterien ab.

Schritt 1: Definieren Sie den Spannungszustand und das erforderliche Festigkeitsniveau

Zug-, Ermüdungs-, Torsions- oder Stoßbelastung? Eine rotierende Welle unterliegt zyklischer Biegung und Torsion – die Ermüdungsfestigkeit ist entscheidend und weist auf saubere Schmiedestücke aus legiertem Stahl mit feiner Körnung und hoher Reinheit hin. Ein Druckbehältermantel erfährt bei erhöhter Temperatur eine biaxiale Zugspannung – Kriechfestigkeit und Bruchzähigkeit sind entscheidend, was auf Cr-Mo-Qualitäten wie F22 oder F91 hindeutet.

Schritt 2: Bewerten Sie die Umgebung

Kommt das Schmiedestück bei erhöhter Temperatur mit korrosiven Flüssigkeiten, Sauergas, Meerwasser oder oxidierenden Gasen in Kontakt? Für saure Dienste sind Härtegrenzen und NACE-Konformität erforderlich. Für Meeresumgebungen sind möglicherweise Schmiedestücke aus Duplex-Edelstahllegierungen erforderlich. Oxidierende Hochtemperaturumgebungen erfordern für eine ausreichende Oxidationsbeständigkeit Chromgehalte über 9 %.

Schritt 3: Berücksichtigen Sie Abschnittsgröße und Härtbarkeit

Eine Welle mit 25 mm Durchmesser kann mit einem einfachen 4140 durchgehärtet werden. Ein Schmiedestück mit 500 mm Durchmesser erfordert eine Sorte mit viel höherer Härtbarkeit – 4340 oder idealerweise eine Nickel-verstärkte Variante –, um sicherzustellen, dass der Kern nach dem Abschrecken die Zielhärte erreicht. Die Härtbarkeitsdiagramme nach Grossmann und die Endabschreckungsdaten nach Jominy für Kandidatensorten sind die wichtigsten Werkzeuge für diese Analyse.

Schritt 4: Bewerten Sie die Schweißbarkeit

Wenn das Schmiedestück an ein Rohr oder Blech geschweißt wird, bestimmt das Kohlenstoffäquivalent (CE) das wasserstoffinduzierte Rissrisiko. Die IIW-Formel CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 sollte unten stehen 0,40 % zum Schweißen ohne Vorwärmen; Qualitäten darüber erfordern Vorwärmen, Zwischenlagentemperaturkontrolle und Wärmebehandlung nach dem Schweißen (PWHT), was zu höheren Kosten und einem höheren Zeitplan führt.

Schritt 5: Bearbeitbarkeit und Kosten berücksichtigen

Hochlegierte und hochharte Sorten zerspanen langsamer und verschleißen die Werkzeuge schneller, was zu höheren Bearbeitungskosten pro Teil führt. Ungefähr 4140 Maschinen 40 % schneller als 4340 im gleichen wärmebehandelten Zustand. Werkzeugstähle und hochlegierte rostfreie Sorten erfordern durchgehend Hartmetallwerkzeuge. Die Gesamtkosten für ein Schmiedestück aus legiertem Stahl umfassen Rohmaterial, Schmieden, Wärmebehandlung, Bearbeitung und Inspektion – und die Auswahl der Legierung wirkt sich auf alle diese Kosten aus.

Neue Trends bei Schmiedeteilen aus legiertem Stahl

Die Schmiedeindustrie für legierten Stahl ist nicht statisch. Materialentwicklungen und Prozessinnovationen erweitern das Machbare immer weiter.

Mikrolegierte HSLA-Stähle ersetzen Q&T-Stähle

Hochfeste Niedriglegierungssorten (HSLA) mit geringen Zusätzen von Vanadium (0,06–0,12 %), Niob (0,03–0,06 %) oder Titan erreichen Streckgrenzen von 550–700 MPa direkt nach der kontrollierten Abkühlung von der Schmiedetemperatur, wodurch der separate Abschreck- und Anlasszyklus entfällt. Dies spart Energie, verringert das Verzerrungsrisiko und verkürzt die Durchlaufzeit. Bei Pkw-Pleuelstangen und Lkw-Achskörpern hat die Akzeptanz rasch zugenommen.

Sauberkeit und Vakuummetallurgie

Forderungen nach einer höheren Ermüdungslebensdauer in Luft- und Raumfahrt- und Energieanwendungen drängen Hersteller von Schmiedeteilen aus legiertem Stahl zum Vakuum-Induktionsschmelzen (VIM), gefolgt von Vakuum-Lichtbogen-Umschmelzen (VAR) oder Elektroschlacken-Umschmelzen (ESR). Der doppelt geschmolzene legierte Stahl VIM VAR erreicht einen Sauerstoffgehalt von unten 10 ppm und Schwefel unter 5 ppm, verglichen mit 20–30 ppm Sauerstoff in der Standardproduktion mit Elektrolichtbogenofen und Pfannenraffination. Die Reduzierung nichtmetallischer Einschlüsse führt direkt zu einer verbesserten Ermüdungslebensdauer bei hohen Lastwechselzyklen – manchmal um den Faktor 2–3.

Simulationsgesteuerte Schmiedeentwicklung

Die Finite-Elemente-Modellierung (FEM) von Schmiedeprozessen mithilfe von Software wie DEFORM, FORGE oder Simufact ermöglicht es Schmiedeingenieuren nun, den Metallfluss, die Dehnungsverteilung, die Temperaturentwicklung und die Gesenkfüllung vor jedem physischen Versuch vorherzusagen. Dies reduziert die Anzahl der Schmiedeversuche, die für neue Schmiedekonstruktionen aus legiertem Stahl erforderlich sind, in vielen Fällen von 5–10 Iterationen auf 1–2, was die Entwicklungskosten und die Zeit bis zur Markteinführung erheblich reduziert.

Nachhaltige Schmiedepraktiken

Die Stahlerzeugung im Elektrolichtbogenofen (EAF) unter Verwendung von Schrott dominiert bereits die Produktion von legiertem Stahl. Die nächste Welle besteht darin, die Erdgasverbrennungsheizung durch Induktionsheizung oder elektrische Widerstandsöfen zur Knüppelerwärmung zu ersetzen und so die Scope-1-CO₂-Emissionen der Schmiedeanlage zu reduzieren. Mehrere europäische Schmiedeunternehmen haben sich dazu verpflichtet CO2-Neutralitätsziele bis 2040 , mit Elektrifizierung der Heizung als primärem Hebel. Gleichzeitig reduziert das endkonturnahe Schmieden – das Minimieren des Materialabtrags bei der Bearbeitung – den Materialabfall, was angesichts der Kosten von Speziallegierungsstahl wichtig ist.
