英语
德语
阿拉伯语
Inhalt
- 1 Aus welchen Elementen besteht Stahl: Die direkte Antwort
- 2 Eisen und Kohlenstoff: Die beiden Grundelemente
- 3 Häufige Legierungselemente, die Stahl zugesetzt werden
- 4 Spuren- und Restelemente, die immer noch wichtig sind
- 5 Wie Elemente die innere Mikrostruktur von Stahl formen
- 6 Stahlerzeugung und -veredelung: Wie der Elementgehalt kontrolliert wird
- 7 Wie sich der Elementinhalt während des Stahlschmiedeprozesses verhält
- 8 Elementzusammensetzung in gängigen Stahlsorten
- 9 Edelstahlfamilie: Elementvariationen erklärt
- 10 Werkzeugstahl und Hochleistungslegierungselemente
- 11 Kohlenstoffäquivalent: Elemente zu einer Zahl kombinieren
- 12 Warum eine präzise Elementkontrolle für geschmiedete Stahlteile wichtig ist
- 13 Häufig gestellte Fragen
- 13.1 Was ist neben Eisen das wichtigste Element in Stahl?
- 13.2 Kann Stahl überhaupt ohne Kohlenstoff existieren?
- 13.3 Warum enthält Edelstahl so viel Chrom?
- 13.4 Bedeutet ein höherer Legierungsgehalt immer stärkeren Stahl?
- 13.5 Warum geben Schmiedeteile genaue Elementprozentsätze an und nicht nur den Sortennamen?
- 13.6 Was passiert, wenn der Schwefelgehalt im Stahl vor dem Schmieden zu hoch ist?
- 13.7 Wird der Eisengehalt jemals auf einem Stahlspezifikationsblatt aufgeführt?
- 13.8 Warum fügen einige Sorten Bor hinzu, wenn Chrom und Molybdän bereits die Härtbarkeit verbessern?
- 13.9 Was ist der Unterschied zwischen einem warmgewalzten und einem geschmiedeten Produkt aus derselben Stahlsorte?
- 13.10 Wie entscheiden Ingenieure, welche Legierungselemente sie für ein neues Schmiedeteil spezifizieren?
Aus welchen Elementen besteht Stahl: Die direkte Antwort
Stahl ist grundsätzlich eine Legierung aus Eisen und Kohlenstoff , wobei Kohlenstoff typischerweise zwischen 0,02 % und 2,14 % des Gesamtgewichts ausmacht. Neben diesen beiden Kernelementen enthalten die meisten handelsüblichen Stähle auch Mangan, Silizium, Phosphor und Schwefel in unterschiedlichen Mengen sowie absichtlich zugesetzte Legierungselemente wie Chrom, Nickel, Molybdän, Vanadium, Kupfer, Bor, Titan und Niob. In reinem Kohlenstoffstahl macht Eisen etwa 98 bis 99,5 % des Materials aus, während es in Legierungsqualitäten für verwendet wird Stahlschmieden In schweren Maschinenbauteilen kann der Eisengehalt auf 70 % oder weniger sinken, wenn Chrom, Nickel und andere Elemente in höheren Prozentsätzen beigemischt werden. Die genaue Kombination der Elemente bestimmt, ob aus einer Stahlcharge eine weiche Strukturplatte, ein gehärteter Werkzeugstahl, ein korrosionsbeständiger Edelstahl oder eine Schmiedelegierung wird, die extremen mechanischen Belastungen standhält.
Es ist wichtig, diesen elementaren Aufbau zu verstehen, da jedes zusätzliche Element das Verhalten des Stahls beim Schmelzen, Walzen und Schmieden verändert. Ein Käufer, der geschmiedete Flansche, Wellen oder Zahnräder beschafft, muss nicht nur den Sortennamen kennen, sondern auch die tatsächlichen Prozentbereiche jedes Elements, da diese Zahlen Härte, Duktilität, Schweißbarkeit, Bearbeitbarkeit und langfristige Verschleißfestigkeit bestimmen. In der Praxis sind keine zwei Stahlsorten chemisch bis auf die letzte Dezimalstelle identisch, weshalb die Walzwerke für jede Charge, die den Ofen verlässt, ein Protokoll über die spezifische Zusammensetzung der Schmelze ausstellen.
Der Rest dieses Leitfadens geht einzeln auf jedes Element ein, erklärt, wie diese Elemente interagieren, wenn der Stahl erhitzt und durch Schmieden geformt wird, und schließt mit einer detaillierten Referenztabelle und häufig gestellten Fragen zu den häufigsten Verwirrungspunkten, auf die Käufer und Ingenieure beim Lesen eines Blattes zur chemischen Zusammensetzung stoßen.
Eisen und Kohlenstoff: Die beiden Grundelemente
Eisen ist das Grundmetall, das dem Stahl seine Masse verleiht. Reines Eisen allein ist jedoch relativ weich und verfügt nicht über die erforderliche Festigkeit für strukturelle oder mechanische Zwecke. Durch die Zugabe von Kohlenstoff wird Eisen in Stahl umgewandelt, indem Kohlenstoffatome im Kristallgitter des Eisens fixiert werden. Dieser Prozess schränkt die Bewegung von Versetzungen innerhalb des Metalls ein und erhöht die Härte und Zugfestigkeit erheblich. Dieser Zusammenhang ist nicht über den gesamten Bereich linear. Stahl mit niedrigem Kohlenstoffgehalt, manchmal auch Weichstahl genannt, enthält Kohlenstoff zwischen etwa 0,05 % und 0,25 % und bleibt weich genug, um sich problemlos biegen, schweißen und bearbeiten zu lassen. Stahl mit mittlerem Kohlenstoffgehalt hat einen Kohlenstoffgehalt zwischen 0,25 % und 0,60 % und schafft ein Gleichgewicht zwischen Festigkeit und Bearbeitbarkeit, weshalb Güten wie 1045 und 4140 häufig für geschmiedete Automobil- und Industrieteile verwendet werden. Stahl mit hohem Kohlenstoffgehalt steigt auf 0,60 % bis 1,50 % Kohlenstoff und wird wegen seiner Schnittkanten und Verschleißflächen geschätzt, obwohl er deutlich schwieriger zu schweißen oder zu biegen ist, ohne dass es zu Rissen kommt.
Eisen selbst liegt je nach Temperatur in mehr als einer Kristallform vor, und dieses Verhalten ist der Grund dafür, dass Kohlenstoff eine so große Wirkung auf Stahl hat. Unterhalb von etwa 912 °C weist Eisen eine kubisch-raumzentrierte Anordnung namens Ferrit auf, die nur einen winzigen Bruchteil eines Prozents des Kohlenstoffs lösen kann. Zwischen etwa 912 °C und 1394 °C verschiebt sich Eisen in eine kubisch-flächenzentrierte Anordnung namens Austenit, die weitaus mehr Kohlenstoff lösen kann, maximal bis zu etwa 2,14 %. Dieser Unterschied in der Löslichkeit ermöglicht es, dass die Wärmebehandlung überhaupt funktioniert: Durch das Erhitzen von Stahl in den Austenitbereich wird Kohlenstoff gleichmäßig in der gesamten Struktur aufgelöst, und beim schnellen Abkühlen wird dieser Kohlenstoff in einer gespannten, übersättigten Anordnung namens Martensit eingefangen, die extrem hart, aber spröde ist, sofern sie nicht anschließend angelassen wird.
Warum der Kohlenstoffgehalt nicht einfach maximiert werden kann
Eine Erhöhung des Kohlenstoffgehalts erhöht die Streckgrenze und Härte, geht jedoch direkt mit Kosten für Duktilität, Schlagzähigkeit und Schweißbarkeit einher. Sobald der Kohlenstoffgehalt etwa 0,23 % überschreitet, werden Schweißverbindungen anfällig für Risse, sofern keine Vorwärmung und kontrollierte Abkühlung erfolgt. Dies ist einer der Gründe, warum Baustähle, die zum Schweißen bestimmt sind, unter 0,25 % Kohlenstoff gehalten werden, während Stahlschmiedebetriebe, die nicht geschweißte, wärmebehandelte Komponenten herstellen, den Kohlenstoffgehalt erhöhen können, um nach dem Abschrecken und Anlassen eine überlegene Härte zu erreichen. Ingenieure beziehen sich bei der Auswahl einer Güte ständig auf diesen Kompromiss, da ein Teil, das sowohl Festigkeit als auch die Fähigkeit benötigt, plötzliche Stöße zu absorbieren, ohne zu zerbrechen, wie eine geschmiedete Kurbelwelle oder ein Strukturstift, normalerweise eher im mittleren Kohlenstoffbereich als in einem der beiden Extreme landet.
Wie der Kohlenstoffgehalt gemessen und überprüft wird
Moderne Stahlproduzenten überprüfen den Kohlenstoffgehalt mittels optischer Emissionsspektrometrie, bei der ein kleiner Funke auf eine polierte Probe gezündet und das emittierte Licht analysiert wird, um jedes vorhandene Element innerhalb von Sekunden zu identifizieren und zu quantifizieren. Die Verbrennungsanalyse wird als Sekundärkontrolle speziell für Kohlenstoff und Schwefel eingesetzt, indem eine kleine Probe in einer kontrollierten Sauerstoffatmosphäre verbrannt und das entstehende Kohlendioxid gemessen wird. Beide Methoden haben ältere nasschemische Titrationstechniken fast vollständig ersetzt, da sie bei großen Produktionsmengen schneller und wiederholbar sind, was für Schmiedebetriebe, die eine gleichmäßige chemische Wärme nach der anderen benötigen, von enormer Bedeutung ist.
| Stahlklassifizierung | Kohlenstoffgehaltsbereich | Typische Anwendung |
|---|---|---|
| Kohlenstoffarm (mild) | 0,05 % – 0,25 % | Karosserieteile für Kraftfahrzeuge, Strukturträger |
| Mittlerer Kohlenstoff | 0,25 % – 0,60 % | Geschmiedete Wellen, Zahnräder, Kurbelwellen |
| Hoher Kohlenstoffgehalt (Werkzeug) | 0,60 % - 1,50 % | Schneidwerkzeuge, Matrizen, Klingen |
| Ultrahoher Kohlenstoffgehalt | 1,25 % - 2,00 % | Spezialverschleißteile, Draht |
| Schwelle aus Gusseisen | Über 2,14 % | Nicht mehr als Stahl eingestuft |
Spuren- und Restelemente, die immer noch wichtig sind
Nicht jedes Element im Stahl wird absichtlich hinzugefügt. Phosphor und Schwefel gelangen als restliche Nebenprodukte des beim Schmelzen verwendeten Roherzes und Schrotts in die Mischung, und Mühlen arbeiten daran, beide Werte unter strengen Grenzwerten zu halten, da sie die mechanische Leistung beeinträchtigen.
Phosphor
Phosphor segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Schwefel
Schwefel causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Sauerstoff, Stickstoff und Wasserstoff
Auch beim Schmelzen absorbierte Spurengase können die Stahlqualität beeinträchtigen. Sauerstoff bildet nichtmetallische Einschlüsse, die die Matrix schwächen, Stickstoff kann mit der Zeit zu Alterungsversprödung führen und Wasserstoff ist dafür bekannt, dass er in dicken geschmiedeten Abschnitten eine verzögerte Rissbildung verursacht, wenn er nicht durch Vakuumentgasung entfernt wird, bevor der Stahl gegossen und geschmiedet wird. Moderne Lichtbogenofen- und Pfannenraffinierungspraktiken haben die Kontrolle dieser Spurengase weitaus präziser gemacht als in den vergangenen Jahrzehnten, was einer der Gründe dafür ist, dass geschmiedete Stahlkomponenten, die heute hergestellt werden, konsistentere mechanische Eigenschaften aufweisen als gleichwertige Teile, die vor einer Generation hergestellt wurden.
Andere Restelemente
Bei der schrottbasierten Stahlerzeugung, die heute einen großen Teil der weltweiten Produktion ausmacht, können geringe Restmengen an Zinn, Arsen und Antimon aus gemischten Schrottquellen eingebracht werden. Diese Elemente werden nicht absichtlich zugesetzt und bleiben typischerweise jeweils unter 0,05 %, aber in Kombination können sie zur Anlassversprödung in schweren geschmiedeten Abschnitten beitragen, die einer langsamen Abkühlung über einen bestimmten Zwischentemperaturbereich unterliegen. Hersteller, die kritische Schmiedeteile liefern, überwachen die Gesamtheit dieser Störelemente, anstatt jedes einzelne einzeln zu behandeln.
Wie Elemente die innere Mikrostruktur von Stahl formen
Die prozentualen Anteile der einzelnen Elemente für sich allein spielen weniger eine Rolle als die Art und Weise, wie sie die mikroskopische Kristallstruktur beeinflussen, die sich beim Abkühlen des Stahls bildet. Bei jeder Diskussion über die Leistung von geschmiedetem Stahl tauchen immer wieder vier Strukturen auf.
Ferrit
Ferrit is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Perlit
Perlit is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
Martensit
Martensit forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainit
Bainit forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Jedes zuvor in diesem Leitfaden besprochene Legierungselement verdient letztendlich seinen Platz in einer Stahlspezifikation, weil es die Grenzen zwischen diesen vier Strukturen verschiebt, entweder durch Verlangsamung der Abkühlgeschwindigkeit, die zur Vermeidung von Perlit erforderlich ist, durch Stabilisierung von Austenit bei niedrigeren Temperaturen oder durch Festlegung der Korngrenzen, sodass die Struktur, die sich bildet, fein und gleichmäßig und nicht grob bleibt.
Stahlerzeugung und -veredelung: Wie der Elementgehalt kontrolliert wird
Elementprozentsätze werden nicht einfach wie in einem Rezept zusammengemischt. Sie sind das Endergebnis einer Abfolge von Verfeinerungsschritten, bei denen jeweils bestimmte Elemente in einer kontrollierten Reihenfolge entfernt oder hinzugefügt werden.
- Die Rohstoffbeschickung beginnt entweder damit, dass Eisenerz in einem Hochofen zu flüssigem Roheisen reduziert wird, oder recycelter Stahlschrott, der in einem Elektrolichtbogenofen geschmolzen wird, wobei die Wahl zwischen den Routen weitgehend von den regionalen Energiekosten und der Schrottverfügbarkeit abhängt.
- Beim primären Raffinieren in einem Sauerstoffofen oder Elektrolichtbogenofen wird Sauerstoff durch die Schmelze geblasen, um überschüssigen Kohlenstoff, Silizium und Phosphor aus dem Roheisen zu entfernen und die Zusammensetzung auf einen groben Zielwert zu bringen, bevor feinere Anpassungen beginnen.
- Anschließend erfolgt die Pfannenmetallurgie, bei der die Schmelze in einen separaten Behälter überführt wird und präzise Zugaben von Mangan, Chrom, Nickel, Molybdän und anderen Legierungselementen vorgenommen werden, um die exakte Zielchemie für die gewünschte Qualität zu erreichen.
- Bei der Vakuumentgasung werden gelöster Wasserstoff, Stickstoff und Restsauerstoff entfernt. Dies ist besonders wichtig für Stahl, der für große geschmiedete Abschnitte bestimmt ist, wo eingeschlossenes Gas beim Abkühlen des Teils zu inneren Abplatzungen oder Rissen führen kann.
- Beim Stranggießen wird die raffinierte Schmelze zu Knüppeln, Blöcken oder Brammen erstarrt, und eine Probe aus dieser Phase wird zur offiziellen Wärmeanalyse, die mit dem Material durch das Walzen und schließlich in die Schmiedewerkstatt gelangt.
Jede dieser Stufen dient speziell dazu, den Elementgehalt innerhalb eines schmalen Bandes zu steuern, und jede in einer Stufe vorgenommene Abkürzung zeigt sich später als Inkonsistenz, die eine Schmiedepresse sofort in Form von Oberflächenrissen oder ungleichmäßigem Kornfluss aufdeckt.
Wie sich der Elementinhalt während des Stahlschmiedeprozesses verhält

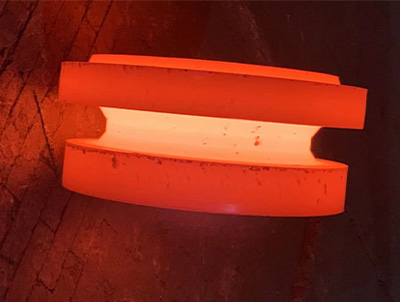

Beim Stahlschmieden wird ein erhitzter Barren durch Druckkraft umgeformt, und die elementare Zusammensetzung dieses Barrens bestimmt direkt, wie er unter dem Hammer oder der Presse reagiert. Das Verständnis dieser Reihenfolge hilft zu erklären, warum sich Schmiedespezifikationen auf die genaue Chemie und nicht nur auf den Sortennamen beziehen.
- Der Knüppel wird auf den austenitischen Temperaturbereich erhitzt, typischerweise zwischen 1100 °C und 1250 °C für mittlere Kohlenstoff- und niedriglegierte Qualitäten, wo die Eisen-Kohlenstoff-Struktur weich genug wird, um sich ohne Rissbildung zu verformen.
- Kohlenstoff und Legierungselemente wie Chrom und Molybdän erhöhen die Temperatur, bei der das Material zu erweichen beginnt, weshalb höherlegierte Schmiedeknüppel eine strengere Ofenkontrolle erfordern, um entweder eine Unterhitzung, die zu Rissbildung führen kann, oder eine Überhitzung, die die Kornstruktur vergröbert, zu vermeiden.
- Während der Verformung fixieren Elemente wie Vanadium und Niob die Korngrenzen und halten die Kristallstruktur auch dann fein, wenn das Metall komprimiert und umgeformt wird, was die Festigkeit und Ermüdungslebensdauer des fertigen Schmiedestücks direkt verbessert.
- Nach dem Schmieden wird das Teil abgekühlt und häufig wärmebehandelt. Der Molybdän- und Chromgehalt bestimmt, wie tief das Werkstück beim Abschrecken gehärtet werden kann, während der Mangangehalt beeinflusst, wie der Stahl anschließend auf das Anlassen reagiert.
- Schwefel and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Aus diesem Grund veröffentlichen Schmiedezulieferer in der Regel ein vollständiges Blatt zur chemischen Zusammensetzung zusammen mit den Daten zu den mechanischen Eigenschaften, anstatt sich nur auf die Sortenbezeichnung zu verlassen. Zwei gleich gekennzeichnete Chargen können sich in der Presse dennoch unterschiedlich verhalten, wenn ihr Mangan-Schwefel-Verhältnis oder ihr Spurenelementgehalt auch nur geringfügig variiert.
Kornfluss und Elementverteilung
Ein einzigartiger Vorteil des Schmiedens im Vergleich zum Gießen oder Bearbeiten aus Stangenmaterial besteht darin, dass die Druckverformung die innere Kornstruktur entlang der Form des fertigen Teils ausrichtet, anstatt quer dazu zu schneiden. Legierungselemente, die die Korngröße verfeinern, insbesondere Vanadium, Titan und Niob, verstärken diesen Vorteil, da eine feinere Ausgangskorngröße zu einer kontinuierlicheren Fließlinie mit höherer Integrität führt, sobald das Teil vollständig geschmiedet ist. Dies ist ein Hauptgrund dafür, dass geschmiedete Komponenten in ermüdungskritischen Anwendungen wie Kurbelwellen, Pleuelstangen und Getrieberohlingen durchweg bessere Ergebnisse erzielen als gegossene oder bearbeitete Äquivalente.
Temperaturkontrolle über verschiedene Legierungsfamilien hinweg
Knüppel aus reinem Kohlenstoffstahl tolerieren ein relativ breites Schmiedetemperaturfenster, doch mit steigendem Chrom-, Molybdän- und Nickelgehalt verengt sich dieses Fenster erheblich. Knüppel aus hochlegiertem Werkzeugstahl und rostfreiem Stahl müssen häufig innerhalb eines schmalen Temperaturbereichs von bis zu 50 °C bleiben, um entweder eine unvollständige Verformung am unteren Ende oder ein übermäßiges Kornwachstum und ein mögliches beginnendes Schmelzen von Einschlüssen mit niedrigem Schmelzpunkt am oberen Ende zu vermeiden. Dies ist einer der Gründe dafür, dass Schmiedebetriebe, die sich auf die Bearbeitung von rostfreiem oder hochlegiertem Stahl spezialisiert haben, eine strengere Ofeninstrumentierung und häufigere Temperaturprüfungen durchführen als Betriebe, die sich ausschließlich auf einfachen Kohlenstoffstahl konzentrieren.
Elementzusammensetzung in gängigen Stahlsorten
Benennungssysteme für Stahlsorten, insbesondere die vierstelligen AISI- und SAE-Codes, basieren direkt auf dem Elementinhalt. Wenn man die Güteklasse richtig liest, kann man den größten Teil dessen erkennen, woraus der Stahl besteht, ohne dass ein vollständiger Laborbericht erforderlich ist. Im standardmäßigen vierstelligen System geben die ersten beiden Ziffern das primäre Legierungselement oder die primäre Legierungsgruppe an, während die letzten beiden Ziffern ungefähr den Kohlenstoffgehalt in Hundertstelprozent angeben. Eine Güteklasse wie 4140 weist also auf eine Chrom-Molybdän-Legierungsfamilie mit etwa 0,40 % Kohlenstoff hin.
| Note | Kohlenstoff | Wichtige Legierungselemente | Allgemeiner Gebrauch |
|---|---|---|---|
| 1018 | 0,18 % | Mangan 0,60 % – 0,90 % | Allgemeine Wellenführung, spannungsarme Teile |
| 1045 | 0,45 % | Mangan 0,60 % – 0,90 % | Geschmiedete Zahnräder, Achsen |
| 4130 | 0,28 % – 0,33 % | Cr 0,80 % – 1,10 %, Mo 0,15 % – 0,25 % | Geschmiedete Rohre, Armaturen, Teile für die Luft- und Raumfahrt |
| 4140 | 0,38 % – 0,43 % | Cr 0,80 % – 1,10 %, Mo 0,15 % – 0,25 % | Geschmiedete Wellen, Werkzeuge, Beschläge |
| 4340 | 0,38 % – 0,43 % | Ni 1,65 % – 2,00 %, Cr 0,70 % – 0,90 %, Mo 0,20 % – 0,30 % | Stark beanspruchte ermüdungsbeanspruchte Teile |
| 8620 | 0,18 % - 0.23% | Ni 0,40 % – 0,70 %, Cr 0,40 % – 0,60 %, Mo 0,15 % – 0,25 % | Aufgekohlte geschmiedete Zahnräder und Stifte |
| 304 Edelstahl | 0,08 % max | Cr 18 % – 20 %, Ni 8 % – 10,5 % | Korrosionsbeständige Armaturen, Behälter |
| 316 Edelstahl | 0,08 % max | Cr 16 % – 18 %, Ni 10 % – 14 %, Mo 2 % – 3 % | Schmiedeteile für die maritime und chemische Verarbeitung |
| H13 Werkzeugstahl | 0,32 % – 0,45 % | Cr 4,75 % – 5,50 %, Mo 1,10 % – 1,75 %, V 0,80 % – 1,20 % | Geschmiedete und bearbeitete Druckgussformen |
Beachten Sie, dass der Eisengehalt in diesen Tabellen nie direkt aufgeführt ist. Es wird einfach als der Rest verstanden, wenn Kohlenstoff, Mangan, Chrom, Nickel und andere Elemente von 100 % abgezogen werden, weshalb Eisen manchmal als das Ausgleichselement in einer Tabelle zur chemischen Zusammensetzung bezeichnet wird.
Edelstahlfamilie: Elementvariationen erklärt
Edelstahl ist kein einzelnes Material, sondern eine Familie von Legierungen, die nach der Anordnung ihrer Elemente in der zugrunde liegenden Kristallstruktur gruppiert sind. Das Verständnis dieser Unterfamilien verdeutlicht, warum sich die prozentualen Anteile der Elemente zwischen den Qualitäten, die alle unter die gleiche allgemeine Edelstahlbezeichnung fallen, so stark verschieben.
Austenitischer Edelstahl
Austenitische Güten wie 304 und 316 basieren auf einem hohen Nickelgehalt, typischerweise 8 % oder mehr, um die Austenitstruktur auch bei Raumtemperatur stabil zu halten, anstatt sich beim Abkühlen in Ferrit umzuwandeln. Dies verleiht austenitischem Edelstahl eine hervorragende Duktilität und Zähigkeit sowie den zusätzlichen Vorteil, dass er nicht magnetisch ist, obwohl er nicht wie Kohlenstoff- und niedriglegierte Schmiedestähle durch Wärmebehandlung gehärtet werden kann.
Ferritischer Edelstahl
Ferritische Sorten halten den Nickelgehalt niedrig oder fehlen ganz und basieren ausschließlich auf Chrom, normalerweise zwischen 10,5 % und 18 %, um Korrosionsbeständigkeit zu gewährleisten. Da diese Güten magnetisch bleiben und durch Wärmebehandlung nicht wesentlich gehärtet werden können, werden sie eher wegen der kostengünstigen Korrosionsbeständigkeit bei weniger anspruchsvollen Strukturanwendungen als für hochfeste Schmiedekomponenten ausgewählt.
Martensitischer Edelstahl
Martensitische rostfreie Sorten kombinieren einen moderaten Chromgehalt, typischerweise 12 % bis 18 %, mit ausreichend Kohlenstoff, um die gleiche Reaktion der Abschreck- und Anlasshärtung zu ermöglichen, die bei Kohlenstoff- und niedriglegiertem Stahl verwendet wird. Dies macht martensitischen Edelstahl zur bevorzugten Familie für geschmiedete Edelstahlkomponenten, die sowohl Korrosionsbeständigkeit als auch eine hohe Härte erfordern, wie z. B. Ventilkomponenten, Besteck und bestimmte Pumpenwellen.
Duplex-Edelstahl
Duplex-Sorten gleichen etwa gleiche Teile Austenit und Ferrit aus, indem sie Chrom, Nickel und Stickstoff sorgfältig aufeinander abstimmen. So entsteht eine Struktur, die die Festigkeit ferritischer Sorten mit einem Großteil der Zähigkeit und Schweißbarkeit austenitischer Sorten kombiniert. Aufgrund dieser Ausgewogenheit wird Duplex-Edelstahl immer häufiger in geschmiedeten Offshore- und chemischen Verarbeitungsarmaturen eingesetzt, die sowohl hohen mechanischen Belastungen als auch aggressiven korrosiven Umgebungen ausgesetzt sind.
Werkzeugstahl und Hochleistungslegierungselemente
Werkzeugstahl stellt das äußerste Ende der Legierungskomplexität dar, bei dem mehrere starke karbidbildende Elemente gezielt kombiniert werden, um eine Verschleißfestigkeit und Hitzebeständigkeit zu erreichen, die weit über das hinausgeht, was standardmäßiger legierter Stahl bieten kann.
Kaltarbeitsstahl
Kaltarbeitssorten wie D2 basieren auf einem hohen Chromgehalt, oft 11 bis 13 %, in Kombination mit einem erhöhten Kohlenstoffgehalt, um in der gesamten Mikrostruktur reichlich Hartchromkarbide zu bilden. Diese Karbide verleihen dem Stahl eine außergewöhnliche Widerstandsfähigkeit gegen abrasiven Verschleiß in Anwendungen wie Schneidwerkzeugen und Schermessern, obwohl das hohe Karbidvolumen das Material spröder machen kann als niedrig legierter Werkzeugstahl.
Warmarbeitsstahl
Warmarbeitssorten wie H13 verwenden zusammen Chrom, Molybdän und Vanadium, um einer Erweichung bei den erhöhten Temperaturen zu widerstehen, die in Druckguss- und Schmiedegesenken selbst auftreten. Da diese Matrizen wiederholt erhitzt und abgekühlt werden, während heißes Metall gegen sie gepresst oder gegossen wird, ist die Beständigkeit gegenüber thermischer Ermüdung genauso wichtig wie die Rohhärte, weshalb das Elementgleichgewicht im Warmarbeitsstahl eine anhaltende Hochtemperaturfestigkeit gegenüber einer maximalen Raumtemperaturhärte begünstigt.
Schnellarbeitsstahl
Schnellarbeitsstahl erhöht den Legierungsgehalt noch weiter und kombiniert Wolfram oder Molybdän mit Vanadium und manchmal Kobalt, um eine scharfe Schneidkante aufrechtzuerhalten, selbst wenn die Reibung die Temperatur des Werkzeugs während der Hochgeschwindigkeitsbearbeitung erhöht. Der Name spiegelt den ursprünglichen Vorteil wider, den diese Sorten gegenüber älteren einfachen Kohlenstoff-Werkzeugstählen boten, die ihre Härte verloren und schnell stumpf wurden, sobald die Schnittgeschwindigkeit und die daraus resultierende Hitze zunahmen.
Kohlenstoffäquivalent: Elemente zu einer Zahl kombinieren
Da so viele Elemente gleichzeitig die Härtbarkeit und Schweißbarkeit beeinflussen, verwenden Metallurgen eine einzige kombinierte Zahl namens Kohlenstoffäquivalent (CE), um die Gesamtwirkung der gesamten Chemie in einem Wert zusammenzufassen. Eine weit verbreitete Version der Formel fügt Kohlenstoff zu Fraktionen mit Mangan-, Chrom-, Molybdän-, Nickel- und Kupfergehalt hinzu.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Ein höherer Kohlenstoffäquivalent bedeutet, dass der Stahl widerstandsfähiger gegen Verformung ist und sich besser abnutzt, aber es bedeutet auch, dass das Material beim Schweißen anfälliger für durch Wasserstoff verursachte Risse ist und vor der Herstellung einer Schweißverbindung vorgewärmt werden muss. Geschmiedete Komponenten, die später zu einer größeren Baugruppe zusammengeschweißt werden, wie z. B. Stutzen von Druckbehältern oder strukturelle Verbindungen, werden oft mit einem maximalen Kohlenstoffäquivalent-Obergrenzenwert und nicht nur mit einem maximalen Kohlenstoffanteil angegeben, da diese einzelne Zahl die kombinierte Wirkung jedes Elements auf einmal erfasst.
Als praktischer Bezugspunkt: Normaler kohlenstoffarmer Stahl erzeugt typischerweise ein Kohlenstoffäquivalent unter 0,35 und lässt sich problemlos mit minimaler Vorwärmung schweißen. Niedriglegierte Sorten mit mittlerem Kohlenstoffgehalt wie 4140 liegen üblicherweise zwischen 0,55 und 0,70 und erfordern beim Schweißen eine mäßige Vorwärmung und eine kontrollierte Zwischenlagentemperatur. Werkzeugstahl und hochlegierte Schmiedesorten können den Kohlenstoffäquivalentwert auf über 0,90 drücken, wobei an diesem Punkt das Schweißen im Allgemeinen gänzlich vermieden wird und stattdessen eine mechanische Verbindung oder der Austausch des geschmiedeten Teils als ein einziges Stück erfolgt.
Warum eine präzise Elementkontrolle für geschmiedete Stahlteile wichtig ist
Bei einem Schmiedevorgang wird eine enorme Druckkraft auf einen erhitzten Knüppel ausgeübt, und jede Inkonsistenz in der Elementverteilung zeigt sich sofort als Rissbildung, Rissbildung oder ungleichmäßiger Kornfluss. Walzwerke, die Knüppel zum Schmieden liefern, haben in der Regel engere Toleranzen für Mangan, Schwefel und Phosphor als Walzwerke, die Stahl für einfach gewalzte Bleche produzieren, da der Schmiedeprozess alle Schwachstellen am Punkt der maximalen Verformung konzentriert. Ein Knüppel mit leicht erhöhtem Schwefelgehalt, der in einem gewalzten Blech kein sichtbares Problem darstellen würde, kann beim Schlagen unter einem Schmiedehammer vollständig auseinanderbrechen.
Dies ist auch der Grund, warum seriöse Schmiedelieferanten jede Stahlschmelze testen und die chemische Zusammensetzung jeder Charge aufbewahren, anstatt sich auf eine allgemeine Sortenspezifikation zu verlassen. Käufer, die geschmiedete Flansche, Kupplungen, Ventilkörper oder Antriebswellen beziehen, profitieren davon, wenn sie die tatsächliche Wärmeanalyse anfordern, da diese die tatsächlichen Prozentsätze jedes Elements offenlegt und nicht nur den in einem Katalog abgedruckten Nennbereich.
Die Elementkonsistenz wirkt sich auch auf die nachgelagerte Bearbeitung nach dem Schmieden aus. Ein geschmiedetes Teil mit getrennten Mangansulfideinschlüssen kann ungleichmäßig bearbeitet werden, was zu einer ungleichmäßigen Oberflächengüte und beschleunigtem Werkzeugverschleiß in einigen Bereichen desselben Bauteils führt. Käufer, die unerklärliche Unterschiede in der Bearbeitungsleistung bei vermeintlich identischen Schmiedeteilen feststellen, führen die Ursache oft auf eine inkonsistente Elementverteilung innerhalb des Originalbarrens und nicht auf einen Fehler im Bearbeitungsprozess selbst zurück.
Häufig gestellte Fragen
Was ist neben Eisen das wichtigste Element in Stahl?
Kohlenstoff ist das einflussreichste Element, da es Härte, Festigkeit und Duktilität direkter steuert als jeder andere Zusatz. Jedes andere Element wird über die Eisen-Kohlenstoff-Beziehung geschichtet, um eine bestimmte Eigenschaft zu optimieren.
Kann Stahl überhaupt ohne Kohlenstoff existieren?
Nicht nach der Standarddefinition. Eine sehr kohlenstoffarme Legierung, manchmal mit weniger als 0,01 % Kohlenstoff, wie z. B. Maraging-Stahl, wird technisch als Stahl klassifiziert, da sie immer noch auf einer durch andere Mechanismen verstärkten Eisenmatrix beruht, die überwiegende Mehrheit des kommerziellen Stahls jedoch einen messbaren Kohlenstoffgehalt enthält.
Warum enthält Edelstahl so viel Chrom?
Chrom content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Bedeutet ein höherer Legierungsgehalt immer stärkeren Stahl?
Nicht unbedingt. Legierungselemente verändern bestimmte Eigenschaften und erhöhen nicht einfach nur die Festigkeit. Nickel beispielsweise verbessert in erster Linie die Zähigkeit und das Verhalten bei niedrigen Temperaturen und nicht die Rohhärte, während Chrom hauptsächlich die Verschleißfestigkeit und Korrosionsbeständigkeit verbessert. Die richtige Kombination hängt ganz davon ab, wie das fertige Teil verwendet wird.
Warum geben Schmiedeteile genaue Elementprozentsätze an und nicht nur den Sortennamen?
Denn bereits kleine Abweichungen des Mangan-, Schwefel- oder Phosphorgehalts innerhalb des für eine Güteklasse zulässigen Bereichs können das Verhalten des Knüppels unter Druckkräften beim Schmieden verändern. Dank der exakten Wärmechemie können Ingenieure den Kornfluss, das Risiko von Rissen und die Reaktion auf die Wärmebehandlung nach dem Schmieden mit viel größerer Genauigkeit vorhersagen als anhand eines Sortennamens allein.
Was passiert, wenn der Schwefelgehalt im Stahl vor dem Schmieden zu hoch ist?
Überschüssiger Schwefel reagiert mit Eisen unter Bildung von Eisensulfid, das bei einer viel niedrigeren Temperatur schmilzt als die umgebende Stahlmatrix. Beim Warmschmieden können diese niedrig schmelzenden Einschlüsse dazu führen, dass der Knüppel im Inneren auseinanderreißt, ein Fehler, der als Warmbrüchigkeit bekannt ist und durch die Zugabe von genügend Mangan, um stattdessen den Schwefel zu binden, weitgehend verhindert wird.
Wird der Eisengehalt jemals auf einem Stahlspezifikationsblatt aufgeführt?
Eisen wird selten als spezifischer Prozentsatz aufgeführt, da es als Rest der Zusammensetzung nach Berücksichtigung aller anderen Elemente behandelt wird. In einer typischen Spezifikation für Kohlenstoffstahl werden die Höchstwerte für Kohlenstoff, Mangan, Phosphor, Schwefel und Silizium aufgeführt, wobei Eisen lediglich den Rest ausmacht, normalerweise 97 % bis 99 % des Gesamtgewichts.
Warum fügen einige Sorten Bor hinzu, wenn Chrom und Molybdän bereits die Härtbarkeit verbessern?
Bor is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Was ist der Unterschied zwischen einem warmgewalzten und einem geschmiedeten Produkt aus derselben Stahlsorte?
Beide gehen von der gleichen chemischen Zusammensetzung aus, aber beim Schmieden wird eine konzentrierte Druckkraft ausgeübt, die den inneren Kornfluss entlang der Form des Teils ausrichtet und alle beim Gießen verbleibenden inneren Porositäten schließt. Warmgewalztes Stangenmaterial hat eine gleichmäßigere, weniger gerichtete Kornstruktur. Bei ermüdungskritischen Komponenten führt der durch Schmieden erzielte ausgerichtete Kornfluss typischerweise zu einer besseren mechanischen Leistung, obwohl die zugrunde liegende Elementchemie identisch ist.
Wie entscheiden Ingenieure, welche Legierungselemente sie für ein neues Schmiedeteil spezifizieren?
Die Auswahl geht in der Regel von den mechanischen Anforderungen des Teils aus, wie der erforderlichen Zugfestigkeit, der Schlagzähigkeit bei der erwarteten Betriebstemperatur und der Korrosions- oder Verschleißbeständigkeit, und geht dann rückwärts zu einer Güte, deren etablierte Elementbereiche bekanntermaßen diese Eigenschaften zuverlässig liefern. Kosten, Schweißbarkeit und Bearbeitbarkeit werden neben der reinen mechanischen Leistung abgewogen, da der am höchsten legierte Stahl selten die praktischste oder wirtschaftlichste Wahl für eine bestimmte Anwendung ist.
