Woraus besteht Stahl als Legierung und warum ist er für Schmiedeteile wichtig?
Stahl ist grundsätzlich eine Legierung aus Eisen und Kohlenstoff , wobei der Kohlenstoffgehalt typischerweise zwischen 0,02 Gew.-% und etwa 2,1 Gew.-% liegt. Über diese Basispaarung hinaus enthält moderner technischer Stahl fast immer zusätzliche Legierungselemente wie Mangan, Chrom, Nickel, Molybdän, Vanadium und Silizium, die jeweils in kontrollierten Prozentsätzen hinzugefügt werden, um Härte, Zähigkeit, Verschleißfestigkeit oder Korrosionsverhalten zu verändern. Wenn diese sekundären Elemente absichtlich über Spurenwerte hinaus erhöht werden, wird das Material als klassifiziert legierter Stahl statt einfachem Kohlenstoffstahl. Diese Unterscheidung ist der Ausgangspunkt für das Verständnis von Schmiedestücken aus legiertem Stahl, da der Schmiedeprozess stark davon abhängt, wie die Grundlegierung auf Hitze, Druck und Abkühlung reagiert.
In der Praxis erhitzt eine Schmiede nicht einfach einen Stab „Stahl“ und hämmert ihn in Form. Die genaue Legierungszusammensetzung bestimmt das Schmiedetemperaturfenster, die Anzahl der erforderlichen Schmiedeschläge oder Presshübe, das Risiko von Rissen während der Verformung und die mechanische Leistung des fertigen Teils. Eine Getriebewelle aus 4140-Chrom-Molybdän-Stahl verhält sich unter dem Hammer ganz anders als ein Flansch aus einfachem 1045-Kohlenstoffstahl, obwohl beide technisch gesehen „Stahl“ sind.
Die im Stahl vorkommenden Kernlegierungselemente
Eisen allein ist relativ weich und verfügt nicht über die Festigkeit, die für anspruchsvolle mechanische Teile erforderlich ist. Kohlenstoff ist das erste Element, das Eisen hinzugefügt wird, um Stahl zu erzeugen, und es ist der größte Faktor für Härte und Festigkeit. Die meisten Schmiedestähle basieren jedoch auf einer Kombination zusammenarbeitender Elemente. Die folgende Tabelle fasst die häufigsten Legierungselemente und die Eigenschaften zusammen, die jedes einzelne davon hauptsächlich beeinflusst.
Typische Legierungselemente, die in Schmiedestählen verwendet werden, und ihre funktionelle Rolle | Element | Typischer Bereich | Primärer Effekt |
| Kohlenstoff | 0,02 % – 2,1 % | Härte und Zugfestigkeit |
| Mangan | 0,3 % – 1,9 % | Härtbarkeit, reduziert die Sprödigkeit |
| Chrom | 0,5 % – 18 % | Verschleißfestigkeit, Korrosionsbeständigkeit |
| Nickel | 0,5 % – 5 % | Zähigkeit bei niedrigen Temperaturen |
| Molybdän | 0,15 % – 0,4 % | Festigkeitserhalt bei hoher Hitze |
| Vanadium | 0,1 % – 0,3 % | Kornverfeinerung, Ermüdungsbeständigkeit |
| Silizium | 0,15 % – 2,5 % | Desoxidierendes Mittel, steigert die Elastizität |
Keines dieser Elemente funktioniert isoliert. Ein Schmiedeingenieur schaut sich seitdem das vollständige Rezept an Chrom kombiniert mit Molybdän erzeugt ein ganz anderes Schmiedeverhalten als Chrom in Kombination mit Nickel, selbst bei ähnlichen Gesamtlegierungsanteilen.

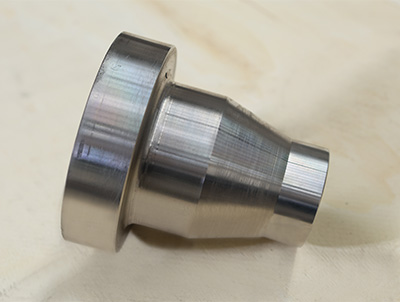

Bei einem Schmiedestück aus legiertem Stahl handelt es sich um ein Metallbauteil, das durch die Anwendung von Druckkraft auf einen erhitzten Block oder Barren aus legiertem Stahl geformt wird, wodurch sich die innere Kornstruktur verformt und entlang der Form des Teils ausrichtet, anstatt wie bei der maschinellen Bearbeitung weggeschnitten zu werden. Diese Kornausrichtung verleiht geschmiedeten Teilen ihren charakteristischen Festigkeitsvorteil gegenüber gegossenen oder bearbeiteten Äquivalenten aus derselben Legierung.
- Das Ausgangsmaterial ist ein massiver Stab, Block oder Barren aus legiertem Stahl, kein flüssiger Guss.
- Durch die Anwendung von Hitze wird der Stahl in einen verarbeitbaren plastischen Bereich gebracht, üblicherweise zwischen 1.100 °C und 1.250 °C für die meisten mittellegierten Qualitäten.
- Die mechanische Kraft eines Hammers, einer Presse oder eines Stauchers verformt das erhitzte Material in eine Matrize oder eine grobe Form.
- Der resultierende Kornfluss folgt der Kontur des Teils und verbessert so die Ermüdungslebensdauer und Schlagfestigkeit.
Wie der Schmiedeprozess tatsächlich funktioniert
Die meisten Schmiedestücke aus legiertem Stahl durchlaufen eine wiederholbare Abfolge von Stufen, bevor sie die endgültige Abmessung erreichen. Während die genauen Schritte je nach Teilegeometrie und Werkstattausrüstung variieren, ist der allgemeine Arbeitsablauf branchenweit ziemlich einheitlich.
- Schneiden und Prüfen des Knüppels auf Oberflächenfehler oder innere Hohlräume.
- Erhitzen durch Induktion oder Ofen auf den richtigen Schmiedetemperaturbereich für die jeweilige Legierung.
- Grobes Formen, oft Blockieren genannt, um die Masse in eine ungefähre Form zu bringen.
- Beenden Sie das Schmieden in einer geschlossenen oder offenen Gesenkanordnung, um eine nahezu endgültige Geometrie zu erreichen.
- Beschneiden des Gratmaterials, das an der Trennlinie der Matrize verbleibt.
- Kontrollierte Kühlung zur Vermeidung innerer Spannungsrisse.
- Wärmebehandlung wie Normalisieren, Abschrecken oder Anlassen, um die Zielhärte zu erreichen.
- Entfernung der Bearbeitungszugabe und abschließende Maßkontrolle.
Die Temperaturkontrolle während Schritt zwei ist wohl die kritischste Variable in der gesamten Kette. Wird die Legierung zu kalt geschmiedet, reißt das Korn eher, als dass es gleichmäßig fließt, und hinterlässt Mikrorisse, die visuell schwer zu erkennen sind. Wird es zu heiß geschmiedet, kommt es zu einem übermäßigen Kornwachstum, wodurch sich die Zähigkeit stillschweigend verringert, auch wenn das Teil vollkommen intakt aussieht.
Gängige legierte Stahlsorten, die beim Schmieden verwendet werden
Schmiedebetriebe greifen auf einen ziemlich konsistenten Pool an Legierungsfamilien zurück, da diese Sorten ein gut verstandenes Schmiedeverhalten und vorhersehbare Eigenschaften nach dem Schmieden aufweisen. Nachfolgend finden Sie eine Zusammenfassung der Güten, die in Schmiedezeichnungen in den Bereichen Automobil, Ölfeld, Bauwesen und allgemeiner Maschinenbau am häufigsten vorkommen.
Häufig geschmiedete legierte Stahlsorten und ihre häufige Endverwendung | Klasse Familie | Wichtige Legierungselemente | Typisches Schmiedeteil |
| 41xx (Chrom-Molybdän) | Chrom, molybdenum | Getriebewellen, Pleuel |
| 86xx (Nickel-Chrom-Moly) | Nickel, Chrom, Molybdän | Zahnräder, Getriebeteile |
| 43xx (Nickel-Chrom-Moly) | Nickel, Chrom, Molybdän | Flugzeugfahrwerk, hochbeanspruchte Wellen |
| 51xx (Chrom) | Chrom | Lagerringe, Federn |
| 93xx (Nickel-Chrom-Moly) | Nickel, Chrom, Molybdän | Schwere LKW-Achsen, Ritzel |
Die obige Namenskonvention folgt dem weit verbreiteten zweistelligen plus zweistelligen Zahlensystem, wobei die ersten beiden Ziffern auf die Legierungsfamilie verweisen und die letzten beiden Ziffern den ungefähren Kohlenstoffgehalt in Hundertstel Prozent angeben. Eine Note, die beispielsweise auf „40“ endet, weist auf einen Kohlenstoffgehalt von etwa 0,40 % hin.
Vorteile der mechanischen Eigenschaften von geschmiedetem legiertem Stahl
Der Grund, warum Ingenieure für kritische tragende Teile Schmiedeteile statt Gussteile oder schwere Bearbeitung vorschreiben, liegt in der inneren Kornstruktur. Beim Schmieden werden die inneren Körner des Metalls komprimiert und gedehnt, um der Außenkontur des Teils zu folgen, anstatt wie bei einem Gussstück zufällig ausgerichtet zu sein.
Dieser gerichtete Kornfluss erhöht die Ermüdungsbeständigkeit erheblich im Vergleich zu Gussteilen mit identischer chemischer Zusammensetzung, da sich Risse schwerer über ausgerichtete Korngrenzen ausbreiten können. Geschmiedete Teile aus legiertem Stahl weisen typischerweise Folgendes auf:
- Höhere Schlagzähigkeit, insbesondere bei niedrigen Umgebungstemperaturen.
- Bessere Ermüdungslebensdauer bei wiederholter zyklischer Belastung, was für rotierende Wellen und Zahnräder von großer Bedeutung ist.
- Weniger innere Hohlräume oder Porosität im Vergleich zu Sand- oder Feingussteilen.
- Konsistentere Härte nach der Wärmebehandlung im gesamten Querschnitt.
Eine häufig zitierte technische Faustregel besagt, dass ein ordnungsgemäß geschmiedetes und wärmebehandeltes Teil aus legiertem 4140-Stahl eine etwa 20 bis 30 % höhere Ermüdungsfestigkeit erreichen kann als ein entsprechendes Gussstahlteil mit der gleichen Nennzusammensetzung, was hauptsächlich auf das Fehlen von Gussporosität und das Vorhandensein eines ausgerichteten Kornflusses zurückzuführen ist.
Freiform- oder Gesenkschmieden für legierten Stahl
Nicht jedes Schmiedestück aus legiertem Stahl durchläuft die gleiche Formgebungsmethode. Die Wahl zwischen Freiform- und Gesenkschmieden hängt von der Teilegröße, dem Produktionsvolumen und der geometrischen Komplexität ab.
Vergleich von Freiform- und Gesenkschmieden für Teile aus legiertem Stahl | Faktor | Freiformschmieden | Gesenkschmieden |
| Typische Teilegröße | Große, schwere Schäfte und Blöcke | Kleine bis mittelgroße komplexe Formen |
| Maßgenauigkeit | Niedriger, erfordert mehr Bearbeitung | Höher, näher an der Endform |
| Werkzeugkosten | Niedrige, minimale dedizierte Matrizen | Höhere, kundenspezifische Matrizensätze erforderlich |
| Bestes Produktionsvolumen | Einzelstücke in geringer Stückzahl | Läufe mit mittlerem bis hohem Volumen |
Eine Wärmebehandlung nach dem Schmieden verändert alles
Ein frisch geschmiedetes Teil aus legiertem Stahl wird selten so wie es ist verwendet. Der Schmiedeprozess selbst hinterlässt innere Spannungen und eine Kornstruktur, die zwar ausgerichtet ist, aber dennoch durch Wärmebehandlung verfeinert werden muss, um die genauen Härte- und Zähigkeitsziele der technischen Zeichnung zu erreichen.
Das Normalisieren ist oft der erste Schritt, bei dem das Teil erneut auf knapp über seine kritische Umwandlungstemperatur erhitzt und an der Luft abgekühlt wird, um Schmiedespannungen abzubauen und die Korngröße zu verfeinern. Für Teile, die eine höhere Festigkeit erfordern, folgt ein Abschrecken und Anlassen, bei dem durch schnelles Abkühlen in Öl oder Wasser eine harte martensitische Struktur entsteht und ein anschließender Anlasszyklus bei einer niedrigeren Temperatur genügend Duktilität wiederherstellt, um Sprödigkeit zu verhindern.
Der spezifische Legierungsgehalt bestimmt direkt, wie das Teil auf diese Zyklen reagiert. Molybdän und Chrom erhöhen beide die Härtbarkeit Dies bedeutet, dass der Stahl in größerer Tiefe gehärtet werden kann, ohne dass ein extrem schnelles Abschrecken erforderlich ist, was das Risiko von Rissen bei Schmiedestücken mit größerem Querschnitt verringert.

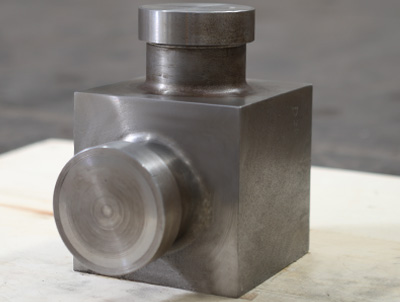

Wo tatsächlich Schmiedeteile aus legiertem Stahl verwendet werden
Da geschmiedeter legierter Stahl Festigkeit, Zähigkeit und vorhersehbares Ermüdungsverhalten vereint, kommt er in fast allen Bereichen zum Einsatz, in denen rotierende, tragende oder stoßanfällige Komponenten zum Einsatz kommen.
- Antriebsstrangteile für Kraftfahrzeuge, einschließlich Kurbelwellen, Pleuel und Achswellen.
- Bolzen, Buchsen und Schaufelzähne für schwere Baumaschinen.
- Verbindungen, Kupplungen und Bohrlochwerkzeugkörper für Ölfeldbohrwerkzeuge.
- Hauptwellen und Getriebeeinbauten von Windkraftanlagen.
- Räder, Achsen und Kupplungsgelenke für den Schienentransport.
- Industriegetriebe, Pumpenwellen und Ventilkörper für den Hochdruckbetrieb.
Eine besondere Erwähnung verdienen die Hauptwellen von Windkraftanlagen, da diese Komponenten mehrere Tonnen wiegen können und über eine Lebensdauer von 20 Jahren Millionen von Lastzyklen standhalten müssen. Daher ist geschmiedeter legierter Stahl mit kontrolliertem Kornfluss im Wesentlichen die einzig realistische Materialwahl für diese Anwendung.
Vorteile der Wahl von geschmiedetem legiertem Stahl gegenüber Alternativen
Wenn ein Ingenieur geschmiedeten legierten Stahl gegen Guss- oder Plattenfertigung abwägt, sind in der Regel einige praktische Vorteile ausschlaggebend für seine Entscheidung.
Kraft-Gewicht-Effizienz
Da geschmiedeter legierter Stahl eine höhere Festigkeit pro Masseneinheit erreicht als Gussteile aus reinem Kohlenstoffstahl, können Konstrukteure häufig die Querschnittsabmessungen reduzieren und gleichzeitig die Belastungsanforderungen erfüllen, wodurch das Gesamtgewicht des Teils eingespart wird, ohne dass die Sicherheitsmarge darunter leidet.
Vorhersehbares Kornverhalten
Da die Kornstruktur der Gesenkform auf wiederholbare Weise folgt, können Qualitätskontrollteams vorhersagen, wo die stärksten und schwächsten Ausrichtungen sein werden, bevor das Teil die Schmiede überhaupt verlässt, was zuverlässigere technische Berechnungen unterstützt.
Reduzierte interne Mängel
Die Druckbeschaffenheit des Schmiedens neigt dazu, kleine innere Hohlräume zu schließen, die sich andernfalls während der Erstarrung in einem Gussprozess bilden könnten, was zu weniger versteckten Defekten führt, die später unter zyklischer Belastung zu Rissen führen könnten.
Qualitätsprüfungen, die üblicherweise an Schmiedestücken aus legiertem Stahl durchgeführt werden
Bevor ein Schmiedeteil verschickt wird, führen die meisten Werkstätten eine Reihe von Prüfungen durch, um sicherzustellen, dass das Teil den Zeichnungsanforderungen entspricht und keine Anzeichen von inneren oder oberflächlichen Fehlern aufweist.
Typische Prüfmethoden für fertige Schmiedestücke aus legiertem Stahl | Inspektionsmethode | Was es erkennt |
| Magnetpulverprüfung | Oberflächen- und oberflächennahe Risse |
| Ultraschallprüfung | Interne Hohlräume, Einschlüsse |
| Härteprüfung | Bestätigt das Ergebnis der Wärmebehandlung |
| Maßprüfung | Geometrische Genauigkeit im Vergleich zur Zeichnung |
| Analyse der chemischen Zusammensetzung | Bestätigt, dass der Legierungsgrad mit der Spezifikation übereinstimmt |
Auswahl der richtigen Legierung für ein Schmiedeteil
Bei der Auswahl einer legierten Stahlsorte für ein Schmiedestück geht es selten darum, die „stärkste“ verfügbare Option auszuwählen. Stattdessen ist es ein Balanceakt zwischen Festigkeit, Zähigkeit, Kosten und der Reaktionsfähigkeit der Legierung auf Schmiedetemperaturen.
Teile, die bei niedrigen Temperaturen einer hohen Stoßbelastung ausgesetzt sind, wie z. B. Komponenten von Bergbaumaschinen, tendieren aus diesem Grund häufig zu nickelhaltigen Sorten Nickel verbessert die Zähigkeit, ohne die Schmiedeschwierigkeiten dramatisch zu erhöhen . Teile, die anhaltend hoher Hitze ausgesetzt sind, wie beispielsweise Komponenten des Abgassystems oder bestimmte Pumpenwellen, bevorzugen tendenziell molybdänhaltige Sorten, da Molybdän dazu beiträgt, dass der Stahl bei erhöhter Betriebstemperatur nicht erweicht.
Auch die Kosten spielen eine echte Rolle. Geradlinige Schmiedestücke aus Kohlenstoffstahl sind nach wie vor die kostengünstigste Option, aber wenn ein Teil eine höhere Ermüdungslebensdauer, Verschleißfestigkeit oder Zähigkeit benötigt, die über das hinausgeht, was Kohlenstoff und Mangan allein bieten können, werden die zusätzlichen Kosten für Chrom, Nickel oder Molybdän normalerweise durch eine längere Lebensdauer und weniger Ausfälle vor Ort gerechtfertigt.
Häufig gestellte Fragen zu Stahllegierungen und Schmiedeteilen
Woraus ist Stahl eigentlich eine Legierung?
Stahl ist im Grunde eine Legierung aus Eisen und Kohlenstoff, wobei Kohlenstoff normalerweise weniger als 2,1 % des Gesamtgewichts ausmacht. Die meisten Handels- und Industriestähle enthalten außerdem zusätzliche Elemente wie Mangan, Silizium, Chrom, Nickel oder Molybdän, um bestimmte mechanische Eigenschaften anzupassen.
Ist legierter Stahl stärker als normaler Kohlenstoffstahl?
In den meisten Fällen ja. Das Hinzufügen von Elementen wie Chrom, Nickel oder Molybdän erhöht im Allgemeinen die Härtbarkeit und Zähigkeit über das hinaus, was normaler Kohlenstoffstahl erreichen kann, insbesondere nach einer ordnungsgemäßen Wärmebehandlung, obwohl die genaue Festigkeitssteigerung von der spezifischen Legierungsrezeptur und der angewandten Behandlung abhängt.
Warum wird bei kritischen Teilen aus legiertem Stahl das Schmieden dem Gießen vorgezogen?
Beim Schmieden wird die innere Kornstruktur entlang der Form des Teils ausgerichtet und die innere Porosität wird tendenziell durch die Druckkraft geschlossen, was im Allgemeinen zu einer höheren Ermüdungsbeständigkeit und Schlagzähigkeit im Vergleich zu einem Gussteil mit identischer chemischer Zusammensetzung führt.
Lässt sich jede legierte Stahlsorte auf die gleiche Weise schmieden?
Nein. Jede Sorte hat ein eigenes Schmiedetemperaturfenster und eine unterschiedliche Rissempfindlichkeit. Sorten mit höherem Chrom- oder Nickelgehalt erfordern beispielsweise oft eine strengere Temperaturkontrolle, um Oberflächenrisse während der Verformung zu vermeiden.
Was passiert, wenn ein Schmiedestück aus legiertem Stahl anschließend nicht wärmebehandelt wird?
Ohne eine ordnungsgemäße Wärmebehandlung weist ein geschmiedetes Teil in der Regel eine ungleichmäßige innere Spannung und eine nicht verfeinerte Kornstruktur auf, was dazu führen kann, dass Härte und Zähigkeit weit unter den Werten liegen, die die Legierung tatsächlich liefern kann.
Wie ist die Größe eines Schmiedeteils begrenzt?
Die Größe wird hauptsächlich durch die Tonnagekapazität des verfügbaren Hammers oder der Presse begrenzt und dadurch, wie gleichmäßig die Wärme über einen großen Querschnitt während der Umformung aufrechterhalten werden kann, da eine ungleichmäßige Temperatur über einen großen Barren zu einem inkonsistenten Kornfluss führen kann.
Können Schmiedeteile aus legiertem Stahl nachgeschmiedet werden, wenn ein Fehler passiert?
In vielen Fällen kann ein Teil wieder erhitzt und neu geschmiedet werden, wenn es keine Risse aufweist. Wiederholte Erhitzungszyklen können jedoch das Kornwachstum fördern, sodass Werkstätten im Allgemeinen die Anzahl der Wiedererwärmungen eines einzelnen Stücks begrenzen, bevor die Qualität zu leiden beginnt.
Wichtige Erkenntnisse zu Stahllegierungen und geschmiedeten Komponenten
Stahl beginnt als Legierung aus Eisen und Kohlenstoff, und sobald zusätzliche Elemente wie Chrom, Nickel oder Molybdän in nennenswerten Mengen hinzugefügt werden, wird er zu legiertem Stahl mit einer Reihe deutlicher mechanischer Vorteile. Wenn dieser legierte Stahl durch Schmieden statt durch Gießen oder schwere Zerspanung geformt wird, erhält das resultierende Teil einen gerichteten Kornfluss, eine geringere innere Porosität und eine im Allgemeinen höhere Ermüdungslebensdauer. Genau aus diesem Grund bleibt geschmiedeter legierter Stahl die Standardwahl für Wellen, Zahnräder und andere rotierende oder tragende Komponenten mit hoher Beanspruchung in der Schwerindustrie.
Um ein zuverlässiges Schmiedeteil zu erhalten, kommt es letztendlich darauf an, dass drei Dinge zusammenwirken: die Wahl einer Legierung, die für die Betriebsbedingungen geeignet ist, die Kontrolle der Schmiedetemperatur genau genug, um Risse oder übermäßiges Kornwachstum zu vermeiden, und die Anwendung der richtigen Wärmebehandlung nach dem Schmieden, um das volle Potenzial der Legierung auszuschöpfen.
