+86-13915203580

Welche Legierungen gibt es in Stahl? Ein vollständiger Leitfaden zur Stahlzusammensetzung

Home / Nachricht / Branchennachrichten / Welche Legierungen gibt es in Stahl? Ein vollständiger Leitfaden zur Stahlzusammensetzung

Welche Legierungen gibt es in Stahl? Ein vollständiger Leitfaden zur Stahlzusammensetzung

Welche Legierungen gibt es in Stahl? Die direkte Antwort

Stahl ist grundsätzlich eine Legierung aus Eisen und Kohlenstoff , aber moderne Stahlsorten enthalten eine Vielzahl zusätzlicher Legierungselemente, die ihre mechanischen, thermischen und chemischen Eigenschaften bestimmen. Zu den häufigsten Legierungselementen in Stahl gehören Kohlenstoff (C), Mangan (Mn), Silizium (Si), Chrom (Cr), Nickel (Ni), Molybdän (Mo), Vanadium (V), Wolfram (W), Kobalt (Co), Kupfer (Cu), Titan (Ti), Niob (Nb) und Bor (B). Jedes Element wird in präzisen Mengen hinzugefügt – manchmal nur 0,001 Gewichtsprozent –, um gezielte Leistungsmerkmale zu erreichen.

Normaler Kohlenstoffstahl enthält nur Eisen, Kohlenstoff und Spurenverunreinigungen. Im Gegensatz dazu wird legierter Stahl absichtlich mit einem oder mehreren dieser Elemente angereichert. Das resultierende Material kann auf extreme Härte, Korrosionsbeständigkeit, Hochtemperaturstabilität oder überragende Zähigkeit ausgelegt werden – was legierte Stähle zum Material der Wahl in den Bereichen Luft- und Raumfahrt, Automobil, Energie und Schwerindustrie macht. In Stahlschmieden Insbesondere bestimmt die Legierungschemie einer Stahlsorte direkt, wie sie auf Hitze, Verformung und Wärmebehandlung nach dem Schmieden reagiert.

Kohlenstoff: Das Hauptlegierungselement in jeder Stahlsorte

Kohlenstoff ist das bestimmende Element, das reines Eisen in Stahl umwandelt. Sein Inhalt reicht typischerweise von 0,02 % bis 2,14 Gew.-% hat einen dramatischeren Einfluss auf die Eigenschaften von Stahl als jedes andere einzelne Element. Ein zunehmender Kohlenstoffgehalt erhöht die Härte und Zugfestigkeit, verringert jedoch die Duktilität und Schweißbarkeit.

Stahl wird basierend auf dem Kohlenstoffgehalt in drei große Kategorien eingeteilt:

  • Kohlenstoffarmer Stahl (Flussstahl): 0,05 %–0,30 % Kohlenstoff. Sehr duktil, leicht zu schweißen, häufig für Strukturanwendungen und Bleche verwendet.
  • Stahl mit mittlerem Kohlenstoffgehalt: 0,30 %–0,60 % Kohlenstoff. Ausgewogene Festigkeit und Duktilität, weit verbreitet in Wellen, Zahnrädern und Schmiedeteilen, die eine mäßige Härte erfordern.
  • Kohlenstoffstahl: 0,60 %–1,00 % Kohlenstoff. Hohe Härte und Verschleißfestigkeit, verwendet in Schneidwerkzeugen, Federn und hochfestem Draht.
  • Ultrahochkohlenstoffstahl: 1,00 %–2,14 % Kohlenstoff. Extrem hart, aber spröde; Wird in speziellen Schneidanwendungen und in der historischen Klingenherstellung verwendet.

Beim Schmieden von Stahl wird der Kohlenstoffgehalt sorgfältig ausgewählt, da Stähle mit höherem Kohlenstoffgehalt eine strengere Temperaturkontrolle während des Schmiedeprozesses erfordern. Sorten mit mittlerem Kohlenstoffgehalt wie AISI 1040 oder 1045 gehören beispielsweise zu den am häufigsten geschmiedeten Stählen, da sie genügend Festigkeit für mechanische Komponenten bieten und gleichzeitig bei Schmiedetemperaturen zwischen 1100 °C und 1250 °C bearbeitbar bleiben.

Mangan: Das wesentliche Hintergrundlegierungselement

Mangan ist in nahezu allen handelsüblichen Stahlsorten enthalten, typischerweise in Konzentrationen dazwischen 0,25 % und 1,65 % . Es erfüllt mehrere wichtige metallurgische Funktionen, die oft übersehen werden, gerade weil sie im Hintergrund agieren.

Mangan wirkt bei der Stahlherstellung als Desoxidationsmittel und verbindet sich mit Sauerstoff und Schwefel zu stabilen Einschlüssen, die aus der Schmelze schwimmen. Ohne Mangan würde Schwefel an den Korngrenzen Eisensulfid bilden, was zu einem Phänomen namens „Hot Shortness“ führen würde – einer katastrophalen Sprödigkeit, die bei erhöhten Temperaturen auftritt und Stahl für Warmumformprozesse wie das Schmieden ungeeignet macht. Durch die Bildung von Mangansulfid (MnS) bleibt der Stahl auch bei Schmiedetemperaturen bearbeitbar.

Neben seiner Rolle bei der Warmumformbarkeit erhöht Mangan auch die Härtbarkeit, was bedeutet, dass der Stahl durch Wärmebehandlung tiefer gehärtet werden kann. Ein Stahl mit 1,5 % Mangan wie AISI 1541 weist eine wesentlich bessere Härtbarkeit auf als eine vergleichbare Sorte mit nur 0,5 % Mangan. Stähle mit hohem Mangangehalt (Hadfield-Stahl, 11–14 % Mn) sind ein Extremfall: Sie werden außergewöhnlich zäh und erhärten unter Stoßbelastung schnell, was sie für Brecher, Bergbaumaschinen und Bahnübergänge nützlich macht.

Chrom: Die Legierung, die Stahl rostfrei macht

Chrom ist wohl das bekannteste Legierungselement in Stahl, vor allem aufgrund seiner Rolle in Edelstahl. Ein Chromgehalt von mindestens 10,5 % bewirkt die Bildung einer passiven Chromoxidschicht auf der Stahloberfläche und sorgt so für eine robuste Korrosionsbeständigkeit in einer Vielzahl von Umgebungen. Edelstahlsorten wie 304 (18 % Cr, 8 % Ni) und 316 (16 % Cr, 10 % Ni, 2 % Mo) sind die Benchmark-Materialien in der Lebensmittelverarbeitung, medizinischen Geräten und Schiffsausrüstung.

Der Beitrag von Chrom geht jedoch weit über die Korrosionsbeständigkeit hinaus. Selbst bei geringeren Konzentrationen von 0,5 %–3,0 % erhöht Chrom die Härtbarkeit, Verschleißfestigkeit und Warmfestigkeit deutlich. Chrom bildet in der Stahlmatrix harte Karbide, die dem Abrieb widerstehen und die Härte bei erhöhten Betriebstemperaturen aufrechterhalten. Dies macht chromhaltige legierte Stähle in Werkzeugstählen und Lagerstählen sehr wertvoll. Beispielsweise enthält AISI 52100 – der weltweit am häufigsten verwendete Wälzlagerstahl – etwa 1,5 % Chrom, was zu der feinen Karbidverteilung beiträgt, die für seine außergewöhnliche Kontaktermüdungsbeständigkeit verantwortlich ist.

Bei Stahlschmiedeanwendungen werden Chrom-Molybdän-Stähle (Cr-Mo) wie AISI 4130 und 4140 häufig für geschmiedete Druckbehälter, Antriebswellen und Strukturkomponenten verwendet. Die Kombination aus Chrom und Molybdän verleiht diesen Stählen nach einer Wärmebehandlung durch Abschrecken und Anlassen eine hervorragende Härtbarkeit und Zähigkeit, wodurch geschmiedete Cr-Mo-Teile unter zyklischer Belastung äußerst zuverlässig sind.

Nickel: Zähigkeit und Leistung bei niedrigen Temperaturen

Nickel ist eines der wenigen Legierungselemente, das die Zähigkeit verbessert, ohne die Duktilität wesentlich zu verringern. Es stabilisiert die Austenitphase, verfeinert die Kornstruktur und senkt die Übergangstemperatur von duktil zu spröde – eine Eigenschaft von entscheidender Bedeutung für Stahlkomponenten, die in Umgebungen mit Minusgraden eingesetzt werden, wie z. B. kryogene Lagertanks, Polarinfrastruktur und Bohrausrüstung in der Arktis.

Bei Konzentrationen von 1,0 %–4,0 % Nickel erhöht die Schlagzähigkeit insbesondere bei niedrigen Temperaturen erheblich. Nickelstahlsorten wie ASTM A203 (mit 2,25 % oder 3,5 % Ni) sind speziell für Druckbehälter im Tieftemperaturbetrieb konzipiert. Bei noch höheren Konzentrationen erreichen Maraging-Stähle (18 % Ni) Streckgrenzen von über 2000 MPa bei gleichzeitig guter Bruchzähigkeit – eine Kombination, die mit Kohlenstoff allein praktisch nicht zu erreichen ist.

Nickel ist auch ein wichtiger Stabilisator in austenitischen Edelstählen und gleicht die ferritfördernde Tendenz von Chrom aus. Das Eisen-Chrom-Nickel-Gleichgewicht in Sorten wie 304 und 316 erzeugt eine vollständig austenitische Mikrostruktur, die selbst bei kryogenen Temperaturen unmagnetisch und äußerst korrosionsbeständig bleibt.

Aus der Sicht des Stahlschmiedens gehören nickelhaltige Legierungen wie AISI 4340 (Ni-Cr-Mo-Stahl) zu den am häufigsten geschmiedeten Hochleistungsgüten. Geschmiedete 4340-Komponenten – Kurbelwellen, Fahrwerksteile, Hochleistungsachsen – profitieren vom Beitrag von Nickel zur Zähigkeit, insbesondere nach dem Härten und Anlassen.

Molybdän: Härtbarkeit, Kriechfestigkeit und Warmfestigkeit

Molybdän ist eines der wirksamsten Härtungsmittel in legiertem Stahl und bereits in geringen Konzentrationen aktiv 0,15 %–0,30 % . Sein Einfluss auf die Härtbarkeit pro Gewichtseinheit ist etwa fünfmal größer als der von Chrom. Dies bedeutet, dass kleine Molybdänzusätze deutlich größere Chrom- oder Manganzusätze ersetzen können, was es bei der Stahlkonstruktion wirtschaftlich wertvoll macht.

Molybdän unterdrückt außerdem die Anlassversprödung, ein Phänomen, bei dem bestimmte legierte Stähle nach dem Anlassen im Temperaturbereich von 375 °C bis 575 °C spröde werden. Durch die Hemmung dieses Versprödungsmechanismus ermöglicht Molybdän Stahlherstellern, chromhaltige Stähle sicher auf optimale Zähigkeit zu tempern, ohne dass die Gefahr eines Sprödbruchs während des Betriebs besteht.

Bei höheren Konzentrationen verbessert Molybdän die Kriechfestigkeit – die Fähigkeit, langsamer Verformung unter anhaltender Belastung bei erhöhten Temperaturen zu widerstehen – erheblich. Chrom-Molybdän- und Chrom-Molybdän-Vanadium-Stähle, die in Kraftwerkskesseln, Dampfleitungen und Turbinenkomponenten verwendet werden, enthalten typischerweise 0,5–1,0 % Mo, was einen langfristigen Einsatz bei Temperaturen über 500 °C ermöglicht.

Beim Schmieden von Stahl sind molybdänhaltige Sorten wie 4140 (0,15–0,25 % Mo) und 4340 (0,20–0,30 % Mo) die Standardauswahl für kritische Schmiedeteile. Der Molybdängehalt sorgt dafür, dass Schmiedestücke mit großem Querschnitt während der Wärmebehandlung durchgehärtet werden können, wodurch von der Oberfläche bis zum Kern konsistente mechanische Eigenschaften schwerer Schmiedestücke wie Pressenrahmen, Eisenbahnachsen und Ölfeldkomponenten entstehen.

Vanadium: Kornverfeinerung und Ausfällungshärtung

Vanadium wird in Konzentrationen verwendet, die typischerweise zwischen liegen 0,05 % und 0,30 % , doch sein Einfluss auf die Stahlmikrostruktur steht in keinem Verhältnis zu seiner Menge. Es bildet äußerst stabile Karbide und Nitride – Vanadiumkarbid (VC) und Vanadiumnitrid (VN) –, die Korngrenzen fixieren und das Kornwachstum während der Warmumformung und Wärmebehandlung hemmen. Das Ergebnis ist eine feinere Korngröße, die gleichzeitig Festigkeit und Zähigkeit verbessert.

Vanadium ist ein Grundelement in mikrolegierten Stählen (auch als hochfeste niedriglegierte Stähle oder HSLA-Stähle bezeichnet), wo seine ausscheidungsverfestigende Wirkung das Erreichen von Streckgrenzen von 500–700 MPa ohne herkömmliches Härten und Anlassen ermöglicht. Dies ist wirtschaftlich von Bedeutung, da HSLA-Stähle ohne zusätzliche Wärmebehandlung direkt auf ihre endgültigen Eigenschaften gewalzt oder geschmiedet werden können, was die Produktionskosten senkt.

In Werkzeugstählen wird Vanadium in höheren Konzentrationen von 1–5 % verwendet, um harte Vanadiumkarbide zu erzeugen, die die Verschleißfestigkeit erheblich verbessern. Schnellarbeitsstahlsorten wie M2 enthalten etwa 1,8 % Vanadium, was dazu beiträgt, dass sie die Schneidhärte bei Temperaturen von bis zu 600 °C, die während der Bearbeitung entstehen, beibehalten.

Für Stahlschmiedebetriebe stellen vanadiummikrolegierte Sorten einen erheblichen Effizienzvorteil dar. Geschmiedete Automobilteile wie Pleuel und Kurbelwellen aus mikrolegierten Vanadiumstählen können direkt aus der Schmiedepresse luftgekühlt werden, wodurch der kostspielige Vergütungszyklus vollständig entfällt und dennoch die erforderlichen mechanischen Eigenschaften erreicht werden.

Silizium: Desoxidation und elastische Eigenschaften

Silizium ist in praktisch allen Stahlsorten als Rückstand aus dem Stahlherstellungsprozess vorhanden, typischerweise in Mengen von 0,15 %–0,35 % in Baustählen. Seine Hauptaufgabe besteht in der Desoxidationsmittel – Silizium hat eine starke Affinität zu Sauerstoff und bildet Siliziumdioxid (SiO₂)-Einschlüsse, die beim Raffinieren entfernt werden, was zu saubererem, festerem Stahl führt.

Bei höheren Siliziumkonzentrationen von 0,5 %–2,0 % erhöht Silizium die Elastizitätsgrenze und Ermüdungsbeständigkeit des Stahls. Diese Eigenschaft wird bei Federstählen ausgenutzt, wo Sorten wie SAE 9260 (1,8 %–2,2 % Si) den Beitrag von Silizium nutzen, um eine hohe Streckgrenze aufrechtzuerhalten und bleibender Verformung unter zyklischer Belastung zu widerstehen. Ventilfedern, Aufhängungsfedern und Schienenklemmen basieren auf Silizium-Mangan-Federstählen, um wiederholte Stöße zu absorbieren, ohne sich zu verformen.

Silizium spielt auch eine besondere Rolle in Elektrostählen (Transformatorstählen), wo Konzentrationen von 1–4 % Si Energieverluste durch Wirbelströme und Hysterese drastisch reduzieren. Kornorientierter Siliziumstahl – das Kernmaterial in elektrischen Transformatoren – verwendet etwa 3,2 % Si, um hochgerichtete magnetische Eigenschaften zu erzielen.

Wolfram und Kobalt: Grundlagen des Schnellarbeitsstahls

Wolfram und Kobalt werden hauptsächlich mit Schnellarbeitsstählen und Speziallegierungen in Verbindung gebracht, die für extreme Betriebsbedingungen ausgelegt sind. Wolfram bildet sehr harte, stabile Wolframcarbide, die ihre Härte auch bei erhöhten Temperaturen behalten, wodurch wolframhaltige Werkzeugstähle Schnittvorgänge mit Geschwindigkeiten durchführen können, bei denen gewöhnliche Kohlenstoff-Werkzeugstähle ihre Härte verlieren und erweichen würden.

Der klassische T1-Schnellarbeitsstahl enthält 18 % Wolfram , zusammen mit 4 % Chrom, 1 % Vanadium und 0,7 % Kohlenstoff. Diese Legierungszusammensetzung ergibt ein Werkzeug, das bei Temperaturen bis zu 550 °C eine Schneidhärte von über HRC 60 beibehält. Bei der Entwicklung von Schnellarbeitsstählen der M-Serie wurde ein Großteil des Wolframs durch Molybdän ersetzt (bis zu 9,5 % Mo in M1), was eine gleichwertige Leistung bei geringeren Legierungskosten bietet.

Kobalt erhöht in Konzentrationen von 5–12 % die Warmhärte von Schnellarbeitsstählen weiter, indem es den Widerstand der Matrix gegen Erweichung bei Rotglut erhöht. Sorten wie M42 (8 % Co) und T15 (5 % Co) werden für die anspruchsvollsten Schneidvorgänge verwendet, darunter Hartdrehen und unterbrochene Schnitte in schwierigen Materialien wie Titanlegierungen und gehärteten Stählen. Kobalt kommt auch in martensitaushärtenden Stählen mit 7–12 % vor, wo es den Ausscheidungshärtungsmechanismus verstärkt, der für eine ultrahohe Festigkeit sorgt.

Titan, Niob und Bor: Mikrolegierungselemente mit übergroßer Wirkung

Einige der stärksten Legierungszusätze zu Stahl wirken bereits im Spurenbereich, ihr Einfluss auf die Eigenschaften ist jedoch erheblich und gut dokumentiert.

Titan

Titan wird in Konzentrationen von verwendet 0,01 %–0,10 % als starker Karbid- und Nitridbildner. In rostfreien Stählen stabilisieren Titanzusätze (Edelstahl der Güteklasse 321) die Legierung gegen Sensibilisierung – eine Form der Chromverarmung an Korngrenzen, die beim Schweißen auftritt und zu interkristalliner Korrosion führt. In HSLA-Stählen verfeinert Titan die Korngröße und trägt zur Ausscheidungsverfestigung bei, ähnlich wie Vanadium, jedoch in noch geringeren Konzentrationen.

Niob (Columbium)

Niob wird in geringen Konzentrationen verwendet 0,02 %–0,05 % und ist möglicherweise das kostengünstigste verfügbare Mikrolegierungselement. Selbst bei diesen Spurenmengen hemmt Niob das Austenitkornwachstum beim Warmwalzen und Schmieden erheblich und führt zu feineren ferritischen Kornstrukturen im Endprodukt. Eine feinere Korngröße führt direkt zu einer verbesserten Streckgrenze und einer überlegenen Schlagzähigkeit bei niedrigen Temperaturen – eine Kombination von Eigenschaften, die für Pipeline-Stähle, Offshore-Baustähle und Druckbehälterplatten von entscheidender Bedeutung sind. Moderne Pipeline-Qualitäten wie API X70 und X80 sind stark auf Niob-Mikrolegierungen angewiesen, um ihre erforderlichen Festigkeits- und Zähigkeitsspezifikationen zu erreichen.

Bor

Bor ist unter den Legierungselementen einzigartig, da es bereits in bemerkenswert geringen Konzentrationen von nur 10 % wirksam ist 0,0005 %–0,003 % (5 bis 30 Teile pro Million). Bei diesen Spurenmengen lagert sich Bor an den Austenitkorngrenzen ab und steigert die Härtbarkeit drastisch, indem es die Keimbildung von Ferrit und Perlit beim Abkühlen verzögert. Ein Zusatz von 30 ppm Bor zu einem Stahl mit mittlerem Kohlenstoffgehalt kann die Härtbarkeit ebenso effektiv erhöhen wie ein Zusatz von 0,5–1,0 % Chrom. Borbehandelte Stähle werden häufig in der Massenproduktion von geschmiedeten Verbindungselementen verwendet, wo ihre hervorragende Härtbarkeit die vollständige Härtung kleinerer Querschnitte durch Wasserabschreckung ermöglicht, wodurch die Legierungskosten gesenkt und gleichzeitig die Festigkeit erhalten bleibt.

Wie Legierungselemente das Schmiedeverhalten von Stahl beeinflussen

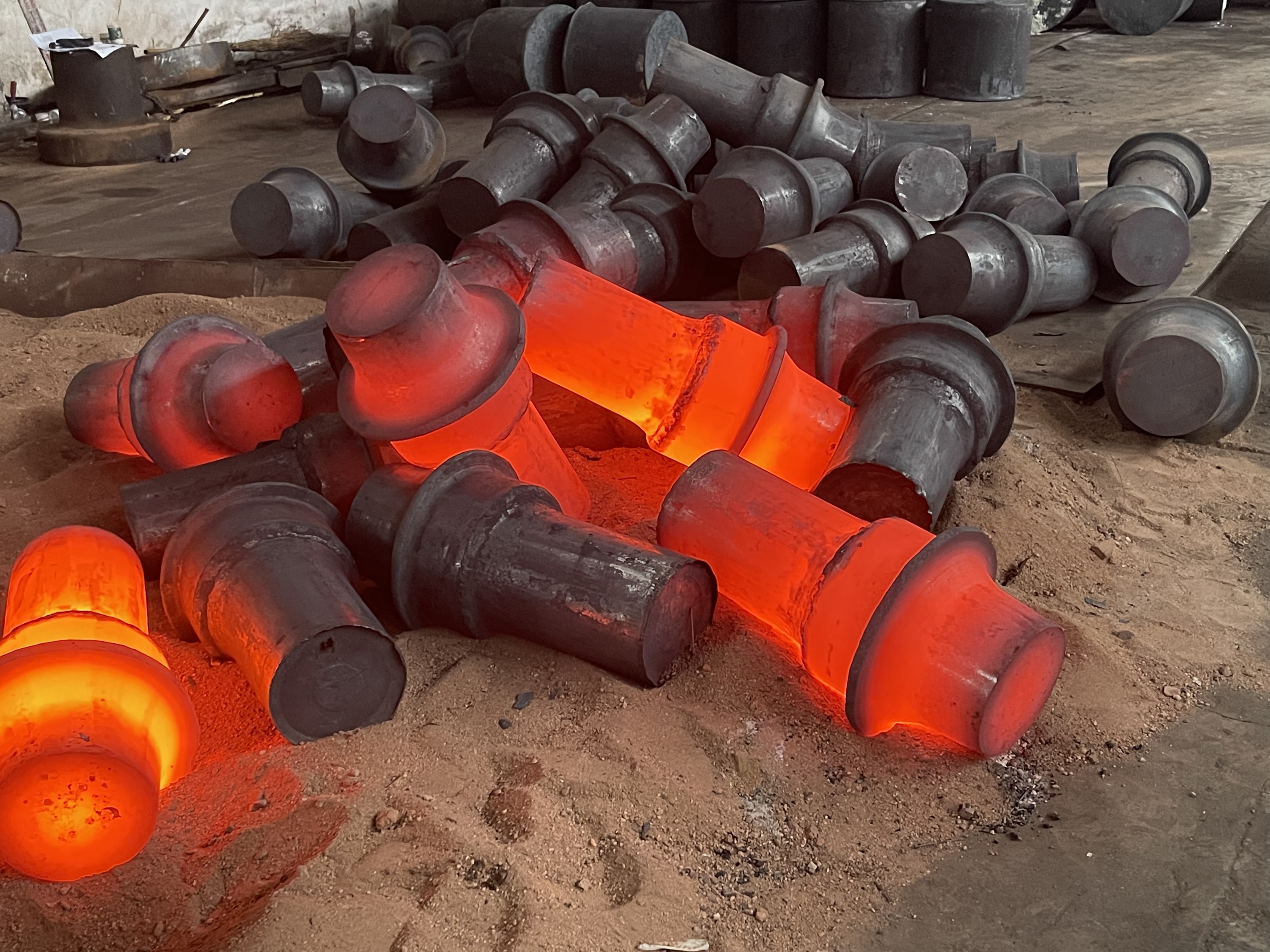

Das Schmieden von Stahl ist nicht nur eine Frage des Erhitzens und Hämmerns. Die Legierungschemie des Stahls bestimmt grundlegend, wie sich das Metall in jeder Phase des Schmiedeprozesses verhält – vom Erhitzen des Knüppels bis zum Füllen der Form und vom Abkühlen bis zur abschließenden Wärmebehandlung.

Schmiedbarkeit und Heißverarbeitbarkeit

Unter Schmiedbarkeit versteht man, wie leicht sich ein Stahl in die gewünschte Form verformen lässt, ohne zu reißen oder zu reißen. Unlegierte Stähle mit niedrigem Kohlenstoffgehalt (z. B. AISI 1020) weisen eine ausgezeichnete Schmiedbarkeit auf, da sie weich und duktil sind und ein breites Warmumformtemperaturfenster aufweisen. Mit zunehmendem Legierungsgehalt – insbesondere bei hohem Chrom-, Wolfram- oder hohem Kohlenstoffgehalt – nimmt die Schmiedbarkeit ab, da die Legierungskarbide und intermetallischen Verbindungen den plastischen Fluss einschränken. Werkzeugstähle wie D2 (12 % Cr, 1,5 % C) erfordern beim Schmieden eine sehr genaue Temperaturkontrolle, um Oberflächenrisse zu vermeiden.

Schmiedetemperaturbereich

Für jede Stahllegierung gibt es einen empfohlenen Schmiedetemperaturbereich. Das Überschreiten der Obergrenze führt zum Korngrenzenschmelzen (Anschmelzen) und zu irreversiblen Schäden. Bei Unterschreitung der Untergrenze steigt die Gefahr des Umformens in den Zweiphasenbereich, was zu inneren Rissen führt. Typische Schmiedetemperaturbereiche nach Legierungstyp:

Typische Schmiedetemperaturbereiche für gängige Stahllegierungsfamilien
Stahltyp Typische Note Schmiedetemperaturbereich (°C) Wichtige Legierungselemente
Kohlenstoffarmer Stahl AISI 1020 1100–1280 C, Mn
Stahl mit mittlerem Kohlenstoffgehalt AISI 1045 1100–1250 C, Mn
Cr-Mo-legierter Stahl AISI 4140 1065–1230 C, Cr, Mo, Mn
Ni-Cr-Mo-legierter Stahl AISI 4340 1010–1200 C, Ni, Cr, Mo
Austenitischer Edelstahl AISI 304 1010–1175 Cr, Ni
Werkzeugstahl H13 1010–1095 C, Cr, Mo, V, Si

Wärmebehandlung nach dem Schmieden und Legierungschemie

Die meisten Schmiedestücke aus legiertem Stahl werden nach dem Schmieden einer Wärmebehandlung unterzogen, um ihre endgültigen mechanischen Eigenschaften zu erreichen. Die Legierungschemie bestimmt, welcher Wärmebehandlungszyklus geeignet ist und wie der Stahl reagiert. Legierungen mit hoher Härtbarkeit wie 4340 können bei Austenitisierungstemperaturen um 830 °C mit Öl abgeschreckt und dann bei 200 °C–600 °C angelassen werden, um spezifische Kombinationen aus Härte, Zugfestigkeit und Schlagzähigkeit zu erzielen. Der Nickel-, Chrom- und Molybdängehalt in 4340 stellt sicher, dass selbst schwere Schmiedestücke mit Querschnitten über 100 mm eine gleichmäßige Durchhärtung erreichen, während reine Kohlenstoffstähle bei gleicher Querschnittsgröße einen deutlichen Härteabfall von der Oberfläche zur Mitte aufweisen würden.

Gängige Stahllegierungssorten und ihre Elementzusammensetzungen

Das Verständnis spezifischer Qualitäten und ihrer Legierungszusammensetzungen schließt die Lücke zwischen Theorie und Praxis. Die folgende Tabelle fasst die chemische Zusammensetzung weit verbreiteter Bau- und legierter Stahlsorten zusammen, von denen viele Grundnahrungsmittel der Stahlschmiedeindustrie sind.

Chemische Zusammensetzung weit verbreiteter legierter Stahlsorten (ungefähre Gewichtsprozent)
Note C Mn Cr Ni Mo Andere
AISI 1045 0.45 0.75 Si 0,30
AISI 4130 0.30 0.50 0.95 0.20 Si 0,30
AISI 4140 0.40 0.90 1.00 0.20 Si 0,30
AISI 4340 0.40 0.70 0.80 1.80 0.25 Si 0,30
AISI 52100 1.00 0.35 1.50 Si 0,30
304 Edelstahl 0,08 max 2,00 max 18–20 8–10,5 Si 0,75
316 Edelstahl 0,08 max 2,00 max 16–18 10–14 2,0–3,0 Si 0,75

Auswahl des richtigen legierten Stahls für geschmiedete Komponenten

Die Auswahl des richtigen legierten Stahls für eine Schmiedeanwendung ist eine technische Entscheidung mit mehreren Variablen. Der Prozess beinhaltet die Abwägung der Leistungsanforderungen im Betrieb gegen Schmiedbarkeit, Wärmebehandelbarkeit, Bearbeitbarkeit, Schweißbarkeit und Kosten. Es gibt selten den einzigen „besten“ Stahl für eine bestimmte Anwendung – die Auswahl hängt von der spezifischen Kombination von Belastungen, Temperaturen und Umgebungen ab, denen das Bauteil ausgesetzt ist.

Zu den wichtigsten Überlegungen bei der Legierungsauswahl für geschmiedete Komponenten gehören:

  • Abschnittsgröße und Härtbarkeit: Schmiedestücke mit großem Querschnitt erfordern Legierungen mit hoher Härtbarkeit. AISI 4340 mit seiner Ni-Cr-Mo-Kombination wird üblicherweise für Komponenten mit kritischen Abschnitten über 75 mm spezifiziert, da es die Durchhärtung in schweren Abschnitten aufrechterhält.
  • Ermüdungslebensdauer: Komponenten, die zyklischer Belastung ausgesetzt sind – Kurbelwellen, Pleuel, Achsen – profitieren von feinkörnigen legierten Stählen mit kontrolliertem Einschlussgehalt. Vakuumentgaste und saubere Stahlpraktiken in Kombination mit Vanadium- oder Niob-Mikrolegierungen führen zu längeren Ermüdungslebensdauern.
  • Service bei erhöhter Temperatur: Wenn das Schmiedeteil bei Temperaturen über 400 °C betrieben wird – Turbinenscheiben, Ventilkörper, Abgaskrümmer – sind Chrom-Molybdän-Vanadium-Qualitäten oder Schmiedeteile aus Superlegierungen auf Nickelbasis erforderlich, um Kriechen zu widerstehen und die Festigkeit aufrechtzuerhalten.
  • Korrosionsbeständigkeit: Für maritime oder chemische Verarbeitungsumgebungen sind Schmiedeteile aus Edelstahl erforderlich. Edelstahl der Güteklasse 316 wird in chloridreichen Umgebungen aufgrund seines Molybdängehalts gegenüber Edelstahl 304 bevorzugt, da dieser die Anfälligkeit für Lochfraß erheblich verringert.
  • Kosten und Verfügbarkeit: Legierungen mit einem hohen Anteil an Nickel, Kobalt oder Molybdän sind mit erheblichen Kostenaufschlägen verbunden. Ingenieure bewerten häufig, ob eine niedriger legierte Sorte mit einer modifizierten Wärmebehandlung die Spezifikation erfüllen kann oder ob mikrolegierte HSLA-Stähle eine Wärmebehandlung nach dem Schmieden ganz überflüssig machen können.

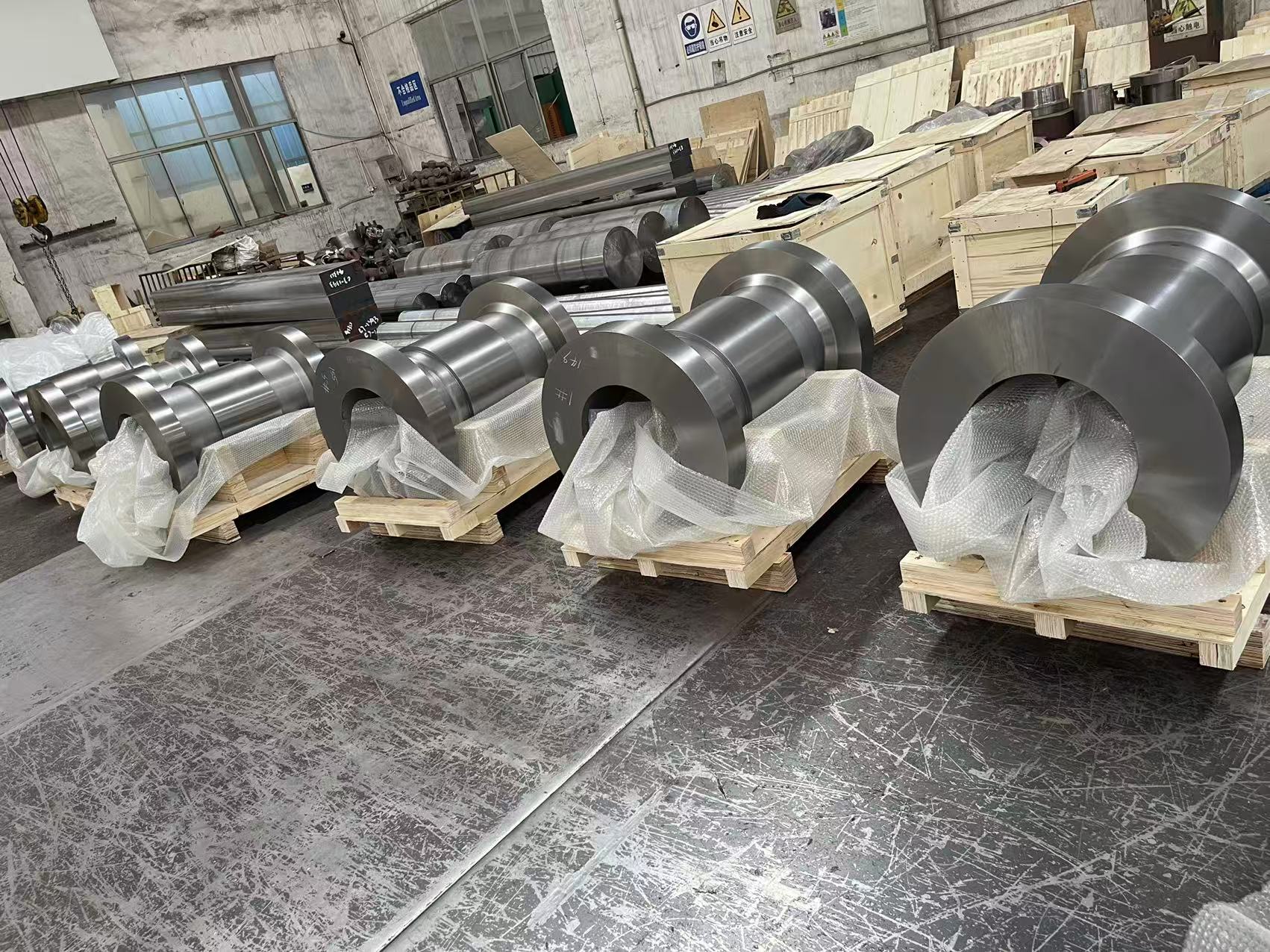

Die Fähigkeit der Stahlschmiedeindustrie, Teile mit konsistenten mechanischen Eigenschaften bei hohen Produktionsmengen herzustellen, hängt direkt von einer gut kontrollierten Legierungschemie in Kombination mit einem disziplinierten Schmiedeprozessmanagement ab. Moderne Simulationswerkzeuge ermöglichen es Schmiedeingenieuren, den Metallfluss, den Temperaturverlauf und die endgültige Kornstruktur zu modellieren, bevor ein einzelnes Gesenk geschnitten wird, und dabei das bekannte thermodynamische und mechanische Verhalten der Legierung als Eingaben zu verwenden. Diese Fähigkeit macht die Legierungsauswahl zu einer immer präziseren Wissenschaft und nicht zu einer empirischen Versuch-und-Irrtum-Übung.

Kontaktieren Sie uns jetzt
