Was ist die Legierung von Stahl: Zusammensetzung, Typen und Schmiedeteile

Was ist die Legierung von Stahl – eine direkte Antwort

Stahl ist im Grunde eine Legierung aus Eisen und Kohlenstoff, wobei der Kohlenstoffgehalt typischerweise zwischen 1 und 10 % liegt 0,02 % bis 2,14 Gew.-% . Wenn Menschen jedoch fragen „Was ist die Legierung von Stahl?“, beziehen sie sich oft speziell auf legierten Stahl – eine Stahlkategorie, die über einfachen Kohlenstoffstahl hinausgeht, indem sie ein oder mehrere zusätzliche Legierungselemente wie Chrom, Nickel, Molybdän, Vanadium, Mangan, Silizium oder Wolfram enthält. Diese zusätzlichen Elemente werden bewusst eingeführt, um bestimmte mechanische, physikalische oder chemische Eigenschaften zu verbessern, die Kohlenstoff allein nicht erreichen kann.

In der Praxis wird legierter Stahl in zwei große Kategorien unterteilt: niedriglegierter Stahl , wenn der Gesamtlegierungsgehalt unter 8 % liegt, und hochlegierter Stahl , wenn der Gesamtlegierungsgehalt 8 % übersteigt. Edelstahl, Werkzeugstahl und Schnellarbeitsstahl fallen alle in die Kategorie der hochlegierten Stähle. Die spezifische Kombination und Konzentration der Legierungselemente bestimmen direkt die Festigkeit, Härte, Zähigkeit, Korrosionsbeständigkeit und Schweißbarkeit des Stahls.

Eine der industriell bedeutendsten Anwendungen von legiertem Stahl ist die Herstellung von Schmiedeteile aus legiertem Stahl – durch Druckkräfte geformte Komponenten, die im Vergleich zu Gussteilen oder bearbeitetem Stangenmaterial eine bessere Kornstruktur und mechanische Eigenschaften bieten. Das Verständnis der Zusammensetzung von legiertem Stahl ist daher untrennbar mit dem Verständnis verbunden, wie diese Schmiedeteile hergestellt und branchenübergreifend eingesetzt werden.

Die Kernlegierungselemente in Stahl und ihre Rolle

Jedes dem Stahl zugesetzte Legierungselement dient einem bestimmten metallurgischen Zweck. Die folgende Aufschlüsselung umfasst die am häufigsten verwendeten Elemente und die spezifischen Eigenschaften, die sie verleihen:

Chrom (Cr)

Chrom wird in Mengen im Bereich von hinzugefügt 0,5 % bis 30 % je nach Anwendung. Bei Konzentrationen über 10,5 % bildet es eine passive Oxidschicht auf der Stahloberfläche, wodurch der sogenannte Edelstahl entsteht. In geringeren Konzentrationen verbessert Chrom die Härtbarkeit, Verschleißfestigkeit und Hochtemperaturfestigkeit. Sorten wie AISI 4140 und 4340 enthalten beide Chrom als Schlüsselelement und gehören zu den am häufigsten spezifizierten Sorten für Schmiedestücke aus legiertem Stahl in tragenden Anwendungen.

Nickel (Ni)

Nickel erhöht die Zähigkeit, insbesondere bei niedrigen Temperaturen, und ist daher für kryogene Anwendungen und Geräte in arktischen Umgebungen unverzichtbar. Wird normalerweise zwischen verwendet 1 % und 9 % Nickel verbessert außerdem die Korrosionsbeständigkeit und trägt dazu bei, die Duktilität nach dem Aushärten aufrechtzuerhalten. Stahl der Güteklasse 9Ni, der etwa 9 % Nickel enthält, wird häufig für Lagertanks für Flüssigerdgas (LNG) verwendet, die bei Temperaturen von bis zu −196 °C betrieben werden.

Molybdän (Mo)

Auch in kleinen Mengen – normalerweise 0,15 % bis 0,30 % — Molybdän verbessert die Härtbarkeit, die Kriechfestigkeit bei erhöhten Temperaturen und die Beständigkeit gegen Lochfraß erheblich. In Chrom-Molybdän-Stählen (CrMo), die Standardwerkstoffe für Hochdruckrohrleitungen und Schmiedeteile aus legiertem Stahl im Energieerzeugungsbereich sind, ist Molybdän entscheidend für die langfristige strukturelle Integrität bei Temperaturwechselbelastung.

Vanadium (V)

Vanadium wird typischerweise in Konzentrationen darunter verwendet 0,2 % , dennoch ist seine kornverfeinernde Wirkung erheblich. Es bildet feine Karbide und Nitride, die Korngrenzen fixieren, was zu feineren Mikrostrukturen und einer verbesserten Ermüdungsfestigkeit führt. Vanadiummodifizierte Sorten werden häufig in geschmiedeten Kurbelwellen, Pleueln und Getrieberohlingen verwendet, bei denen die Ermüdungslebensdauer von größter Bedeutung ist.

Mangan (Mn)

Mangan ist in praktisch allen Stählen enthalten, typischerweise zwischen 0,3 % und 1,6 % . Es wirkt als Desoxidationsmittel, verhindert in Kombination mit Schwefel Heißriss und erhöht die Festigkeit und Härtbarkeit. Stähle mit höherem Mangangehalt – wie Hadfield-Stahl mit etwa 12–14 % Mn – weisen ein außergewöhnliches Kaltverfestigungsverhalten auf und eignen sich daher für schlagfeste Anwendungen wie Bergbauausrüstung und Bahnübergänge.

Silizium (Si)

Silizium ist in erster Linie ein Desoxidationsmittel, verbessert aber auch Festigkeit und Härte. In Federstählen und Elektrostählen kann der Siliziumgehalt bis zu hoch sein 4,5 % , wo es magnetische Verluste deutlich reduziert und den elektrischen Widerstand verbessert. In Baulegierungsstählen wird der Siliziumgehalt normalerweise zwischen 0,15 % und 0,35 % kontrolliert.

Wolfram (W) und Kobalt (Co)

Wolfram bildet stabile Karbide, die bei erhöhten Temperaturen ihre Härte beibehalten – bis zu 600°C und mehr – Daher ist es bei Schnellarbeitsstählen wie M2 und T1 unverzichtbar. Kobalt erhöht die Warmhärte weiter und wird in Verbindung mit Wolfram in hochwertigen Schneidwerkzeuganwendungen verwendet.

Gängige legierte Stahlsorten und ihre Zusammensetzungen

Die folgende Tabelle fasst mehrere häufig verwendete legierte Stahlsorten, ihre Nennzusammensetzungen und ihre Hauptanwendungsbereiche zusammen, insbesondere in Bezug auf Schmiedeteile aus legiertem Stahl:

Was Schmiedeteile aus legiertem Stahl von anderen Formen unterscheidet

Wenn legierter Stahl durch Schmieden verarbeitet wird – im Gegensatz zum Gießen, Walzen oder Bearbeiten von Knüppeln –, weist das resultierende Bauteil eine grundlegend andere innere Struktur auf. Beim Schmieden wird das Metall unter Druckkraft, sei es heiß oder kalt, bearbeitet, wodurch mehrere entscheidende metallurgische Ergebnisse erzielt werden:

• Kornverfeinerung: Durch den Schmiedeprozess werden grobe Gusskornstrukturen in feine, gleichachsige Körner zerlegt. Feinere Körner bedeuten höhere Zähigkeit und bessere Ermüdungsbeständigkeit. Bei Schmiedestücken aus legiertem Stahl wird dies durch kornfeinende Elemente wie Vanadium und Niob verstärkt.
• Ausrichtung des Kornflusses: Wenn legierter Stahl nahezu endkonturnah geschmiedet wird, folgt der Kornfluss der Kontur des Teils, anstatt durch maschinelle Bearbeitung quer geschnitten zu werden. Diese gerichtete Kornstruktur verbessert die Zugfestigkeit und Ermüdungslebensdauer in der Hauptspannungsrichtung erheblich – ein entscheidender Vorteil bei Bauteilen wie Kurbelwellen, Pleueln und Flanschen.
• Beseitigung innerer Hohlräume: Durch Warmschmieden bei Temperaturen typischerweise zwischen 1100 °C und 1250 °C werden alle inneren Porositäten oder Schrumpfungshohlräume geschlossen, die sich möglicherweise während der Erstarrung des ursprünglichen Barrens gebildet haben, was zu einem homogenen, dichten Produkt führt.
• Verbesserte Schlagfestigkeit: Die Kombination aus feiner Kornstruktur und gerichtetem Faserfluss in Schmiedestücken aus legiertem Stahl führt zu Charpy-V-Kerbschlagzähigkeitswerten, die sein können 30 bis 50 % höher als gleichwertige Gussteile, die in Querrichtung getestet wurden.

Beispielsweise kann ein auf eine Zugfestigkeit von 1000 MPa wärmebehandeltes AISI 4340-Schmiedestück bei Raumtemperatur eine Charpy-Schlagenergie von über 80 J aufweisen, während ein Gussstück mit ähnlicher Zusammensetzung und Wärmebehandlung unter identischen Bedingungen möglicherweise nur 50–60 J erreicht. Dieser Unterschied ist nicht nur akademischer Natur – bei sicherheitskritischen Anwendungen entscheidet er darüber, ob eine Komponente einen Überlastungszustand übersteht oder katastrophal bricht.

Der Schmiedeprozess für legierten Stahl – vom Knüppel bis zum fertigen Bauteil

Die Herstellung hochwertiger Schmiedeteile aus legiertem Stahl erfordert eine sorgfältige Kontrolle aller Phasen des Herstellungsprozesses. Nachfolgend finden Sie einen typischen Produktionsablauf für warmgeschmiedete Komponenten aus legiertem Stahl:

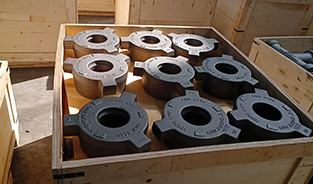

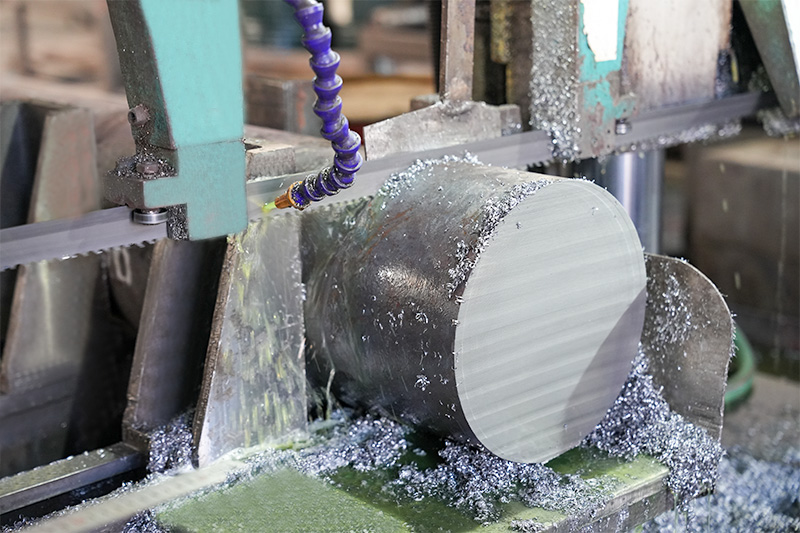

1. Rohstoffauswahl und Zertifizierung: Knüppel oder Barren aus legiertem Stahl werden von Stahlherstellern mit dokumentierter Wärmechemie bezogen, die bestätigen, dass alle Legierungselementkonzentrationen den Spezifikationen entsprechen. Bei kritischen Anwendungen gehört die Ultraschallprüfung des eingehenden Knüppels zur Standardpraxis.
2. Heizung: Knüppel werden in gasbefeuerten oder elektrischen Öfen auf die entsprechende Schmiedetemperatur erhitzt, typischerweise zwischen 10 und 10 % 1100°C und 1250°C für die meisten niedriglegierten Güten. Eine präzise Temperaturregelung verhindert die Entkohlung der Oberflächenschicht und sorgt für eine gleichmäßige Plastizität im gesamten Querschnitt.
3. Schmiedearbeiten: Abhängig von der Geometrie und dem erforderlichen Kornfluss kann der Barren gestaucht, gezogen oder in geschlossenen Gesenken gepresst werden. Große Schmiedeteile aus legiertem Stahl – wie Druckbehälterflansche mit einer Bohrung von mehr als 500 mm – werden üblicherweise auf hydraulischen Pressen hergestellt 2.000 bis 10.000 Tonnen Kapazität .
4. Kontrollierte Kühlung: Nach dem Schmieden verhindert eine kontrollierte Abkühlung – entweder an der Luft, in einem Ofen oder unter Isolierdecken – die Bildung von hartem Martensit, der das Bauteil reißen oder Eigenspannungen erzeugen könnte, die für die anschließende Wärmebehandlung ungeeignet sind.
5. Wärmebehandlung: Die meisten Schmiedeteile aus legiertem Stahl werden austenitisiert, vergütet (QT), um die endgültigen mechanischen Eigenschaften zu erreichen. Die Austenitisierungstemperatur, das Abschreckmedium (Wasser, Öl oder Polymer) sowie die Anlasstemperatur und -zeit sind allesamt kritische Variablen. Beispielsweise werden AISI 4140-Schmiedeteile, die für OCTG-Anwendungen (Oil Country Tubular Goods) bestimmt sind, typischerweise zwischen gehärtet 540°C und 650°C um das erforderliche Gleichgewicht zwischen Festigkeit und Zähigkeit zu erreichen.
6. Zerstörungsfreie Prüfung (NDT): Die endgültigen Schmiedeteile werden vor der Auslieferung einer Ultraschallprüfung (UT), einer Magnetpulverprüfung (MPI) oder einer Farbeindringprüfung (DPI) unterzogen, um die innere und Oberflächenintegrität zu überprüfen.
7. Mechanische Prüfung und Zertifizierung: Prüfringe oder Verlängerungen, die integral mit der Komponente geschmiedet sind, werden für Zug-, Härte- und Schlagprüfungen maschinell bearbeitet. Die Ergebnisse werden in einem Materialprüfbericht (MTR) dokumentiert, der das Schmieden bis zum Kunden begleitet.

Branchen, die stark auf Schmiedeteile aus legiertem Stahl angewiesen sind

Die Nachfrage nach Schmiedestücken aus legiertem Stahl wird von Branchen vorangetrieben, in denen die strukturelle Integrität nicht verhandelbar ist und in denen ein Versagen schwerwiegende Folgen hat – seien es wirtschaftliche, ökologische oder menschliche Sicherheit. Die folgenden Sektoren sind die bedeutendsten Verbraucher:

Öl und Gas

Bohrlochkopfausrüstung, Weihnachtsbaumkörper, Absperrschieber, Flansche und Unterwasseranschlüsse werden alle routinemäßig als Schmiedeteile aus legiertem Stahl hergestellt. Noten wie F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) und Tieftemperaturqualitäten wie F8 und F44 sind gemäß ASTM A182 für Flansche und Armaturen spezifiziert, die unter hohem Druck und erhöhten Temperaturen oder Temperaturen unterhalb der Umgebungstemperatur betrieben werden. Die Kombination aus Legierungschemie und Schmiedeverfahren stellt sicher, dass diese Komponenten Bohrkopfdrücken von mehr als 15.000 psi standhalten und wasserstoffinduzierter Rissbildung (HIC) in sauren Betriebsumgebungen standhalten.

Luft- und Raumfahrt und Verteidigung

Fahrwerkskomponenten, Flugzeugstrukturelemente, Triebwerkswellen und Waffensystemteile werden als Schmiedeteile aus legiertem Stahl aus Güten wie AISI 4340, 300M (ein modifizierter 4340 mit Vanadium- und Siliziumzusätzen) und Maraging-Stählen hergestellt. Die ultimativen Zugfestigkeitsanforderungen für diese Anwendungen liegen regelmäßig über denen 1.700 MPa , mit strengen Mindestanforderungen an die Bruchzähigkeit. Der Schmiedeprozess ist hier von entscheidender Bedeutung, da kein Gussverfahren die erforderliche Kombination aus Festigkeit und Zähigkeit auf diesem Niveau zuverlässig erreichen kann.

Stromerzeugung

Dampfturbinenrotoren, Generatorwellen, Druckbehältergehäuse und Turbinenscheiben sowohl in konventionellen Wärme- als auch Kernkraftwerken gehören zu den größten und anspruchsvollsten hergestellten Schmiedestücken aus legiertem Stahl. Ein einzelner großer geschmiedeter Turbinenrotor kann ein Gewicht haben 100 Tonnen und erfordern nach dem Schmieden wochenlange kontrollierte Abkühlung und Wärmebehandlung. Werkstoffe wie CrMoV-Stahl (z. B. 1Cr-1Mo-0,25V) und Nickel-Chrom-Molybdän-Vanadium-Sorten (NiCrMoV) werden aufgrund ihrer langfristigen Kriechfestigkeit bei Dampftemperaturen von bis zu 565 °C und ihrer Beständigkeit gegen Anlassversprödung spezifiziert.

Automobil- und Schwertransport

Im Automobilsektor werden Schmiedeteile aus legiertem Stahl häufig für Antriebsstrangkomponenten verwendet – Kurbelwellen, Pleuelstangen, Nockenwellen, Getrieberäder und Achsschenkel. Legierungssorten mit mittlerem Kohlenstoffgehalt wie z AISI 4140, 4340 und 8620 sind die häufigsten Optionen. Moderne mikrolegierte Schmiedestähle (mit geringen Zusätzen von Niob, Vanadium oder Titan) haben an Bedeutung gewonnen, da sie durch kontrollierte thermomechanische Verarbeitung eine ausreichende Festigkeit erreichen, ohne dass ein separater Härte- und Anlassvorgang erforderlich ist, wodurch Herstellungskosten und Energieverbrauch gesenkt werden.

Bergbau- und Baumaschinen

Antriebswellen, Kettenglieder von Bulldozern, Enden von Hydraulikzylindern und Löffelbolzen für Bergbauschaufeln und Bagger werden routinemäßig als große Schmiedeteile aus legiertem Stahl hergestellt. Diese Komponenten unterliegen einer hohen zyklischen Belastung verbunden mit abrasivem Verschleiß und gelegentlichen Stoßbelastungen. Sorten mit hoher Oberflächenhärte nach der Wärmebehandlung – typischerweise Brinellhärtewerte von 300 bis 400 HB – werden wegen der Verschleißfestigkeit bevorzugt, während eine ausreichende Kernzähigkeit erhalten bleibt, um einem Bruch bei Stößen zu widerstehen.

Normen und Spezifikationen für Schmiedeteile aus legiertem Stahl

Internationale Normen legen sowohl die Grenzwerte für die chemische Zusammensetzung als auch die Anforderungen an die mechanischen Eigenschaften für Schmiedestücke aus legiertem Stahl fest, die in regulierten Industrien verwendet werden. Käufer und Ingenieure müssen verstehen, welche Norm für ihre Anwendung gilt, bevor sie ein Material spezifizieren. Zu den am häufigsten zitierten Standards gehören:

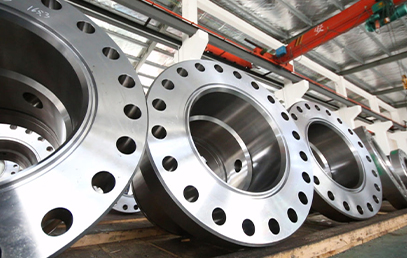

• ASTM A182: Standardspezifikation für geschmiedete oder gewalzte Rohrflansche aus Legierung und Edelstahl, geschmiedete Fittings und Ventile für den Einsatz bei hohen Temperaturen. Deckt die Sorten F5, F9, F11, F22, F91 und viele andere mit ihren CrMo-Bezeichnungen ab.
• ASTM A336: Umfasst Stahlschmiedeteile für Druck- und Hochtemperaturteile, die für Behälter, Ventile und Armaturen in der Energieerzeugung und chemischen Verarbeitung verwendet werden.
• ASTM A508: Vergütete und vakuumbehandelte Schmiedeteile aus Kohlenstoffstahl und legiertem Stahl für Druckbehälter – werden häufig in nuklearen Druckbehälteranwendungen eingesetzt.
• EN 10250: Europäische Norm für Freiformschmiedestücke aus Stahl für allgemeine technische Zwecke, mit Teilen für unlegierte Stähle, legierte Spezialstähle und rostfreie Stähle.
• ISO 9606 und AS 1085: Regionale Standards zur Regelung der Schmiedequalifikation von legiertem Stahl in bestimmten nationalen Märkten.
• NACE MR0175 / ISO 15156: An sich keine Schmiedenorm, sondern legt Anforderungen für Komponenten aus legiertem Stahl fest, die in Umgebungen verwendet werden, die Schwefelwasserstoff (H₂S) enthalten – einschließlich Härtegrenzen, die für Schmiedeteile in der Öl- und Gasindustrie entscheidend sind.

Für viele kritische Anwendungen reicht die Angabe des Standards allein nicht aus. Ergänzende Anforderungen – wie z Ergänzung S1 (Charpy-Test bei niedriger Temperatur) , Ultraschallprüfung gemäß ASTM A388 oder PWHT-Simulationstests – werden der Bestellung hinzugefügt, um anwendungsspezifische Risiken zu berücksichtigen, die der Basisstandard nicht vollständig abdeckt.

Mechanische Eigenschaften: Vergleich von Schmiedestücken aus legiertem Stahl

Die mit Schmiedestücken aus legiertem Stahl erreichbaren mechanischen Eigenschaften umfassen je nach Sorte, Wärmebehandlungszustand und Querschnittsgröße einen sehr weiten Bereich. Die folgende Tabelle enthält repräsentative Eigenschaftsdaten für häufig geschmiedete legierte Stahlsorten im vergüteten Zustand:

Ein wichtiges Konzept für Benutzer von Schmiedeteilen aus legiertem Stahl ist das Abschnittsgrößeneffekt . Mit zunehmendem Schmiedequerschnitt kühlt der Kern des Bauteils beim Abschrecken langsamer ab, was zu geringeren Härte- und Festigkeitswerten im Vergleich zur Oberfläche führt. Dies wird durch die Härtbarkeit charakterisiert – typischerweise gemessen durch den Jominy-Endabschrecktest. Sorten mit höherer Härtbarkeit (z. B. AISI 4340 im Vergleich zu AISI 4140) behalten ihre Härte über größere Abschnitte gleichmäßiger bei, weshalb 4340 die bevorzugte Wahl für Schmiedeteile mit schweren Abschnitten wie Wellen mit großem Durchmesser und dicken Scheiben ist.

Wärmebehandlungsoptionen für Schmiedeteile aus legiertem Stahl

Bei der Wärmebehandlung wird die Legierungschemie des Stahls in die endgültigen mechanischen Eigenschaften des Schmiedestücks umgesetzt. Unterschiedliche Behandlungswege führen zu drastisch unterschiedlichen Eigenschaftsprofilen derselben legierten Stahlsorte:

Normalisieren

Erhitzen auf 870–950 °C und Luftkühlung verfeinern die Kornstruktur und beseitigen innere Spannungen aus dem Schmiedeprozess. Schmiedeteile aus normalisiertem legiertem Stahl weisen eine mäßige Festigkeit und angemessene Zähigkeit auf, werden jedoch im Allgemeinen nicht für anspruchsvolle Strukturanwendungen verwendet, bei denen vergütete Eigenschaften erforderlich sind.

Abschrecken und Tempern (QT)

Die gebräuchlichste Wärmebehandlung für strukturelle Schmiedeteile aus legiertem Stahl. Austenitisieren (typischerweise 840°C–880°C (für die meisten CrMo-Sorten), schnelles Abschrecken in Öl oder Wasser zur Bildung von Martensit, gefolgt von Anlassen bei kontrollierter Temperatur, um spröden Martensit in eine zähere angelassene Martensitstruktur zu zersetzen. Die Anlasstemperatur ist der wichtigste Hebel zur Einstellung des Festigkeit-Zähigkeits-Gleichgewichts – höhere Anlasstemperaturen verringern die Festigkeit, erhöhen aber die Zähigkeit und Duktilität.

Glühen

Durch vollständiges Glühen (Erhitzen über Ac3 und Abkühlen im Ofen) entsteht der weichste und am besten bearbeitbare Zustand – nützlich für Schmiedestücke, die vor der endgültigen Wärmebehandlung eine umfangreiche Nachbearbeitung erfordern. Das Sphäroidglühen, das für legierte Stähle mit hohem Kohlenstoffgehalt wie 52100 verwendet wird, wandelt Karbide in kugelförmige Partikel um und maximiert so die Bearbeitbarkeit und Dimensionsstabilität vor dem Härten.

Aufkohlen und Einsatzhärten

Bei Zahnrädern, Nockenwellen und Lagerlaufringen, die aus kohlenstoffarmen Güten wie AISI 8620 geschmiedet sind, wird durch Aufkohlen (Gas oder Vakuum) Kohlenstoff bis zu einer Tiefe von typischerweise 10 mm in die Oberflächenschicht eingebracht 0,8 mm bis 2,0 mm , gefolgt von Abschrecken und Anlassen bei niedriger Temperatur. Das Ergebnis ist eine harte Oberfläche (60–63 HRC) mit einem zähen, ermüdungsbeständigen Kern – eine Kombination, die für kontaktbeanspruchte Anwendungen unerlässlich ist.

Wärmebehandlung nach dem Schweißen (PWHT)

Schmiedeteile aus legiertem Stahl, die zu vorgefertigten Baugruppen verschweißt werden – insbesondere in Druckbehälter- und Rohrleitungsanwendungen – erfordern typischerweise PWHT, um die von der Schweißung betroffene Zone zu entlasten und die Zähigkeit wiederherzustellen. Für CrMo-Qualitäten werden die PWHT-Temperaturen in Codes wie ASME Abschnitt VIII genau angegeben, typischerweise im Bereich von 650°C bis 760°C , je nach Schnittdicke für eine Mindestzeit gehalten.

Legierter Stahl vs. Kohlenstoffstahl vs. Edelstahl – Klärung der Unterschiede

Um zu verstehen, welche Stahllegierung spezifiziert wird, müssen die Grenzen zwischen verschiedenen Stahlkategorien klar sein, die in der Praxis oft verwechselt werden:

Die Wahl zwischen diesen Kategorien für ein Schmiedebauteil ist grundsätzlich ein ingenieurökonomisches Problem. In den meisten Fällen bieten Schmiedeteile aus niedriglegiertem legiertem Stahl das beste Gleichgewicht zwischen Kosten, mechanischer Leistung und Bearbeitbarkeit. Schmiedestücke aus rostfreiem Stahl werden nur dann ausgewählt, wenn die Korrosions- oder Hygieneanforderungen den erheblichen Kostenaufschlag wirklich rechtfertigen – typischerweise 3- bis 6-fache Materialkosten im Vergleich zu einer niedriglegierten Sorte mit vergleichbarer Festigkeit.

Qualitätskontrolle und Inspektion von Schmiedestücken aus legiertem Stahl

Der Qualitätssicherungsprozess für Schmiedeteile aus legiertem Stahl in sicherheitskritischen Anwendungen ist umfassend und vielschichtig. Ein robustes Inspektionsprogramm deckt typischerweise die folgenden Bereiche ab:

• Überprüfung der Wärmeanalyse: Die Pfannenanalyse und die Produktanalyse des Stahlherstellers werden anhand der Zusammensetzungsgrenzwerte der geltenden Norm überprüft. Kritische Elemente wie Phosphor und Schwefel werden unten aufgeführt 0,025 % und 0,015 % bzw. für hochwertige Schmiedestücke, da sich diese Elemente an den Korngrenzen ablagern und die Zähigkeit verringern.
• Maßkontrolle: Schmiedestücke werden in definierten Phasen anhand der Zeichnung geprüft – Abmessungen im Schmiedezustand, vorbearbeitete Abmessungen und endgültig bearbeitete Abmessungen – mithilfe kalibrierter Messwerkzeuge, KMG-Geräten oder 3D-Scannen für komplexe Geometrien.
• Härteprüfung: Die Brinell- oder Rockwell-Härte wird am Schmiedestück nach der Wärmebehandlung an mehreren Stellen gemessen, um eine gleichmäßige Reaktion zu überprüfen und zu bestätigen, dass das Eigenschaftsband erreicht wurde. Bei großen Schmiedestücken können Härteuntersuchungen über den gesamten Querschnitt erforderlich sein.
• Ultraschallprüfung (UT): Die Ultraschalluntersuchung mit geradem und abgewinkeltem Strahl wird verwendet, um innere Einschlüsse, Überlappungen, Nähte oder Risse zu erkennen, die von der Oberfläche aus nicht sichtbar sind. Für kritische Komponenten ist eine 100-prozentige Volumenabdeckung erforderlich, wobei die Ausschusskriterien so streng sind wie äquivalente Flachbodenlochgrößen (FBH) von 3 mm oder kleiner .
• Magnetpulverprüfung (MPI): Wird zur Erkennung von Oberflächen- und oberflächennahen Diskontinuitäten eingesetzt. MPI ist aufgrund seiner ferromagnetischen Natur besonders effektiv bei legiertem Stahl und bietet eine hochempfindliche Methode zur Identifizierung von Schmiedeüberlappungen, Abschreckrissen und Oberflächennähten.
• Zerstörende Prüfung aus Prüfkörpern: Zugproben, Charpy-Schlagproben und Bruchzähigkeitsproben (sofern in der Spezifikation erforderlich) werden aus speziellen Teststücken hergestellt, die die gleiche thermische Vorgeschichte wie das Produktionsschmiedestück durchlaufen haben. Die Prüfergebnisse werden im Materialprüfbericht (MTR) dokumentiert, der die Rückverfolgbarkeitsaufzeichnung für das Schmiedestück darstellt.

Die Inspektion durch Dritte durch eine anerkannte Inspektionsbehörde – wie DNV, Bureau Veritas, Lloyd's Register oder TÜV – ist Standardpraxis für Schmiedeteile aus legiertem Stahl, die für nukleare, Offshore- oder andere regulierte Anwendungen bestimmt sind, und bietet eine unabhängige Bestätigung, dass die Prozesse und Testergebnisse des Herstellers die angegebenen Anforderungen erfüllen.

Neue Trends in der legierten Stahl- und Schmiedetechnologie

Der Bereich legierter Stahl und Schmiedeteile aus legiertem Stahl ist nicht statisch. Mehrere bedeutende Entwicklungen verändern die Landschaft der Materialauswahl, Produktionsmethoden und Anwendungsgrenzen:

Mikrolegierte (HSLA) Schmiedestähle

Hochfeste niedriglegierte Stähle (HSLA) erreichen durch kontrollierte thermomechanische Verarbeitung und Mikrozusätze von Niob eine Festigkeit, die mit vergüteten Stählen vergleichbar ist ( 0,03 %–0,05 % Nb ), Vanadium und Titan. Beim Automobilschmieden konnte dadurch der Schritt des Härtens und Anlassens für Pleuelstangen und Kurbelwellen entfallen, wodurch der Energieverbrauch, die Zykluszeit und der Verzug reduziert wurden. Durch Ausscheidungshärtung bei kontrollierter Abkühlung werden Streckgrenzen von 600–900 MPa ohne separaten Wärmebehandlungsschritt erreicht.

Fortschrittliche hochfeste Stähle für die Windenergie

Hauptwellen und Planetenträgergehäuse von Offshore-Windkraftanlagen stellen einen wachsenden Nachfragesektor für große Schmiedeteile aus legiertem Stahl dar. Diese Komponenten erfordern eine hohe Zähigkeit bei Temperaturen bis zu −40 °C in Kombination mit einer langen Ermüdungslebensdauer bei Belastung mit variabler Amplitude. Spezielle Sorten mit optimierter CrNiMo-Chemie und kontrollierter Schwefelformbehandlung (Seltenerd- oder Kalziumzusätze) wurden speziell entwickelt, um den Anforderungen gerecht zu werden 20 Jahre Lebensdauer Anforderungen dieser Anwendungen.

Simulationsgesteuerte Schmiedeprozessgestaltung

Software zur Finite-Elemente-Analyse (FEA) wie DEFORM, Simufact und QForm wird heute routinemäßig zur Simulation des Metallflusses, der Gesenkfüllung, der Dehnungsverteilung und der Temperaturentwicklung beim Schmieden von Komponenten aus legiertem Stahl verwendet. Dies ermöglicht es Prozessingenieuren, die Gesenkgeometrie, die Schmiedefolge und die Reduktionsverhältnisse vor dem ersten physischen Versuch zu optimieren, wodurch die Ausschussquote reduziert und die Entwicklungszeit für komplexe Schmiedeteile aus legiertem Stahl verkürzt wird. Gekoppelte Mikrostrukturmodelle können auch die Korngrößenentwicklung und das Phasenumwandlungsverhalten während des Schmiedens und der anschließenden Wärmebehandlung vorhersagen.

Wasserstoffspeicherung und Brennstoffzellenanwendungen

Das Wachstum der Wasserstoffwirtschaft treibt die Nachfrage nach Schmiedeteilen aus legiertem Stahl voran, die der Wasserstoffversprödung widerstehen können – einem besonders anspruchsvollen Abbaumechanismus, bei dem atomarer Wasserstoff in das Stahlgitter diffundiert und die Duktilität und Bruchzähigkeit verringert. Für Wasserstoffdruckbehälter und Rohrleitungskomponenten werden Sorten mit reduziertem Kohlenstoffgehalt, kontrollierter Korngröße und angelassener Martensit- oder Bainit-Mikrostruktur spezifiziert, wobei bruchmechanische Bewertungsmethoden angewendet werden, um sichere Betriebsspannungsgrenzen festzulegen.

Auswahl der richtigen legierten Stahlsorte für eine geschmiedete Komponente

Die Auswahl der richtigen legierten Stahlsorte für eine bestimmte Schmiedeanwendung erfordert die Abwägung mehrerer konkurrierender Anforderungen. Die folgende Checkliste bietet eine strukturierte Vorgehensweise bei der Notenauswahl:

• Definieren Sie die Anforderungen an die mechanischen Eigenschaften: Mindestzugfestigkeit, Streckgrenze, Dehnung und Schlagenergie bei der Auslegungstemperatur. Diese Werte, kombiniert mit entsprechenden Sicherheitsfaktoren, bestimmen das erforderliche Festigkeitsniveau.
• Bestimmen Sie die Abschnittsgröße: Wie bereits erwähnt, erfordern größere Abschnitte höhere Härtbarkeitsgrade, um eine Durchhärtung zu erreichen. Für Abschnitte mit einem Durchmesser oder einer Dicke von mehr als 100 mm werden Sorten mit Nickel- und Molybdänzusätzen – wie 4340 oder EN24 – im Allgemeinen einfacheren CrMo-Sorten wie 4140 vorgezogen.
• Bewerten Sie die Betriebsumgebung: Sind Korrosion, Oxidation oder Wasserstoffeinwirkung ein Faktor? Für den Einsatz bei hohen Temperaturen über 400 °C sind im Allgemeinen CrMo- oder CrMoV-Qualitäten erforderlich. Korrosive Umgebungen erfordern möglicherweise eine Oberflächenbehandlung, eine Verkleidung oder einen Wechsel zu Edelstahl, wenn die Korrosionszugabe zu hoch ist.
• Berücksichtigen Sie Einschränkungen hinsichtlich der Schweißbarkeit und der Fertigung: Höhere Kohlenstoffäquivalentwerte (CE) erhöhen das Risiko von Schweißrissen. Wenn das Schmiedestück geschweißt werden soll, wählen Sie unten eine Güte mit CE-Kennzeichnung aus 0.45 wenn möglich, oder planen Sie eine geeignete Vorwärmung, Zwischendurchgangstemperaturregelung und PWHT ein.
• Verfügbarkeit und Kosten prüfen: Premium-Qualitäten wie 4340 und EN24 sind weltweit leicht verfügbar, während speziellere Qualitäten möglicherweise längere Lieferzeiten und höhere Prämien haben. Bestätigen Sie vor der Angabe die Verfügbarkeit der gewünschten Größe beim vorgesehenen Lieferanten.
• Bestätigen Sie die Einhaltung des geltenden Codes oder Standards: Viele Branchen erlauben keine willkürliche Auswahl der Güteklasse – die geltenden Konstruktionsvorschriften (ASME, EN, DNV, MIL-SPEC) können die zulässigen Güteklassen einschränken. Stellen Sie stets sicher, dass die gewählte legierte Stahlsorte gemäß der für die Anwendung geltenden Norm aufgeführt oder zugelassen ist.

Wenn diese Faktoren systematisch bewertet werden, wird die Auswahl eines geeigneten legierten Stahls für Schmiedeteile aus legiertem Stahl zu einer klar definierten technischen Entscheidung und nicht zu einer Vermutung. Die Investition in die richtige Materialauswahl in der Entwurfsphase führt durchweg zu niedrigeren Gesamtlebenszykluskosten, einem geringeren Ausfallrisiko und einer vorhersehbareren Serviceleistung als die nachträgliche Korrektur einer schlechten Materialauswahl.
