Was ist der Schmelzpunkt von Stahl? Leitfaden zu Reichweite, Daten und Schmieden

Inhalt

1 Was ist der Schmelzpunkt von Stahl?
2 Warum variiert der Schmelzpunkt von Stahl so stark?
3 Schmelzpunkte nach Stahltyp
4 Wie wird der Schmelzpunkt von Stahl eigentlich gemessen?
5 Vom Ofen zum Barren: Wie Stahl tatsächlich geschmolzen wird
6 Schmelzpunkt vs. Strukturversagenstemperatur
7 Stahlschmelzpunkt beim Schmieden und in der Fertigung
8 Schmelzpunkt beim Schweißen und Schneiden im Vergleich zum Schmieden
9 Wie der Schmelzpunkt von Stahl mit anderen Metallen verglichen wird
10 Häufige Missverständnisse über den Schmelzpunkt von Stahl
11 Häufig gestellte Fragen

Was ist der Schmelzpunkt von Stahl?

Direkte Antwort

1370°C – 1540°C / 2500 °F – 2800 °F

Stahl schmilzt nicht bei einer einzigen festen Temperatur. Da es sich bei Stahl um eine Legierung aus Eisen und Kohlenstoff handelt, die oft mit Elementen wie Chrom, Nickel, Mangan oder Molybdän kombiniert wird, liegt sein Schmelzpunkt innerhalb eines bestimmten Bereichs und nicht bei einem genauen Wert. Die meisten handelsüblichen Stahlsorten beginnen irgendwo dazwischen zu flüssig zu werden 1370 °C und 1540 °C (2500 °F bis 2800 °F) , wobei die genaue Wertverschiebung von der genauen chemischen Zusammensetzung der betreffenden Sorte abhängt.

Dieser Bereich ist für Metalllurgen weit mehr als eine Kuriosität von Bedeutung. Gießereien nutzen es, um Ofenziele festzulegen, Hersteller nutzen es, um zu verstehen, wie nah ihre Schweiß- oder Schneidprozesse an die vollständige Verflüssigung kommen, und Ingenieure nutzen es, um zu beurteilen, wie sich eine Struktur verhält, wenn sie jemals extremer Hitze ausgesetzt wird. Eine Änderung des Schmelzpunkts um 100 Grad kann den Energieverbrauch des Ofens, die Wahl der feuerfesten Auskleidung und sogar die für eine bestimmte Anwendung ausgewählte Stahlsorte verändern.

Es lohnt sich, zwei verwandte Begriffe frühzeitig zu trennen. Die Solidus Bei der Temperatur beginnt das Schmelzen, und die Liquidus Bei dieser Temperatur ist das Metall vollständig flüssig. Zwischen diesen beiden Punkten liegt Stahl in einem gemischten, teilweise geschmolzenen Zustand vor, den Gießereibetreiber manchmal als breiige Zone bezeichnen. Gieß- und Gießentscheidungen werden unter Berücksichtigung dieser Zone getroffen, da ein zu frühes Gießen die Gefahr eines unvollständigen Fließens mit sich bringt, während eine Überhitzung Energie verschwendet und das Kornwachstum fördern kann, das das Endprodukt schwächt.

Betrachten Sie ein praktisches Beispiel. Eine Bauwerkstatt, die Stahlblech mit einem Autogenbrenner schneidet, arbeitet mit einer Flammentemperatur deutlich über dem Schmelzpunkt, weshalb sich die Schnittkante kurzzeitig verflüssigt und vom Sauerstoffstrom weggeblasen wird. Im Gegensatz dazu erhitzt eine Gießerei, die einen Motorblock gießt, das Metall bewusst nur geringfügig über die Liquidustemperatur, da übermäßige Überhitzung Kraftstoff verschwendet und das fertige Gussstück beschädigen kann. Die gleiche physikalische Eigenschaft, der Schmelzpunkt, führt je nach Prozess zu zwei völlig unterschiedlichen Betriebsentscheidungen.

Warum variiert der Schmelzpunkt von Stahl so stark?

Reines Eisen schmilzt bei vergleichsweise vorhersehbaren 1538 °C (2800 °F). Sobald Kohlenstoff und andere Legierungselemente eingeführt werden, beginnt sich diese Zahl zu verschieben. Jedes Element verändert das Kristallgitter des Metalls etwas anders, und der kumulative Effekt ist es, der den breiten Schmelzbereich erzeugt, der in der gesamten Stahlfamilie zu beobachten ist.

Kohlenstoff

Bereits geringe Erhöhungen des Kohlenstoffgehalts senken den Schmelzpunkt spürbar. Eine Erhöhung des Kohlenstoffgehalts von etwa 0,05 Prozent auf 2,0 Prozent kann den Schmelzpunkt um weit über 100 °C senken, weshalb Werkzeugstähle mit hohem Kohlenstoffgehalt im Allgemeinen bei niedrigeren Temperaturen schmelzen als Weichstahl mit sehr niedrigem Kohlenstoffgehalt.

Chrom

Chrom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.

Nickel

Nickel verbessert die Zähigkeit und hilft, die innere Struktur von rostfreien Stählen bei hohen Temperaturen zu stabilisieren. Dies ist einer der Gründe, warum nickelhaltige Sorten häufig in Geräten verwendet werden, die wiederholten Temperaturwechseln standhalten müssen.

Mangan

Mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.

Molybdän

Molybdän raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.

Silizium

Silizium is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.

Auch Spurenverunreinigungen sind wichtig. Schwefel und Phosphor, die aus Rohstoffen übrig bleiben, wenn sie nicht richtig raffiniert werden, können das effektive Schmelzverhalten an den Korngrenzen verringern und zu einem Phänomen namens „Hot Shortness“ beitragen, bei dem das Metall bei hohen Arbeitstemperaturen spröde und anfällig für Risse wird, noch bevor es seinen Schmelzpunkt erreicht. Dies ist einer der Gründe, warum die moderne Stahlherstellung so viel Wert auf eine strenge Kontrolle der Restelementgehalte legt, anstatt nur die primären Legierungszusätze zu verfolgen.

Die praktische Erkenntnis für jeden, der sich für ein Material entscheidet, ist, dass der Ausdruck „Schmelzpunkt von Stahl“ eigentlich eine Abkürzung für eine Familie eng verwandter Werte ist. Zwei Spulen, die nebeneinander auf dem Boden einer Lagerhalle liegen, eine aus unlegiertem Stahl und eine aus Werkzeugstahl mit hohem Kohlenstoffgehalt, können Schmelzpunkte haben, die sich um weit über 100 Grad Celsius unterscheiden, obwohl beide korrekt als Stahl bezeichnet werden.

Schmelzpunkte nach Stahltyp

In der folgenden Tabelle sind gängige Stahlfamilien und die typischerweise damit verbundenen Schmelzbereiche aufgeführt. Bei diesen Zahlen handelt es sich um allgemeine Industriereferenzen und nicht um das Spezifikationsblatt eines einzelnen Werks. Vergleichen Sie daher immer die genauen Werte mit den zertifizierten Daten für eine bestimmte Schmelze oder Sorte, bevor sie Teil einer kritischen Berechnung werden.

Typische Schmelzpunktbereiche nach Stahlkategorie, zusammengestellt aus Referenzen der metallurgischen Industrie
Stahltyp	Schmelzpunkt (°C)	Schmelzpunkt (°F)
Kohlenstoffarmer (weicher) Stahl	1410 – 1530	2570 – 2785
Stahl mit mittlerem und hohem Kohlenstoffgehalt	1410 – 1530	2570 – 2785
Edelstahl	1375 – 1530	2500 – 2785
Niedriglegierter Stahl	≈ 1432	≈ 2610
Hochlegierter Stahl	≈ 1415	≈ 2600
Werkzeugstahl	1400 – 1425	2550 – 2600
Baustahl	≈ 1425	≈ 2600

Beachten Sie, wie Werkzeugstahl und Baustahl liegen etwas tiefer als das breitere Kohlenstoffstahlband. Werkzeugstähle enthalten einen höheren Kohlenstoffgehalt und zusätzliche Legierungselemente, die den Schmelzpunkt senken, und Strukturstähle sind auf Schweißbarkeit und Zähigkeit ausgelegt und nicht darauf, den allerhöchsten Ofentemperaturen standzuhalten.

Es ist auch erwähnenswert, dass die Bandbreite innerhalb einer einzelnen Kategorie nicht gleichmäßig verteilt ist. Ein 1020-Weichstahl und ein 1095-Hochkohlenstoffstahl sind beide technisch gesehen Kohlenstoffstahl, doch die höhere Kohlenstoffsorte liegt durchgängig am unteren Ende des Bandes, während die magerere Sorte am oberen Ende liegt. Jeder, der Ofeneinstellungen für eine gemischte Schrott- oder Rohmaterialcharge festlegt, sollte diese Spanne berücksichtigen, anstatt davon auszugehen, dass eine einzige Mittelpunkttemperatur für jedes Stück gleichermaßen geeignet ist.

Wie wird der Schmelzpunkt von Stahl eigentlich gemessen?

Schmelzpunktangaben beruhen nicht auf Vermutungen. Metallurgen und Materiallabore verlassen sich auf eine Handvoll etablierter Techniken, um die Solidus- und Liquidustemperaturen für eine bestimmte Stahlzusammensetzung festzulegen.

Differentialthermoanalyse

Eine kleine Probe wird zusammen mit einem inerten Referenzmaterial erhitzt und der Temperaturunterschied zwischen beiden wird verfolgt. Der Punkt, an dem die Stahlprobe zusätzliche Wärme absorbiert, um die Phase zu ändern, zeigt die Solidus- und Liquiduspunkte genau an.

Optische Pyrometrie

In Produktionsöfen messen berührungslose optische Pyrometer die Strahlungsenergie, die von geschmolzenem oder nahezu geschmolzenem Stahl abgegeben wird, um die Oberflächentemperatur abzuschätzen, ohne dass eine Sonde das Metall direkt berührt, was angesichts der Geschwindigkeit, mit der ein Thermoelement von flüssigem Stahl verbraucht würde, von entscheidender Bedeutung ist.

Tauchthermoelemente

Einweg-Thermoelementsonden werden für eine kurze Messung direkt in geschmolzenen Stahl getaucht. Jede Sonde wird einmal verwendet und entsorgt, da die Spitze durch die Hitze zerstört wird. Der Messwert ist jedoch für diese einzelne Messung sehr genau.

Referenz zum Phasendiagramm

Anstatt jedes Mal eine physikalische Probe zu messen, ziehen Ingenieure häufig das Eisen-Kohlenstoff-Phasendiagramm und legierungsspezifische Phasendiagramme zu Rate, die abbilden, wie sich die Solidus- und Liquidustemperaturen ändern, wenn sich die Zusammensetzung ändert, sodass das Schmelzverhalten anhand einer bekannten Chemie vorhergesagt werden kann.

Produktionsöfen kombinieren typischerweise mehrere dieser Methoden. Ein kontinuierliches optisches Pyrometer kann allgemeine Trends während einer Schmelze überwachen, während periodische Tauchthermoelement-Einbrüche die tatsächliche Badtemperatur an wichtigen Entscheidungspunkten bestätigen, beispielsweise direkt vor dem Abstich des Ofens.

Vom Ofen zum Barren: Wie Stahl tatsächlich geschmolzen wird

Wenn man versteht, wo der Schmelzpunkt in der gesamten Produktion eine Rolle spielt, lässt sich erklären, warum die Zahl als solch ein kritischer Betriebsparameter und nicht als Hintergrundfakt behandelt wird.

Elektrolichtbogenofen (EAF)

Stahlschrott wird in einen mit feuerfestem Material ausgekleideten Behälter geladen und mithilfe von Lichtbögen geschmolzen, die zwischen großen Graphitelektroden und der Ladung erzeugt werden. Die Badtemperaturen werden bequem über den Liquiduspunkt gebracht, oft im Bereich von 1600 °C bis 1700 °C, um ein vollständiges Schmelzen sicherzustellen und Zeit für die Verfeinerungsreaktionen vor dem Abstich zu lassen.

Basischer Sauerstoffofen (BOF)

Geschmolzenes Eisen aus einem Hochofen wird mit Schrott kombiniert und mit hochreinem Sauerstoff angeblasen, was exotherme Reaktionen auslöst, die dazu beitragen, die hohen Temperaturen aufrechtzuerhalten, die erforderlich sind, um die Charge flüssig zu halten, während Kohlenstoff und Verunreinigungen herausoxidiert werden.

Induktionsofen

In Gießereien, die kleinere Chargen oder Speziallegierungen herstellen, sind Induktionsöfen weit verbreitet. Sie nutzen elektromagnetische Felder, um die Charge direkt zu erhitzen und bieten eine präzise Temperaturregelung, die sich gut zum Erreichen eines bestimmten Überhitzungsziels über dem Liquiduspunkt eignet.

In jedem Fall wird die angestrebte Badtemperatur mit dem spezifischen Liquiduspunkt der Legierung als Untergrenze und einem Überhitzungsspielraum festgelegt, der dem Bediener Arbeitszeit für das Gießen, Legierungszusätze und den Temperaturverlust beim Transfer in eine Kokille oder Stranggießanlage gibt. Bei zu geringer Überhitzung besteht die Gefahr, dass der Stahl teilweise erstarrt, bevor er die Form erreicht. Zu viel verschwendet Energie und kann den Verschleiß des Feuerfestmaterials erhöhen.

Schmelzpunkt vs. Strukturversagenstemperatur

Schmelzpunkt

~1370–1540°C

Die Temperatur, bei der Stahl physikalisch vom festen Zustand in den flüssigen Zustand übergeht. Um diesen Punkt zu erreichen, ist ein Ofen oder eine extrem intensive, anhaltende Wärmequelle erforderlich.

Struktureller Fehlerpunkt

~500–600°C

Der Temperaturbereich, in dem tragender Stahl so stark an Festigkeit verliert, dass er seine vorgesehene Belastung nicht mehr sicher tragen kann, lange bevor das Metall auch nur annähernd geschmolzen ist.

Diese Unterscheidung ist einer der am meisten missverstandenen Punkte im Hinblick auf das Verhalten von Stahl. Ein Stahlträger muss nicht schmelzen, um zu versagen. Baustahl behält in der Regel nur einen Bruchteil seiner Streckgrenze bei Raumtemperatur, wenn er etwa 500 bis 600 °C überschreitet. Aus diesem Grund konzentriert sich die Brandschutztechnik darauf, den Stahl unter diesem Schwellenwert und nicht unter seinem Schmelzpunkt zu halten. Ein Architekt oder Ingenieur, der Feuerschutzkonstruktionen entwirft, arbeitet mit ganz anderen Zahlen als ein Gießereibetreiber, der geschmolzenen Stahl in eine Form gießt.

Durch Laden ändert sich auch das Bild. Ein leicht belastetes Bauteil kann höhere Temperaturen überstehen als ein stark belastetes, bevor es sich verformt. Daher hängt die genaue Versagenstemperatur für ein bestimmtes Strukturelement davon ab, wie viel Gewicht es im Verhältnis zu seiner Nennkapazität trägt, und nicht von einer einzigen universellen Zahl.

Diese Lücke zwischen Schmelzpunkt und Funktionsversagen erklärt auch, warum Stahl oft als ein allmählicher Festigkeitsverlust und nicht als ein plötzliches Versagen beschrieben wird. Zwischen etwa 200 °C und 300 °C behalten die meisten Kohlenstoffstähle nahezu ihre gesamte Raumtemperaturfestigkeit. Von da an nach oben biegt die Festigkeitskurve immer schneller nach unten ab, sodass der Unterschied zwischen 500 °C und 600 °C für eine Strukturberechnung weitaus wichtiger ist, als der gleiche Unterschied von 100 Grad bei Raumtemperatur der Fall wäre.

Stahlschmelzpunkt beim Schmieden und in der Fertigung

Der Schmelzpunkt ist nicht die Zahl, die in einer Schmiedewerkstatt am wichtigsten ist. Was zählt, ist das Schmiedetemperaturfenster , ein Band, das bequem unterhalb des Schmelzbereichs liegt, sodass das Metall heiß genug ist, um durch Hämmern oder Pressen umgeformt zu werden, sich jedoch nie einer Verflüssigung nähert.

Erhitzen des Billets

Stahlmaterial wird in einem Ofen auf den Warmarbeitsbereich erhitzt, der für viele Kohlenstoff- und Legierungssorten üblicherweise bei etwa 1100 °C bis 1250 °C (ungefähr 2000 °F bis 2300 °F) liegt und deutlich unter dem oben in diesem Artikel gezeigten Schmelzbereich liegt.

Einweichen für eine gleichmäßige Temperatur

Das Werkstück wird lange genug auf Temperatur gehalten, damit die Wärme gleichmäßig durch seinen Querschnitt dringen kann. Dadurch wird vermieden, dass die Oberfläche bearbeitbar ist, der Kern jedoch noch vergleichsweise kalt und verformungsbeständig ist.

Stahlschmieden unter Druck

Hämmer, Pressen oder Walzgeräte bringen den erweichten, aber immer noch festen Stahl in die gewünschte Form. Wenn man weit unter dem Schmelzpunkt bleibt, bleibt die Kornstruktur intakt und ist einer der Gründe, warum geschmiedete Teile im Vergleich zu gegossenen Gegenstücken wegen ihrer Festigkeit geschätzt werden.

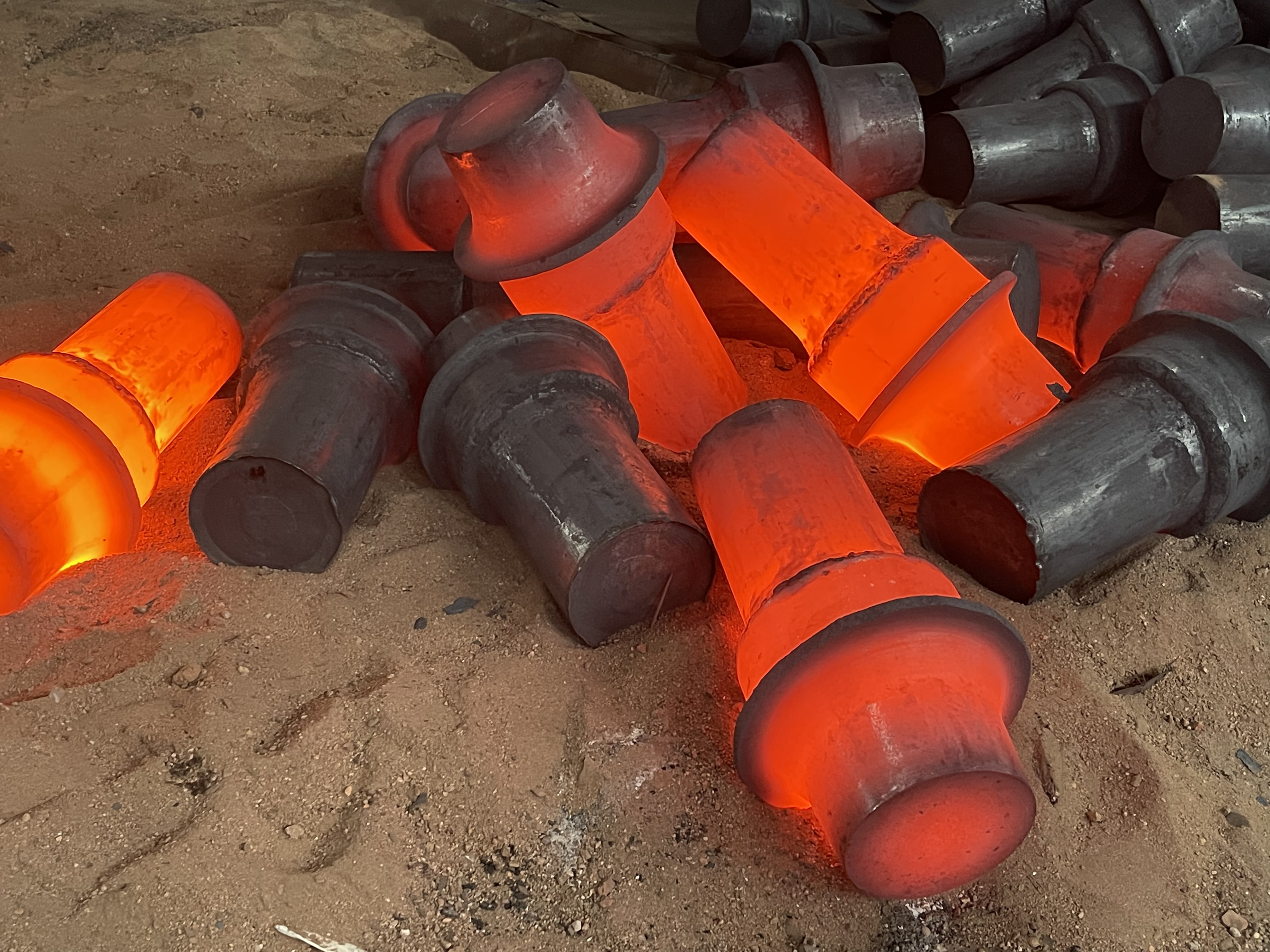

Kontrollierte Kühlung

Nach der Formgebung wird das Teil kontrolliert abgekühlt, manchmal mit anschließender Wärmebehandlung, um die mechanischen Eigenschaften zu sichern, die durch den Schmiedeprozess erreicht werden sollen.

Das Verständnis des Unterschieds zwischen Schmiedetemperatur und Schmelzpunkt erklärt viel darüber, warum Schmiedegeräte so konstruiert sind, wie sie sind. Es gibt Ofensteuerungen, Pyrometer und Einweichzeitverfahren, um das Werkstück sicher innerhalb des Schmiedefensters zu halten. Wenn dieses Fenster überschritten wird und man in Richtung des Schmelzbereichs abdriftet, steigt das Risiko von verbranntem Stahl, grober Kornstruktur und Rissbildung während der Formgebung stark an. Dies ist einer der Gründe, warum erfahrene Werkstätten Schmelzpunktdaten nicht als Betriebsziel, sondern als feste Obergrenze betrachten, von der man sich bei jedem Heißbearbeitungsprozess fernhalten sollte.

Warmschmieden vs. Kaltschmieden

Das Schmieden von Stahl erfolgt zumeist heiß im oben beschriebenen Temperaturfenster, da sich erhitzter Stahl mit weitaus geringerer Kraft verformt als Stahl bei Raumtemperatur und beim Arbeiten rekristallisiert, wodurch der Aufbau innerer Spannungen vermieden wird. Beim Kaltschmieden hingegen wird Stahl bei oder nahe der Raumtemperatur geformt, wobei die Duktilität des Metalls und nicht die Hitze zum Einsatz kommt. Das Kaltschmieden steht in keinem direkten Zusammenhang mit der Schmelzpunktdiskussion, ist jedoch erwähnenswert, da die Wahl zwischen Warm- und Kaltschmieden teilweise davon abhängt, wie sich die Eigenschaften einer bestimmten Stahlsorte ändern, wenn sie sich ihren thermischen Grenzen nähert oder sich von ihnen entfernt.

Häufige Fehler im Zusammenhang mit Überhitzung beim Schmieden

Wenn ein Ofenbetreiber zulässt, dass das Material zu nahe an den Schmelzbereich herankommt, kann es zu einigen vorhersehbaren Fehlern kommen. Durch das Kornwachstum entsteht eine grobe innere Struktur, die die Zähigkeit verringert. Beginnendes Schmelzen an den Korngrenzen, manchmal auch Brennen genannt, kann das Material dauerhaft schädigen, selbst wenn sich die Masse des Stücks nie sichtbar verflüssigt. Mit steigender Temperatur beschleunigt sich die Bildung von Ablagerungen, wodurch Material verschwendet wird und die Weiterverarbeitung erschwert wird. Das frühzeitige Erkennen dieser Anzeichen ist einer der Gründe, warum die Kontrolle und Überwachung der Ofentemperatur nach wie vor ein zentraler Schwerpunkt in Schmiedebetrieben ist.

Schmelzpunkt beim Schweißen und Schneiden im Vergleich zum Schmieden

Schweißen und thermisches Schneiden liegen im Temperaturspektrum am entgegengesetzten Ende des Schmiedens. Während beim Schmieden der Schmelzbereich bewusst umgangen wird, kommt es beim Schweißen darauf an, ihn zumindest lokal zu erreichen, um zwei Stahlstücke miteinander zu verschmelzen.

Schmiedefenster

~1100–1250°C

Stahlschmelzbereich

~1370–1540°C

Lichtbogenschweißbad

~1600°C und mehr

Beim Lichtbogenschweißen übersteigt das unmittelbare Schweißbad den Massenschmelzpunkt des Grundstahls typischerweise deutlich, da der Lichtbogen selbst bei mehreren tausend Grad brennt und eine örtliche Überhitzung dazu beiträgt, eine vollständige Verschmelzung zwischen dem Grundmetall und dem Zusatzwerkstoff sicherzustellen. Im Gegensatz zum Ofenschmelzen, bei dem die gesamte Charge auf Temperatur gebracht wird, handelt es sich hierbei um einen eng begrenzten, stark lokalisierten Vorgang. Das umgebende Grundmetall in nur geringer Entfernung vom Schweißbad kann immer noch annähernd Raumtemperatur haben, weshalb beim Schweißen starke Wärmegradienten auftreten und die Steuerung der Wärmezufuhr und der Abkühlgeschwindigkeit für die Schweißqualität so wichtig ist.

Ähnlich funktionieren thermische Schneidverfahren wie das Autogenschneiden und das Plasmaschneiden, bei denen eine schmale Stahlfuge über ihren Schmelzpunkt hinaus getrieben wird, sodass sie als geschmolzene Schlacke ausgeworfen werden kann, während die umgebende Platte bis auf eine schmale Wärmeeinflusszone strukturell weitgehend unbeeinträchtigt bleibt.

Wie der Schmelzpunkt von Stahl mit anderen Metallen verglichen wird

Wenn man Stahl neben andere gängige Industriemetalle stellt, hilft das, sein Schmelzverhalten in einen Zusammenhang zu bringen, insbesondere für alle, die zwischen Materialien für eine Hochtemperaturanwendung wählen.

Ungefähre Schmelzpunkte gängiger Industriemetalle zum Vergleich
Metal	Schmelzpunkt (°C)	Schmelzpunkt (°F)
Führen	≈ 327	≈ 621
Zink	≈ 420	≈ 788
Aluminium	≈ 660	≈ 1221
Kupfer	≈ 1085	≈ 1985
Reines Eisen	≈ 1538	≈ 2800
Stahl (allgemeines Sortiment)	1370 – 1540	2500 – 2800
Titan	≈ 1668	≈ 3034
Wolfram	≈ 3422	≈ 6192

Stahl liegt weit über Aluminium und Kupfer, was erklärt, warum Aluminium und Kupfer zum Schmelzen weitaus weniger Ofenenergie benötigen und häufig dort eingesetzt werden, wo niedrigere Verarbeitungstemperaturen von Vorteil sind. Titan schmilzt bei deutlich höherer Temperatur als die meisten Stahlsorten, und Wolfram gehört zu einer eigenen Kategorie, weshalb Wolfram für Filamente und Komponenten ausgewählt wird, die extremer, anhaltender Hitze standhalten müssen, die den Stahl vollständig verflüssigen würde.

Interessanterweise liegt der Schmelzpunkt von Stahl nahe am Schmelzpunkt von reinem Eisen und liegt in den meisten Legierungsformulierungen leicht darunter. Dies steht im Einklang mit dem allgemeinen metallurgischen Grundsatz, dass das Legieren eines Elements fast immer seinen Schmelzpunkt im Vergleich zum reinen Grundmetall senkt, ein Muster, das für die meisten gängigen Legierungssysteme gilt, nicht nur für Stahl.

Häufige Missverständnisse über den Schmelzpunkt von Stahl

Missverständnis

Stahl hat einen exakten Schmelzpunkt, genauso wie Wasser bei genau null Grad Celsius gefriert.

Realität

Stahl ist eine Legierung und schmilzt daher innerhalb eines Bereichs, der durch seine Solidus- und Liquidustemperaturen definiert wird, die sich mit der Zusammensetzung ändern und nicht bei einem festen Wert liegen.

Missverständnis

Gefährlich wird eine Stahlkonstruktion erst, wenn sie zu schmelzen beginnt.

Realität

Baustahl verliert einen großen Teil seiner Tragfähigkeit bei etwa 500 bis 600 °C, also Hunderten von Grad unter seinem Schmelzbereich, sodass das Ausfallrisiko steigt, lange bevor das Metall auch nur annähernd flüssig ist.

Missverständnis

Edelstahl hat immer einen höheren Schmelzpunkt als normaler Kohlenstoffstahl, da es sich um ein hochwertiges Material handelt.

Realität

Die beiden Bereiche überschneiden sich erheblich, und abhängig von den genauen verglichenen Sorten können einige Kohlenstoffstähle einen höheren Schmelzpunkt haben als einige rostfreie Sorten.

Missverständnis

Beim Schmieden muss der Stahl nahe an seinen Schmelzpunkt erhitzt werden, um ihn weich genug zum Formen zu machen.

Realität

Beim Schmieden bleibt man bewusst deutlich unterhalb des Schmelzbereichs, typischerweise 100 °C bis 300 °C tiefer, da das Arbeiten nahe an der Verflüssigung die Kornstruktur schädigt und das Risiko von Rissen erhöht.

Häufig gestellte Fragen

Bei welcher Temperatur in Celsius schmilzt Stahl?

Die meisten handelsüblichen Stahlsorten schmelzen irgendwo zwischen 1370 °C und 1540 °C, wobei der genaue Wert vom Kohlenstoffgehalt und dem Vorhandensein anderer Legierungselemente wie Chrom, Nickel oder Mangan abhängt.

Bei welcher Temperatur in Fahrenheit schmilzt Stahl?

In Fahrenheit entspricht derselbe Bereich etwa 2500°F bis 2800°F, wobei sich die Temperatur wiederum je nach Sorte und Legierungsgehalt etwas verschiebt.

Unterscheidet sich der Schmelzpunkt von Edelstahl von dem von Kohlenstoffstahl?

Die beiden Bereiche überschneiden sich erheblich. Edelstahl liegt typischerweise zwischen 1375 °C und 1530 °C, während Kohlenstoffstahl typischerweise zwischen 1410 °C und 1530 °C liegt, sodass der Unterschied zwischen einer bestimmten Edelstahl- und einer bestimmten Kohlenstoffsorte normalerweise geringer ist als erwartet.

Warum versagt Baustahl bei Bränden lange bevor er schmilzt?

Die Tragfähigkeit nimmt stark ab, sobald der Stahl eine Temperatur von etwa 500 bis 600 °C erreicht, eine Temperatur, die weit unter seinem Schmelzbereich liegt. Der Stahl ist zu diesem Zeitpunkt noch stabil, hat jedoch zu viel Festigkeit verloren, um die vorgesehene Last weiterhin tragen zu können.

Was ist der Unterschied zwischen Schmelzpunkt und Schmiedetemperatur?

Der Schmelzpunkt ist der Punkt, an dem Stahl vollständig flüssig wird. Die Schmiedetemperatur ist ein niedrigeres Arbeitsfenster, üblicherweise bei 1100 °C bis 1250 °C für viele Qualitäten, das speziell gewählt wurde, um deutlich außerhalb des Schmelzbereichs zu bleiben und das Metall dennoch weich genug für die Umformung zu machen.

Erhöht oder senkt die Zugabe von Kohlenstoff den Schmelzpunkt von Stahl?

Durch die Zugabe von Kohlenstoff wird der Schmelzpunkt gesenkt. Ein höherer Kohlenstoffgehalt verringert den Schmelzbereich, weshalb Werkzeugstähle mit hohem Kohlenstoffgehalt im Allgemeinen bei etwas niedrigeren Temperaturen schmelzen als Weichstahl mit sehr niedrigem Kohlenstoffgehalt.

Warum wird der Schmelzpunkt von Stahl als Bereich und nicht als einzelne Zahl angegeben?

Stahl ist eine Legierung und kein reines Element, daher hat er im Gegensatz zu reinem Eisen keinen einzigen festen Schmelzpunkt. Die genauen Solidus- und Liquidustemperaturen ändern sich mit der spezifischen Mischung von Kohlenstoff- und Legierungselementen in jeder Sorte.

Wie heiß wird ein Schweißbad im Vergleich zum Schmelzpunkt von Stahl?

Ein typisches Schweißbad beim Lichtbogenschweißen liegt weit über dem Massenschmelzbereich des Grundstahls, häufig um 1600 °C oder höher in der unmittelbaren Lichtbogenzone, da der Prozess genügend Überhitzung benötigt, um eine vollständige Verschmelzung zwischen Grundmetall und Zusatzwerkstoff sicherzustellen.

Ändert sich der Schmelzpunkt von Stahl mit dem Druck oder der Höhe?

Der Schmelzpunkt verschiebt sich im strengen thermodynamischen Sinne geringfügig mit dem Druck, aber der Effekt ist bei normalen atmosphärischen Bedingungen so gering, dass er für alltägliche Ofen-, Schmiede- oder Schweißvorgänge kein praktischer Faktor ist.
