Woraus besteht eine Stahllegierung? Kompositions- und Schmiedehandbuch

Inhalt

1 Die Kernelemente, aus denen legierter Stahl besteht
2 Wie legierter Stahl klassifiziert wird: niedriglegiert vs. hochlegiert
3 Wie legierter Stahl hergestellt wird: Vom rohen Erz bis zur fertigen Zusammensetzung
4 Was Schmiedeteile aus legiertem Stahl von Gussteilen oder Stangenmaterial unterscheidet
5 Gängige legierte Stahlsorten, die in Schmiedestücken verwendet werden, und was sie enthalten
6 Wärmebehandlung von Schmiedestücken aus legiertem Stahl: Entdeckung der wahren Eigenschaften
7 Branchen, die auf Schmiedeteile aus legiertem Stahl angewiesen sind, und warum die Zusammensetzung wichtig ist
8 Prüfung und Qualitätsüberprüfung von Schmiedestücken aus legiertem Stahl
9 Legierter Stahl vs. normaler Kohlenstoffstahl in Schmiedeanwendungen
10 So wählen Sie die richtige legierte Stahlsorte für Ihre Schmiedeanforderung aus
11 Neue Trends in der Zusammensetzung von legiertem Stahl und in der Schmiedetechnologie

Direkte Antwort

Stahllegierungen bestehen im Wesentlichen aus Eisen und Kohlenstoff, aber was gewöhnlichen Stahl in hochleistungsfähigen legierten Stahl verwandelt, ist die bewusste Zugabe eines oder mehrerer Legierungselemente – wie Chrom, Nickel, Molybdän, Mangan, Vanadium oder Wolfram – die jeweils spezifische mechanische oder chemische Eigenschaften verleihen. Schmiedeteile aus legiertem Stahl , hergestellt durch Formen dieses angereicherten Materials unter hohen Druckkräften, stellen eine der strukturell zuverlässigsten Formen der Metallbearbeitung in der industriellen Fertigung dar.

Die Grundzusammensetzung von Stahl ist Eisen (Fe), typischerweise kombiniert mit Kohlenstoff (C) in Konzentrationen von 0,05 bis 2,0 Gew.-% . Anschließend werden Legierungselemente in kontrollierten Prozentsätzen hinzugefügt, um je nach Anwendung Härte, Zugfestigkeit, Korrosionsbeständigkeit, Zähigkeit oder Hitzebeständigkeit zu modifizieren. Diese bewusste Kompositionstechnik ist es, die legierten Stahl von normalem Kohlenstoffstahl unterscheidet – und sie macht ihn aus Schmiedeteile aus legiertem Stahl Sie werden in anspruchsvollen Branchen wie Öl und Gas, Luft- und Raumfahrt, Automobilindustrie und Schwermaschinenbau sehr geschätzt.

Die Kernelemente, aus denen legierter Stahl besteht

Um zu verstehen, woraus legierter Stahl besteht, muss man sich seine elementaren Bausteine ansehen. Jedes Element erfüllt einen Zweck – keines wird ohne berechneten Grund hinzugefügt.

Eisen (Fe)

Das primäre Grundmetall. Eisen bildet das strukturelle Rückgrat. Reines Eisen ist relativ weich und duktil, weshalb Kohlenstoff und andere Legierungselemente hinzugefügt werden, um seine mechanische Leistung zu erhöhen. Eisen ist typischerweise Bestandteil 97 % oder mehr der Gesamtzusammensetzung in den meisten legierten Stahlsorten.

Kohlenstoff (C)

Das kritischste Legierungselement. Der Kohlenstoffgehalt steuert direkt die Härte und Zugfestigkeit. Niedriglegierte Stähle enthalten Kohlenstoff im Bereich von 0,15 % bis 0,50 % . Ein höherer Kohlenstoffgehalt erhöht die Härte, verringert aber die Schweißbarkeit und Zähigkeit, was bei Schmiedeanwendungen ein sorgfältiges Gleichgewicht erfordert.

Chrom (Cr)

Addiert in Beträgen von 0,5 % bis 18 % Chrom verbessert die Korrosionsbeständigkeit und Härte erheblich. Bei Werten über 10,5 % wird Stahl rostfrei. In Schmiedestücken aus legiertem Stahl für Hochtemperaturanwendungen stabilisiert Chrom auch Karbide bei erhöhten Temperaturen und verhindert so ein Erweichen bei Hitze.

Nickel (Ni)

Nickel verbessert die Zähigkeit, insbesondere bei niedrigen Temperaturen, und erhöht die Korrosionsbeständigkeit. Es wird üblicherweise in Mengen von verwendet 1 % bis 5 % in legierten Baustählen. In Kombination mit Chrom entstehen durch Nickel einige der schlagfeststen legierten Stähle, die für Schmiedeteile von Druckbehältern und Turbinenkomponenten erhältlich sind.

Molybdän (Mo)

Molybdän ist einer der am meisten geschätzten Zusätze in Hochleistungslegierungsstählen und wird typischerweise zugesetzt 0,15 % bis 1,0 % . Es verbessert die Härtbarkeit, die Beständigkeit gegen Anlassversprödung und die Hochtemperaturfestigkeit erheblich. Schmiedeteile aus legiertem Stahl, die in Ölbohrungen und petrochemischen Umgebungen verwendet werden, enthalten fast immer Molybdän.

Mangan (Mn)

Mangan trägt zur Desoxidation bei der Stahlherstellung bei und verbessert die Härtbarkeit und Zugfestigkeit. Es neutralisiert die schädliche Wirkung von Schwefel, indem es Mangansulfid anstelle von Eisensulfid bildet. Die Niveaus reichen typischerweise von 0,30 % bis 1,80 % in standardmäßigen legierten Stahlsorten.

Wie legierter Stahl klassifiziert wird: niedriglegiert vs. hochlegiert

Nicht alle legierten Stähle sind in ihrer Zusammensetzung oder Leistung gleich. Die Industrie unterteilt sie basierend auf dem Gesamtanteil der vorhandenen Legierungselemente in zwei große Kategorien. Diese Klassifizierung hat direkte Auswirkungen auf Schmiedeparameter, Wärmebehandlungsanforderungen und Endanwendungen.

Klassifizierung von legiertem Stahl nach Gesamtgehalt an Legierungselementen und typischen Anwendungen
Kategorie	Gesamtlegierungsgehalt	Gemeinsame Legierungselemente	Typische Anwendungen
Niedriglegierter Stahl	Weniger als 8 %	Cr, Mo, Ni, Mn, V	Druckbehälter, Rohrleitungen, Strukturschmiedeteile, Automobilkomponenten
Hochlegierter Stahl	8 % oder mehr	Cr, Ni, Mo, W, Co	Luft- und Raumfahrt, Gasturbinen, chemische Verarbeitung, Hochtemperaturschmiedeteile
Edelstahl (Teilmenge)	Mindestens über 10,5 % Cr	Cr, Ni, Mo	Lebensmittelverarbeitung, Schifffahrt, Medizin, Ventilschmiedeteile
Werkzeugstahl (Teilmenge)	Variable Legierungen mit hohem C-Gehalt	W, Mo, Cr, V	Schneidwerkzeuge, Matrizen, Formen, Schmiedewerkzeuge

In der Schmiedeindustrie Niedriglegierte Stähle machen den Großteil der weltweit hergestellten Schmiedeteile aus legiertem Stahl aus , vor allem weil sie ein hervorragendes Gleichgewicht zwischen mechanischen Eigenschaften und Kosteneffizienz bieten. Hochlegierte Sorten sind für extreme Einsatzbedingungen reserviert, bei denen Leistungsanforderungen die erhöhten Materialkosten rechtfertigen.

Wie legierter Stahl hergestellt wird: Vom rohen Erz bis zur fertigen Zusammensetzung

Die Herstellung von legiertem Stahl ist ein mehrstufiger metallurgischer Prozess, der bei jedem Schritt eine präzise Kontrolle erfordert. Das Verständnis dieses Prozesses erklärt, warum die Konsistenz der Zusammensetzung bei Schmiedestücken aus legiertem Stahl so wichtig ist – selbst kleine Abweichungen in der Chemie können die endgültigen Eigenschaften des Schmiedeteils erheblich beeinflussen.

Eisenerzschmelze und Primärstahlproduktion

Der Prozess beginnt in einem Hochofen, in dem Eisenerz, Koks und Kalkstein bei Temperaturen über 100 °C zusammengeführt werden 1.500°C . Dabei entsteht Roheisen – eine Form von Eisen mit hohem Kohlenstoffgehalt und hoher Verunreinigung. Roheisen wird dann in einem Sauerstoffbasisofen (BOF) oder Elektrolichtbogenofen (EAF) raffiniert, um den Kohlenstoffgehalt zu reduzieren und unerwünschte Verunreinigungen wie Schwefel und Phosphor zu entfernen, wodurch Rohstahl entsteht.

Sekundärmetallurgie und Legierungselementzugabe

Legierungselemente werden bei der Sekundärmetallurgie hinzugefügt, häufig in einem Pfannenofen. Ferrolegierungen (Eisen-Chrom, Ferro-Molybdän, Ferro-Vanadium usw.) werden in präzisen Mengen eingebracht, um die angestrebte Chemie zu erreichen. Vakuumentgasung kann eingesetzt werden, um den Wasserstoff- und Sauerstoffgehalt zu minimieren – besonders wichtig für Schmiedeteile aus legiertem Stahl, die hohen Belastungen ausgesetzt sind. Die gesamte Pfanne wird vor dem Gießen mehrmals gerührt und Proben entnommen, um die chemische Homogenität zu bestätigen.

Strangguss oder Blockguss

Der flüssige legierte Stahl wird je nach dem nachfolgenden Schmiedeprozess zu Knüppeln, Blöcken, Brammen oder Barren erstarrt. Für große Schmiedeteile aus legiertem Stahl – wie Ringschmiedeteile, Wellen oder Druckbehälterkörper – Barrenguss wird oft bevorzugt. Barren können zwischen einigen hundert Kilogramm und mehr wiegen 300 Tonnen . Die Erstarrungsgeschwindigkeit und die Barrengeometrie beeinflussen die innere Festigkeit des Materials, weshalb die Barrenkonstruktion Teil des Qualitätsentwicklungsprozesses ist.

Homogenisierung und Konditionierung

Gegossene Barren oder Knüppel werden in Homogenisierungsöfen bei Temperaturen eingeweicht, die typischerweise zwischen 1.100 °C und 1.250 °C über einen längeren Zeitraum (bis zu 48 Stunden bei großen Barren), um eine Entmischung zu verhindern – die ungleichmäßige Verteilung der Legierungselemente, die während der Erstarrung auftritt. Dieser Schritt ist für Schmiedeteile aus hochwertigem legiertem Stahl, bei denen gleichmäßige Eigenschaften über den gesamten Querschnitt erforderlich sind, nicht verhandelbar.

Was Schmiedeteile aus legiertem Stahl von Gussteilen oder Stangenmaterial unterscheidet

Sobald legierter Stahl in Barren- oder Knüppelform hergestellt wird, wird das Material geschmiedet – ein thermomechanischer Prozess, der die innere Struktur des Stahls grundlegend verändert und seine mechanischen Eigenschaften weit über das hinaus verbessert, was durch Gießen oder Bearbeiten aus Stangenmaterial erreicht werden kann.

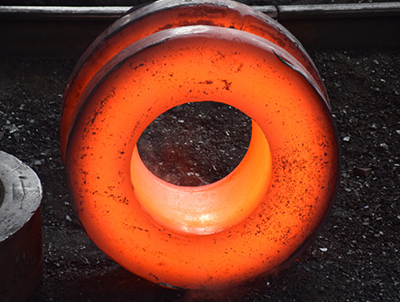

Während des Schmiedeprozesses wird der legierte Stahl auf seinen Schmiedetemperaturbereich erhitzt – typischerweise zwischen 1.050 °C und 1.250 °C – und dann durch Druckkraft mit hydraulischen Pressen, Hämmern oder Ringwalzgeräten geformt. Dieser Verformungsprozess führt zu mehreren entscheidenden Ergebnissen:

Interne Porosität und Lunker beim Guss werden geschlossen und verfestigt, wodurch ein völlig dichtes, stabiles Material entsteht.
Die Kornstruktur wird verfeinert und entlang der Form des Teils ausgerichtet, wodurch eine gerichtete Faserstruktur entsteht, die die Festigkeit in der primären Spannungsrichtung verbessert.
Einschlüsse und Segregationsbänder werden aufgebrochen und neu verteilt, wodurch ihre negativen Auswirkungen auf die Ermüdungslebensdauer verringert werden.
Die thermomechanische Arbeit führt zu einer kontrollierten Versetzungsdichte im Kristallgitter, was zu einer höheren Streckgrenze beiträgt.

Das Ergebnis ist das Schmiedeteile aus legiertem Stahl typically exhibit 20% to 40% higher fatigue strength im Vergleich zu gleichwertigen Gussteilen aus legiertem Stahl mit derselben Zusammensetzung. Aus diesem Grund werden sicherheitskritische Komponenten – Turbinenscheiben, Fahrwerk, Druckflansche, Schwerstangen – fast immer als Schmiedeteile und nicht als Gussteile spezifiziert.

Gängige legierte Stahlsorten, die in Schmiedestücken verwendet werden, und was sie enthalten

Die globale Stahlindustrie hat Hunderte von legierten Stahlsorten standardisiert, jede mit einem definierten Zusammensetzungsbereich, der für spezifische Leistungsmerkmale optimiert ist. Die folgenden Güten gehören zu den am häufigsten in Schmiedestücken aus legiertem Stahl verwendeten:

4140

AISI 4140 – Chrom-Molybdän-Stahl

Zusammensetzung: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo, 0,75–1,00 % Mn . Einer der weltweit am häufigsten verwendeten legierten Stähle. Bietet hervorragende Härtbarkeit, Ermüdungsbeständigkeit und Zähigkeit. Wird häufig in Wellen, Zahnräder, Achsen, Pleuelstangen und Werkzeugverbindungen für den Öl- und Gassektor eingeschmiedet. Zugfestigkeit nach Wärmebehandlung erreicht 950–1.100 MPa Abhängig von der Querschnittsdicke und der Anlasstemperatur.

4340

AISI 4340 – Nickel-Chrom-Molybdän-Stahl

Zusammensetzung: 0,38–0,43 % C, 0,70–0,90 % Cr, 0,20–0,30 % Mo, 1,65–2,00 % Ni . 4340 ist als legierter Stahl in Flugzeugqualität bekannt und bietet selbst bei großen Querschnitten hervorragende Festigkeit und Zähigkeit. Schmiedeteile aus legiertem Stahl aus 4340 werden in Flugzeugfahrwerken, Kurbelwellen und panzerfesten Strukturbauteilen verwendet. Die Zugfestigkeit kann überschritten werden 1.400 MPa bei entsprechender Wärmebehandlung.

F22

ASTM A182 F22 – Chrom-Molybdän-Legierung (2,25Cr-1Mo)

Eine Hochtemperatur-Einsatzlegierung, die Folgendes enthält: 2,00–2,50 % Cr und 0,87–1,13 % Mo . Weit verbreitet für Schmiedeteile von Druckbehältern und Rohrleitungen in petrochemischen und Raffinerieumgebungen. Dieser Typ behält seine Festigkeit und widersteht Wasserstoffangriffen bei Temperaturen von bis zu 550°C Dadurch ist es in Flanschen, Ventilkörpern und Reaktordüsen von Hydroprozessanlagen unverzichtbar.

P91

Güteklasse P91 – Modifizierter 9Cr-1Mo-Stahl

Zusammensetzung: 8,00–9,50 % Cr, 0,85–1,05 % Mo, 0,18–0,25 % V, 0,06–0,10 % Nb . Speziell für den Hochdruck- und Hochtemperatur-Dampfbetrieb in der Stromerzeugung entwickelt. Schmiedeteile aus legiertem Stahl der Marke P91 werden in Frischdampfleitungen, Sammelrohren und Ventilgehäusen verwendet, die bei Temperaturen von bis zu 100 °C betrieben werden 620°C . Durch die Zugabe von Vanadium und Niob entstehen feine Karbidausscheidungen, die einer Kriechverformung über Jahrzehnte hinweg standhalten.

Wärmebehandlung von Schmiedestücken aus legiertem Stahl: Entdeckung der wahren Eigenschaften

Die Zusammensetzung von legiertem Stahl definiert sein Potenzial, aber die Wärmebehandlung ist es, die dieses Potenzial freisetzt und für eine bestimmte Anwendung zuschneidet. Schmiedeteile aus legiertem Stahl werden nach dem Schmieden fast immer mindestens einer Wärmebehandlung unterzogen, und viele werden mehreren aufeinanderfolgenden Behandlungen unterzogen.

Normalisieren

Das Schmiedestück wird auf eine Temperatur von ca. erhitzt 50°C bis 70°C über der oberen kritischen Temperatur (Ac3) und dann luftgekühlt. Durch das Normalisieren wird die beim Schmieden gestörte Kornstruktur verfeinert und Eigenspannungen abgebaut. Bei legierten Stählen liegen die Normalisierungstemperaturen typischerweise dazwischen 860°C und 950°C . Diese Behandlung ist häufig der erste Schritt vor dem Abschrecken und Anlassen.

Abschrecken und Anlassen (Q&T)

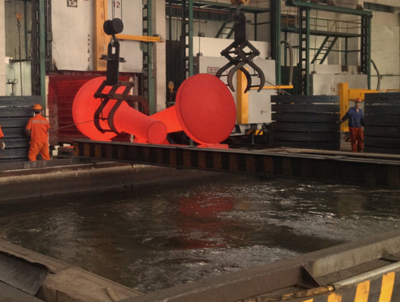

Beim Abschrecken wird das Schmiedestück auf die Austenitisierungstemperatur (typischerweise) erhitzt 830°C bis 900°C für die meisten Cr-Mo-Legierungsstähle) und schnelles Abkühlen in Wasser, Öl oder Polymer-Abschreckmedien. Dadurch entsteht ein martensitisches Gefüge mit sehr hoher Härte – oft darüber 50 HRC – aber auch hohe Sprödigkeit. Durch das Anlassen wird das martensitische Schmiedestück dann auf eine niedrigere Temperatur erhitzt, normalerweise zwischen 1 und 10 % 540°C und 700°C , um die Sprödigkeit zu verringern und gleichzeitig den Großteil der Festigkeitsverbesserung beizubehalten. Die endgültigen mechanischen Eigenschaften sind durch die Wahl der Anlasstemperatur gut kontrollierbar.

Glühen

Wird verwendet, wenn das Schmiedestück für die Bearbeitung maximale Weichheit benötigt oder wenn innere Spannungen vollständig entfernt werden müssen. Beim Vollglühen erfolgt eine langsame Ofenabkühlung über Ac3, wodurch eine überwiegend ferritisch-perlitische Mikrostruktur entsteht. Bei einigen komplexen Schmiedestücken aus legiertem Stahl mit komplizierten Bearbeitungsanforderungen reduziert das Glühen den Werkzeugverschleiß und die Bearbeitungszykluszeiten erheblich – manchmal sogar eine Verkürzung der Bearbeitungszeit 30 % bis 50 % im Vergleich zum Schmieden im abgeschreckten Zustand.

Wärmebehandlung nach dem Schweißen (PWHT)

Viele Schmiedeteile aus legiertem Stahl werden in Schweißbaugruppen integriert. Nach dem Schweißen enthält die Wärmeeinflusszone (HAZ) eine verhärtete, spröde Mikrostruktur und Restzugspannungen, die zu verzögerter Rissbildung oder Betriebsausfällen führen können. PWHT bei Temperaturen typischerweise zwischen 600°C und 760°C für Cr-Mo-legierte Stähle mildert die HAZ, reduziert den Wasserstoffgehalt und senkt die Eigenspannungen auf ein akzeptables Niveau. Für Schmiedeteile von Druckbehältern ist PWHT in den meisten Konstruktionsvorschriften eine zwingende Anforderung.

Branchen, die auf Schmiedeteile aus legiertem Stahl angewiesen sind, und warum die Zusammensetzung wichtig ist

Die Auswahl der Legierungsstahlzusammensetzung für Schmiedestücke ist immer anwendungsorientiert. Verschiedene Branchen stellen sehr unterschiedliche Anforderungen an ihre Schmiedeteile und die Legierungsstrategie muss genau auf die Einsatzumgebung abgestimmt sein.

Öl- und Gasindustrie

Bohrmanschetten, Ventile, Bohrlochkopfausrüstung und Rohrleitungsflansche werden in Umgebungen mit extremem Druck, H2S-induzierter Spannungskorrosion und korrosiven Flüssigkeiten eingesetzt. Schmiedeteile aus legiertem Stahl In diesem Sektor werden üblicherweise die Qualitäten AISI 4130, 4140 und F22 verwendet, die alle eine angemessene Korrosionsbeständigkeit mit der hohen Streckgrenze vereinen, die erforderlich ist, um den darüber liegenden Drücken standzuhalten 100 MPa in Tiefbrunnenanwendungen.

Luft- und Raumfahrt und Verteidigung

Fahrwerkskomponenten, Betätigungsstangen und strukturelle Befestigungsbeschläge erfordern das höchste Festigkeits-Gewichts-Verhältnis, das bei Stahl erreichbar ist. AISI 4340 und seine im Vakuumlichtbogen umgeschmolzenen (VAR) Varianten bieten Zugfestigkeiten von bis zu 1.800 MPa bei Bruchzähigkeitsniveaus, die mit einer schadenstoleranten Konstruktion kompatibel sind. Jedes in einem Flugzeug eingesparte Gramm Gewicht hat einen langfristigen Betriebswert, weshalb die Legierungszusammensetzung in Schmiedeteilen aus legiertem Stahl für die Luft- und Raumfahrt auf weitaus engere Toleranzen als bei handelsüblichen Standardqualitäten kontrolliert wird.

Stromerzeugung

Dampfturbinenrotoren, Generatorwellen und Druckbehälterdüsen in Kern- und Wärmekraftwerken arbeiten jahrzehntelang kontinuierlich bei hoher Temperatur und hohem Druck. Bei Schmiedestücken aus legiertem Stahl in diesem Sektor werden kriechfeste Güten wie P91, P92 und 12Cr-1Mo verwendet, wobei Vanadium-, Niob- und Wolframzusätze eine mikrostrukturelle Stabilität schaffen, die Dimensionsänderungen und Festigkeitsverluste verhindert 100.000 Stunden Einsatzbereich bei Temperaturen über 550°C.

Automobil- und Schwermaschinenbau

Kurbelwellen, Nockenwellen, Pleuel, Achswellen und Getriebekomponenten stellen das größte Volumensegment des globalen Marktes für Schmiedeteile aus legiertem Stahl dar. Hier dominieren Sorten wie 5140 (Cr-Stahl) und 8620 (Ni-Cr-Mo-Aufkohlungsstahl), die eine Kombination aus Oberflächenhärte durch Einsatzhärtung und zähen Kerneigenschaften durch die Legierungszusammensetzung bieten. Die jährliche Produktion von Schmiedeteilen aus legiertem Automobilstahl übersteigt 10 Millionen Tonnen weltweit Damit ist die Automobilindustrie das größte Endverbrauchssegment.

Prüfung und Qualitätsüberprüfung von Schmiedestücken aus legiertem Stahl

Da die Zusammensetzung des legierten Stahls direkt die Eigenschaften des endgültigen Schmiedestücks bestimmt, sind strenge Tests in mehreren Produktionsstufen gängige Praxis. Die folgenden Tests werden routinemäßig an Schmiedestücken aus legiertem Stahl durchgeführt, um zu überprüfen, ob das Material den Spezifikationsanforderungen entspricht:

Chemische Analyse

Mit optischer Emissionsspektrometrie (OES) oder Röntgenfluoreszenz (RFA) wird die chemische Zusammensetzung jeder Charge von legiertem Stahl vor dem Schmieden überprüft. Die Ergebnisse müssen für jedes Element innerhalb des angegebenen Zusammensetzungsbereichs liegen. Bei kritischen Anwendungen wird die Pfannenanalyse durch eine Produktanalyse am fertigen Schmiedestück ergänzt.

Mechanische Prüfung

Zugversuche (gemäß ASTM E8 oder ISO 6892) messen die Streckgrenze, die maximale Zugfestigkeit, die Dehnung und die Flächenreduzierung. Der Charpy-Schlagtest (gemäß ASTM E23) bewertet die Zähigkeit bei bestimmten Temperaturen. Härteprüfungen (Brinell, Rockwell oder Vickers) überprüfen die Reaktion auf die Wärmebehandlung über den gesamten Schmiedequerschnitt.

Ultraschallprüfung (UT)

Automatisierte oder manuelle UT wird verwendet, um interne Diskontinuitäten wie Porosität, Risse oder Einschlüsse im Körper des Schmiedestücks zu erkennen. Akzeptanzkriterien werden durch Normen wie ASTM A388 oder EN 10228-3 definiert. Bei großen Schmiedestücken aus legiertem Stahl, die in Druckbehältern oder Turbinen verwendet werden, wird UT durchgeführt 100 % des Schmiedevolumens .

Magnetpulverprüfung (MT)

MT erkennt Oberflächen- und oberflächennahe Diskontinuitäten in ferritischen legierten Stählen. Das Schmiedestück ist magnetisiert und feine ferromagnetische Partikel zeigen Risse an der Oberfläche. Dieser Test ist besonders wichtig für bearbeitete Schmiedeteile aus legiertem Stahl, da bei der Bearbeitung Risse unter der Oberfläche sichtbar werden oder Nähte freigelegt werden können, die im Rohschmiedezustand nicht sichtbar waren.

Legierter Stahl vs. normaler Kohlenstoffstahl in Schmiedeanwendungen

Eine praktische Frage bei jedem Schmiededesignprozess ist, ob die zusätzlichen Kosten für Legierungselemente im Vergleich zu einfachem Kohlenstoffstahl gerechtfertigt sind. Der folgende Vergleich bietet eine datengesteuerte Perspektive:

Vergleich der wichtigsten Eigenschaften zwischen reinem Kohlenstoffstahl und gewöhnlichen Schmiedesorten aus legiertem Stahl
Eigentum	Normaler Kohlenstoffstahl (1045)	Legierter Stahl (4140)	Legierter Stahl (4340)
Zugfestigkeit (Q&T)	570–700 MPa	950–1.100 MPa	1.200–1.450 MPa
Härtbarkeit	Niedrig (geringe Aushärtung)	Mittelhoch	Sehr hoch
Zähigkeit bei niedrigen Temperaturen	Arm	Gut	Ausgezeichnet
Korrosionsbeständigkeit	Arm	Mäßig	Mäßig
Hochtemperaturfestigkeit	Arm above 300°C	Gut to 450°C	Gut to 450°C
Relative Materialkosten	Am niedrigsten	1,5–2x reines Carbon	2,5–4x reines Carbon

Bei Anwendungen, bei denen das Schmiedestück klein, leicht belastet oder leicht austauschbar ist, kann unlegierter Kohlenstoffstahl eine praktische Wahl sein. Für jede Komponente jedoch, bei der ein Ausfall katastrophale Folgen hätte oder bei der die Reduzierung der Abschnittsgröße (Gewicht) wirtschaftlich wichtig ist, Schmiedeteile aus legiertem Stahl deliver a cost-performance advantage Dadurch wird der höhere Materialpreis durch geringeres Bauteilgewicht, längere Lebensdauer und geringere Wartungshäufigkeit schnell ausgeglichen.

So wählen Sie die richtige legierte Stahlsorte für Ihre Schmiedeanforderung aus

Die Auswahl der richtigen Legierungsstahlzusammensetzung für ein Schmiedeprojekt ist eine strukturierte technische Entscheidung. Folgende Faktoren sollten systematisch evaluiert werden:

Betriebstemperaturbereich: Für Umgebungs- und moderate Temperaturen bis 400 °C sind Standard-Cr-Mo-Qualitäten wie 4140 oder F11 ausreichend. Für Temperaturen über 500 °C sollten modifizierte 9Cr-Sorten (P91, P92) oder austenitische rostfreie Schmiedestücke in Betracht gezogen werden.
Erforderliches Kraftniveau: Bestimmen Sie die für die Konstruktion erforderliche Mindeststreckgrenze und Zugfestigkeit. Für Streckgrenzen über 900 MPa sollten nickelhaltige Güten (4340, 300M) oder ultrahochfeste legierte Stähle gewählt werden.
Abschnittsdicke und Härtbarkeit: Schmiedestücke mit größerem Querschnitt erfordern eine höhere Härtbarkeit, um eine Durchhärtung zu erreichen. Normale legierte Stähle wie 4140 können in Abschnitten von bis zu ca. vollständig gehärtet werden 75mm Durchmesser ; Für größere Abschnitte sind höherwertige Nickelqualitäten oder vakuumumgeschmolzene Varianten erforderlich.
Korrosive Umgebung: Wenn das Schmiedestück H2S, Chloriden oder sauren Umgebungen ausgesetzt ist, sollten korrosionsbeständige legierte Stähle mit höherem Chrom- oder Edelstahlgehalt in Betracht gezogen werden, auch wenn die grundlegenden mechanischen Anforderungen durch eine einfachere Legierung erfüllt werden könnten.
Anforderungen an die Schweißbarkeit: Ein höherer Kohlenstoff- und Legierungsgehalt verringert im Allgemeinen die Schweißbarkeit. Wenn das Schmiedestück aus legiertem Stahl im Betrieb geschweißt wird, liegt ein Kohlenstoffäquivalentwert (CE) darunter 0.45 ist in der Regel darauf ausgerichtet, wasserstoffinduziertes Cracken in der WEZ ohne zwingendes Vorwärmen zu vermeiden.
Schlagzähigkeit bei niedrigen Temperaturen: Für Offshore-, Arktis- oder kryogene Anwendungen muss die Charpy-Aufprallenergie bei der minimalen Auslegungstemperatur angegeben werden. Nickelzusätze sind die wirksamste Möglichkeit, die Zähigkeit von Schmiedestücken aus legiertem Stahl bei Minustemperaturen aufrechtzuerhalten.

Neue Trends in der Zusammensetzung von legiertem Stahl und in der Schmiedetechnologie

Der Bereich der Entwicklung von legiertem Stahl ist nicht statisch. Forschung und industrielle Entwicklungsbemühungen verschieben weiterhin die Grenzen dessen, was Legierungsstahlzusammensetzungen erreichen können, mit erheblichen Auswirkungen auf Schmiedeteile aus legiertem Stahl der nächsten Generation.

Fortschrittliche hochfeste niedriglegierte Stähle (AHSLA).

Diese Qualitäten erreichen Zugfestigkeiten oberhalb 1.000 MPa mit einem Gesamtlegierungsgehalt unter 3 %, hauptsächlich durch Mikrolegierungszusätze von Niob (0,02–0,06 %), Titan (0,01–0,04 %) und Vanadium (0,05–0,15 %). Der Mechanismus beruht auf der Ausscheidungshärtung durch feine Karbid- und Nitridpartikel, die sich beim kontrollierten Abkühlen nach dem Schmieden bilden. Das Ergebnis ist eine Sorte, die die Festigkeit von herkömmlichem hochlegiertem Stahl mit deutlich verbesserter Schweißbarkeit und geringeren Rohstoffkosten kombiniert.

Thermomechanisch kontrollierte Bearbeitung (TMCP) für Schmiedeteile

TMCP integriert die Schmiedeverformung mit kontrollierter Abkühlung in einer einzigen koordinierten Sequenz und ersetzt so herkömmliche Wiedererwärmungs- und Abschreckzyklen. Bei legierten Stählen kann TMCP folgende Korngrößen erreichen 10 Mikrometer — weitaus feiner als herkömmlich geschmiedetes und wärmebehandeltes Material. Die feinere Korngröße verbessert gleichzeitig Festigkeit, Zähigkeit und Ermüdungsbeständigkeit, ohne den Legierungsgehalt zu erhöhen, wodurch der Energieverbrauch der Wärmebehandlung um bis zu reduziert wird 25 % in einigen Schmiedebetrieben.

Additive Fertigung als Ergänzung zum Schmieden

Während die additive Fertigung (AM) die Faserstruktur und -dichte von Schmiedestücken aus legiertem Stahl nicht reproduzieren kann, wird sie zunehmend für endkonturnahe Vorformen eingesetzt, die anschließend geschmiedet werden. Dieser hybride Ansatz reduziert die Materialverschwendung 60–70 % Buy-to-Fly-Verhältnis typisch für konventionelles Schmieden auf unter 30 % bei komplexen Formen, während die strukturellen Integritätsvorteile des Schmiedeprozesses erhalten bleiben. Legierte Stahlpulver für AM sind ein wachsendes Spezialsegment, dessen Zusammensetzungen den etablierten Knetlegierungssorten weitgehend ähneln.

Computergestütztes Legierungsdesign

CALPHAD-basierte rechnergestützte Thermodynamik-Tools ermöglichen es Metallurgen nun, neue legierte Stahlzusammensetzungen zu entwerfen, indem sie Phasendiagramme, Umwandlungstemperaturen und mikrostrukturelle Entwicklungen vorhersagen, bevor ein einziges Kilogramm Stahl geschmolzen wird. Dieser Ansatz beschleunigt den Entwicklungszyklus für neue Legierungsstahl-Schmiedesorten erheblich und verkürzt die Zeit vom Konzept bis zur qualifizierten Produktionssorte im Vergleich zu herkömmlichen Stahlsorten 10–15 Jahre in einigen Programmen auf nur 3–5 Jahre.
